Для промышленного предприятия конвейер — это не просто транспортирующее устройство. Его конструкция должна соответствовать продукту, типу упаковки, производительности линии, направлению движения и способу передачи продукции между машинами. При проектировании учитываются размеры и масса упаковки, требуемая скорость перемещения, расстояние между технологическими операциями, доступное пространство и возможность дальнейшего расширения линии.
Что представляет собой конвейерная система
Промышленная конвейерная система представляет собой совокупность транспортирующих модулей и вспомогательных устройств, предназначенных для непрерывного или периодического перемещения продукции. В зависимости от задачи применяются ленточные, роликовые, цепные и другие типы транспортеров.
Конвейеры могут работать как отдельное оборудование или входить в состав автоматизированной линии. В упаковочном производстве они обычно соединяют несколько последовательных операций: подачу продукции, дозирование, фасовку, закрытие упаковки, контроль, группирование, паллетирование и транспортировку готового груза.
Производители промышленного оборудования предлагают как стандартные транспортирующие модули, так и конвейерные системы, изготовленные по параметрам конкретной линии. Необходимость индивидуального проектирования определяется характеристиками продукта, компоновкой оборудования и требуемой производительностью.
Где применяются конвейерные системы
Транспортирующее оборудование используется практически на всех этапах промышленной упаковки и внутренней логистики. Конкретная конструкция выбирается с учетом того, что именно необходимо перемещать.
сыпучие и гранулированные продукты;
порошкообразные материалы;
брикеты и другие штучные изделия;
пустые и заполненные паллеты.
Например, в линиях фасовки сыпучих продуктов конвейер может передавать заполненный мешок от упаковочной машины к оборудованию для контроля, паллетирования или последующей защиты груза. В системах для Big Bag применяются ленточные и роликовые транспортеры, в том числе варианты для перемещения заполненных FIBC с паллетой или без нее.
Какие задачи решает транспортирующее оборудование
Основная функция конвейерной системы — автоматизировать перемещение продукции и согласовать работу отдельных машин. Это позволяет сократить количество ручных операций и обеспечить стабильную подачу изделий на следующую технологическую операцию.
Подача продукции — перемещение продукта к фасовочной или упаковочной машине.
Отвод готовой упаковки — передача мешков, пакетов, коробов или другой продукции после упаковки.
Буферизация потока — создание промежуточного участка между машинами с разной производительностью.
Изменение направления движения — организация поворотов и переходов между участками линии.
Формирование потока — распределение, объединение или последовательная подача продукции.
Передача на паллетирование — доставка упаковок к паллетайзеру в заданной последовательности.
Перемещение паллет — транспортировка сформированных грузов к обмотчику, накопителю или зоне отгрузки.
В автоматических линиях конвейеры также могут работать совместно с датчиками, приводами и системами управления. Это позволяет синхронизировать транспортировку с работой упаковочных машин и контролировать прохождение продукции по технологическому маршруту.
Как работает конвейерная система
Конкретный алгоритм зависит от назначения линии и используемого типа транспортера. В типовой упаковочной системе процесс можно разделить на несколько этапов.
Этап 1. Подача продукции
Продукция поступает на входной участок транспортера непосредственно от предыдущего оборудования или из зоны загрузки. Конструкция приемной части выбирается с учетом формы, массы и свойств перемещаемого продукта.
Этап 2. Транспортировка
Привод перемещает рабочий элемент транспортера, обеспечивая движение продукции по заданному маршруту. Скорость может согласовываться с производительностью оборудования, установленного до или после конвейера.
Этап 3. Передача между машинами
На промежуточных участках конвейер обеспечивает точную подачу упаковки к следующей машине. В зависимости от технологической схемы могут использоваться направляющие, накопительные участки, устройства остановки, повороты и другие элементы.
Этап 4. Отвод готовой продукции
После завершения упаковочного процесса готовые изделия направляются на контроль, группирование, паллетирование или в зону дальнейшего хранения и отгрузки.
В автоматических паллетирующих системах заполненные мешки, например, поступают по роликовому транспортеру к устройству формирования рядов. После формирования слоя он передается на паллету в соответствии с заданной схемой укладки.
Основные типы конвейеров
Выбор транспортера зависит прежде всего от вида продукции и характера движения. Для упаковочных линий могут использоваться разные конструктивные решения.
Ленточные конвейеры
Ленточный транспортер перемещает продукцию на непрерывной движущейся ленте. Такое решение применяется для различных штучных грузов, мешков и других видов упаковки. Конкретный материал и конструкция ленты подбираются в соответствии с продуктом, условиями эксплуатации и требованиями к очистке.
Роликовые конвейеры
Роликовые транспортеры подходят для перемещения изделий с относительно стабильной опорной поверхностью, коробов, мешков, паллет и других грузов. В зависимости от задачи применяются приводные или неприводные участки.

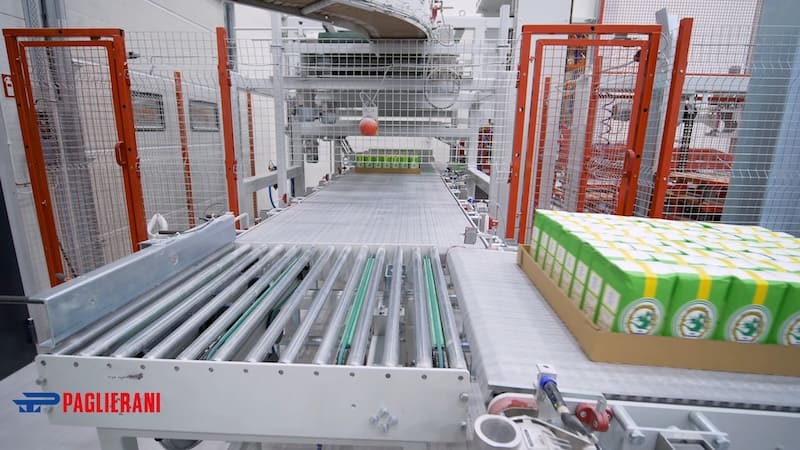

Роликовые конвейеры широко используются в системах паллетирования и транспортировки сформированных грузов. Для паллетных линий также применяются цепные транспортеры, поворотные столы, устройства передачи под углом 90 градусов, накопители пустых паллет и системы выравнивания.
Цепные конвейеры
Цепные транспортирующие системы предназначены для перемещения определенных видов тяжелых или паллетированных грузов. Конструкция подбирается с учетом геометрии паллеты, направления движения и способа передачи груза между участками линии.
Специализированные транспортирующие системы
В промышленной автоматизации могут применяться специальные конвейерные решения для нестандартных упаковок, групповых грузов, паллет, контейнеров и отдельных технологических операций. Конфигурация таких систем определяется проектом линии, а не только типом транспортера.
Конвейеры для мешков и фасованной продукции
В линиях фасовки сыпучих материалов транспортировка мешка начинается сразу после его наполнения и закрытия. Далее упаковка может направляться на контроль массы, обнаружение металлических включений, формирование транспортного потока и паллетирование.
Для мешков применяются транспортирующие решения, способные стабильно перемещать упаковку без нарушения ее положения. Конфигурация зависит от материала мешка, его формы, массы и степени заполнения.
В автоматических линиях для небольших мешков транспортирующий участок также может быть связан с системой управления упаковочной машины. Например, производитель PAGLIERANI указывает автоматическую регулировку высоты ленточного конвейера в составе своей упаковочной системы COMBI при смене формата.
Конвейерные системы для паллет
После формирования паллеты транспортировка продолжается уже на уровне готового грузового места. В этом случае используются решения, рассчитанные на перемещение паллет между паллетайзером, обмотчиком, накопителем и зоной отгрузки.
В состав такой системы могут входить приводные роликовые и цепные конвейеры, поворотные устройства, подъемники, накопители пустых паллет и устройства выравнивания. Выбор компонентов зависит от маршрута движения и способа организации внутренней логистики.
Для комплексных линий фасовки и упаковки конвейеры являются частью общей технологической схемы. Производители оборудования предлагают интегрированные решения, объединяющие взвешивание, фасовку, паллетирование и защиту готового груза.
Автоматизация и интеграция с упаковочным оборудованием
Конвейерная система должна рассматриваться как часть производственной линии. При проектировании важно обеспечить корректное взаимодействие транспортера с предыдущей и последующей машинами.
В зависимости от задачи автоматизация может включать:
датчики наличия продукции;
системы контроля потока;
частотное регулирование приводов;
автоматические устройства остановки и запуска;
накопительные зоны;
направляющие и устройства ориентации;
систему централизованного управления линией;
обмен сигналами между отдельными машинами.
Такой подход позволяет избежать ситуации, когда одна машина продолжает выдавать продукцию, а следующая не может ее принять. Правильно рассчитанный транспортный участок обеспечивает согласованную работу оборудования и помогает снизить количество ручных вмешательств.
Дополнительное оборудование
В зависимости от технологической схемы конвейерная линия может дополняться различными устройствами. Их состав определяется не только типом транспортера, но и задачами, которые необходимо выполнять между основными машинами.
накопительные транспортеры;
поворотные столы и устройства передачи;
системы ориентации упаковки;
устройства выравнивания мешков;
контрольные весы;
металлодетекторы;
паллетайзеры;
обмотчики паллет стрейч-пленкой;
магазины пустых паллет;
устройства перемещения и накопления готовых паллет.
В производственных линиях для сыпучих продуктов подобная интеграция позволяет объединить фасовку, закрытие мешка, контроль, паллетирование и защиту готового груза в последовательный автоматизированный процесс.
FAQ: часто задаваемые вопросы
Для чего нужна конвейерная система на упаковочном производстве?
Она обеспечивает автоматизированное перемещение продукции между технологическими операциями — от подачи к фасовочной машине до передачи готовой упаковки на контроль, паллетирование или дальнейшую транспортировку.
Какой конвейер выбрать для мешков?
Выбор зависит от массы и размеров мешка, материала упаковки, формы заполненной тары, требуемой производительности и способа передачи на следующее оборудование. Для конкретного проекта тип транспортера определяется после анализа всей линии.
Можно ли использовать конвейер для паллет?
Да. Для паллет применяются специальные транспортирующие системы, включая роликовые и цепные конвейеры, поворотные устройства, подъемники и накопительные участки.
Можно ли соединить конвейер с фасовочной машиной?
Да. Конвейер может проектироваться как связующий участок между фасовочным оборудованием и следующей машиной. При этом согласовываются высота передачи, направление движения, производительность и система управления.
Можно ли установить конвейер в существующую производственную линию?
Да. Для интеграции необходимо проверить геометрию участка, расположение оборудования, точки входа и выхода продукции, электрические сигналы и требования к автоматике.
Какие данные нужны для расчета конвейерной системы?
Потребуются сведения о продукте, типе упаковки, массе и размерах единицы продукции, производительности, длине маршрута, высоте перемещения, расположении оборудования и требуемой степени автоматизации.
Можно ли автоматизировать транспортировку паллет?
Да. В зависимости от схемы линии могут использоваться роликовые или цепные конвейеры, поворотные столы, устройства передачи, накопители, магазины пустых паллет и системы выравнивания.
Конвейерная система должна подбираться как часть единой производственной технологии. От правильного выбора транспортирующего оборудования зависит не только перемещение продукции, но и согласованность работы фасовочных, упаковочных, контрольных и паллетирующих машин.
Для нового проекта конвейеры целесообразно рассчитывать одновременно с основным технологическим оборудованием. При модернизации существующей линии необходимо учитывать фактические размеры машин, производительность и особенности движения продукции.
