При этом автоматическая линия — это не просто несколько последовательно установленных машин. Производительность всей системы определяется тем, насколько согласованно работают её отдельные участки. Если дозатор работает быстрее фасовочной машины, а паллетизатор не успевает принимать готовые упаковки, фактическая производительность всей линии будет ограничена самым медленным звеном.
Поэтому проектирование начинают не с выбора конкретного станка, а с анализа продукта, упаковки и технологического процесса. Нужно определить, что именно фасуется, в каком количестве, в какую тару, с какой скоростью должна работать линия и что происходит с продукцией после наполнения упаковки.
Что такое линия фасовки и упаковки
Промышленная фасовочно-упаковочная линия представляет собой комплекс оборудования, объединённого общей технологической последовательностью и системой управления.
В зависимости от задачи в неё могут входить:
оборудование для накопления и подачи продукта;
дозирующее или весовое оборудование;
система подачи пустой упаковки;
фасовочная машина;
оборудование для формирования упаковки из рулонного материала;
система закрытия мешка или пакета;
конвейеры и промежуточные транспортёры;
контрольные весы;
металлодетектор или другое инспекционное оборудование;
маркировочное и этикетировочное оборудование;
система автоматической отбраковки;
оборудование для выравнивания и стабилизации заполненных мешков;
паллетизатор;
обмотчик паллет;
система управления и обмена данными с другими производственными системами.
Не каждая линия должна включать все перечисленные узлы. Например, для небольшой производительности часть операций может оставаться ручной. На полностью автоматизированном участке, наоборот, оператор только загружает упаковочный материал, контролирует состояние оборудования и вмешивается при необходимости.
Почему фасовочную линию нельзя выбирать только по производительности
На первый взгляд задача кажется простой: нужно получить, например, определённое количество мешков в час. Но одинаковая производительность может потребовать совершенно разного оборудования.
Гранула, зерно, мука и мелкодисперсный порошок ведут себя по-разному. Один материал свободно перемещается под действием силы тяжести, другой склонен к образованию сводов, третий пылит, а четвёртый после наполнения значительно изменяет объём за счёт уплотнения.
От свойств продукта зависит выбор дозатора, конструкция загрузочного бункера, способ подачи, система обеспыливания, тип упаковки и даже способ укладки мешков на паллету.
Поэтому производительность — только один из параметров. Не менее важны:
насыпная плотность;
размер и форма частиц;
текучесть продукта;
склонность к слёживанию;
пылеобразование;
способность продукта уплотняться;
влажность;
требования к точности дозирования;
допустимые потери продукта;
требования к гигиене и очистке.
Какие продукты можно фасовать и упаковывать
Автоматические линии применяются для большого количества сухих и сыпучих материалов. Конкретная конфигурация подбирается по физическим свойствам продукта и необходимому формату упаковки.
Типичные области применения включают:
крупы и зерно;
семена;
бобовые;
пластиковые гранулы;
порошкообразные продукты;
химические порошки и гранулы;
другие сыпучие продукты.
Особое внимание требуется при работе с мелкодисперсными порошками. Здесь недостаточно просто точно отмерить продукт. Необходимо контролировать образование пыли, обеспечить стабильное заполнение упаковки и, в некоторых случаях, удалить воздух из продукта перед окончательным закрытием мешка.

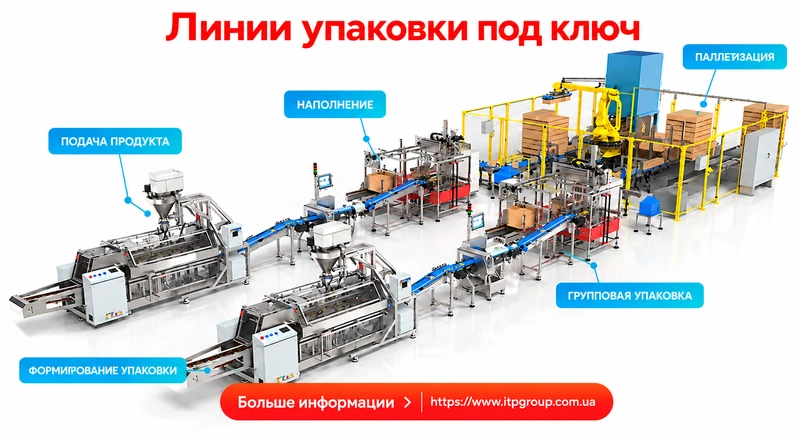

Из каких этапов состоит автоматическая фасовка
1. Подача продукта
Производственный материал поступает к линии из силоса, бункера, накопительной ёмкости или предыдущего технологического оборудования.
На этом участке важно обеспечить стабильный поток продукта. Нестабильная подача непосредственно влияет на работу дозирующей системы: если количество материала, поступающего в дозатор, постоянно изменяется, поддерживать заданную массу становится сложнее.
Для отдельных продуктов применяются вибрационные, ленточные, шнековые, гравитационные и другие способы подачи. Выбор зависит от поведения конкретного материала.
2. Дозирование и взвешивание
Следующий этап — формирование порции заданной массы.
Для гранулированных и зернистых продуктов могут использоваться весовые системы с различными схемами подачи. Для порошков часто применяются шнековые дозирующие механизмы. В зависимости от продукта и требований к процессу используются также объёмные и комбинированные методы.
Здесь важно различать скорость и точность. Увеличение производительности не должно приводить к неконтролируемому увеличению отклонения массы или перерасходу продукта.
3. Подготовка упаковки
После формирования дозы продукт должен попасть в подходящую упаковку. В зависимости от технологии используются готовые мешки, клапанные мешки или упаковка, формируемая непосредственно из рулонного материала.
Если применяются готовые мешки, автоматическая система может извлекать их из магазина, раскрывать и устанавливать на загрузочный патрубок.
При технологии Form-Fill-Seal упаковка формируется непосредственно на машине: плёночный материал сворачивается в рукав, выполняется формирование швов, после чего полученная ёмкость наполняется продуктом и герметично закрывается.
4. Наполнение упаковки
Сформированная доза поступает в мешок или пакет. Для порошкообразных продуктов конструкция загрузочного узла может предусматривать герметизацию и подключение аспирации.
Если материал содержит большое количество воздуха или легко аэрируется, после наполнения может потребоваться его удаление. Это позволяет уменьшить объём упаковки, улучшить её форму и повысить устойчивость при последующей укладке.
5. Закрытие упаковки
Способ закрытия определяется конструкцией мешка и материалом упаковки.
В зависимости от технологии применяются:
швейное закрытие;
термосварка;
клеевое закрытие;
клапанные системы;
комбинированные способы.
Для автоматической линии важно не только закрыть упаковку, но и обеспечить стабильное качество шва. Загрязнение зоны закрытия продуктом, неправильное положение мешка или нестабильная подача могут привести к повреждению упаковки и остановке последующих операций.
6. Контроль готовой упаковки
После закрытия мешок или пакет может проходить через несколько контрольных операций.
Контрольные весы позволяют проверить фактическую массу каждой упаковки. При отклонении от установленного диапазона упаковка может быть автоматически удалена из потока.
В зависимости от требований производства дополнительно применяются металлодетекторы, системы визуального контроля, проверка наличия этикетки, контроль качества шва и другие средства инспекции.
7. Формирование устойчивой упаковки
Перед паллетированием заполненный мешок может проходить через участок выравнивания, встряхивания, прессования или формирования.
Это особенно важно для мягких мешков с сыпучим продуктом. От формы отдельного мешка зависит стабильность всего штабеля. Если упаковки имеют сильно различающуюся геометрию, паллета получается менее устойчивой, а транспортировка становится более сложной.
8. Паллетирование и стабилизация груза
Готовые упаковки передаются на паллетизатор. Машина формирует заданный рисунок укладки и последовательно создаёт слои на паллете.
После паллетирования груз может направляться на обмотку стрейч-плёнкой, установку защитного покрытия или другой участок транспортной упаковки.
Таким образом, процесс заканчивается не на фасовочной машине. Для полностью автоматизированного производства конечным результатом является уже сформированная и подготовленная к перемещению паллета.
Какие виды упаковки используются на фасовочных линиях
Конструкция линии напрямую связана с типом упаковки. Нельзя рассматривать мешок или пакет как второстепенный элемент: его размеры, материал и способ закрытия влияют на работу всей системы.
Готовые открытые мешки/пакеты
Мешки заранее изготавливаются и поступают на линию в готовом виде. Автоматическая система подаёт, раскрывает и фиксирует упаковку перед наполнением.
Клапанные мешки
Используются для продуктов, которые необходимо быстро загружать в мешок через клапан. Конкретная конструкция фасовочного узла определяется материалом и геометрией упаковки.
FFS-упаковка
При технологии Form-Fill-Seal мешок изготавливается непосредственно из рулонной плёнки. Такой подход позволяет автоматизировать операции формирования, наполнения и закрытия упаковки в одном технологическом цикле.
Большие мягкие контейнеры
Для крупных партий продукции применяются мягкие контейнеры типа Big Bag. В этом случае линия имеет другую архитектуру: требуется оборудование для позиционирования контейнера, его наполнения, контроля массы и последующей транспортировки.
Паллетирование: продолжение фасовочной линии
Если готовые мешки после фасовки приходится вручную переносить и укладывать, автоматизация заканчивается фактически на последнем конвейере фасовочной машины.
Паллетизатор позволяет продолжить автоматический процесс. Он получает упаковки, ориентирует их и формирует заданную схему укладки.
При выборе паллетизатора учитываются:
тип и размеры упаковки;
масса одного мешка;
требуемое количество упаковок в час;
количество различных схем укладки;
размер паллеты;
необходимость автоматической подачи пустых паллет;
наличие последующей стрейч-обмотки;
доступное пространство.
Для предприятий с несколькими форматами продукции особенно важна возможность быстро переключаться между программами укладки.
Как выбрать линию фасовки и упаковки
Правильный выбор начинается с технического задания. Чем точнее описаны условия работы, тем меньше вероятность получить оборудование, которое формально соответствует производительности, но плохо подходит для реального продукта.
Для расчёта рекомендуется подготовить:
название и описание продукта;
фотографии продукта;
размер частиц или гранулометрический состав;
насыпную плотность;
информацию о текучести и склонности к слёживанию;
минимальную и максимальную массу упаковки;
желаемую производительность;
размеры упаковки;
материал мешка или плёнки;
желаемый способ закрытия;
требования к контролю массы;
необходимость металлодетекции и маркировки;
размер и тип паллеты;
требования к паллетированию;
доступные габариты производственного помещения.
Если продукт новый или его свойства недостаточно изучены, целесообразно провести испытания. Тестирование позволяет проверить реальную скорость подачи, точность дозирования, поведение материала при наполнении и качество готовой упаковки.
FAQ: часто задаваемые вопросы
Что входит в автоматическую линию фасовки?
Состав зависит от задачи. Обычно линия включает систему подачи продукта, дозирование, фасовку, закрытие упаковки и транспортирование. При необходимости добавляются контрольные весы, маркировка, отбраковка, паллетирование и обмотка готовой паллеты.
Какое оборудование выбрать для фасовки порошка?
Для порошков необходимо учитывать текучесть, пылеобразование, плотность и способность продукта аэрироваться. В зависимости от характеристик применяются соответствующие системы подачи и дозирования, а также аспирация и средства удаления воздуха из упаковки.
Можно ли фасовать гранулы и порошки на одной линии?
Иногда это возможно, но решение зависит от конкретных продуктов. Необходимо учитывать диапазон дозирования, конструкцию дозатора, требования к очистке и возможность быстрой переналадки.
Можно ли использовать несколько размеров мешков?
Да, если конструкция оборудования предусматривает соответствующий диапазон форматов. При проектировании необходимо заранее указать все размеры мешков, которые должны использоваться на линии.
Зачем нужны контрольные весы?
Они позволяют проверять фактическую массу уже заполненной упаковки. Если вес выходит за установленный диапазон, упаковка может быть автоматически удалена из общего потока.
Обязательно ли устанавливать паллетизатор?
Нет. Для небольших объёмов укладка может выполняться вручную. Однако при высокой производительности автоматический паллетизатор позволяет убрать один из наиболее трудоёмких участков после фасовки.
Можно ли автоматизировать только часть процесса?
Да. Можно автоматизировать дозирование, подачу мешков, закрытие, контроль или паллетирование по отдельности. Это особенно актуально при модернизации существующего производства.
От чего зависит производительность линии?
От производительности дозатора, скорости фасовочной машины, характеристик продукта, массы упаковки, типа мешка, времени закрытия, работы контрольного оборудования и производительности участка паллетирования. Поэтому производительность необходимо рассчитывать для конкретного продукта и формата упаковки.
Линия фасовки и упаковки — это не просто автоматическая фасовочная машина. Это технологическая система, которая должна обеспечить движение продукта от места подачи до готовой транспортной упаковки без рассогласования между отдельными операциями.
Наиболее эффективная конфигурация определяется не количеством установленных машин, а тем, насколько правильно они подобраны под продукт, упаковку и производственную задачу.
Перед выбором оборудования важно определить свойства продукта, диапазон массы, формат упаковки, производительность, требования к контролю качества и дальнейшему паллетированию.
