Оборудование для упаковки в реторт-пакеты

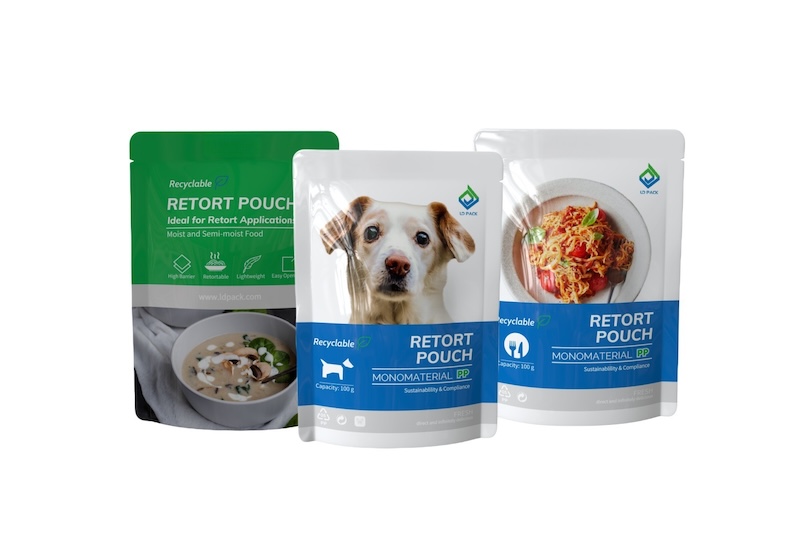

Реторт-пакет — это гибкая упаковка, материал и швы которой рассчитаны на согласованный режим термической обработки. Внешнее сходство с обычным дой-паком не подтверждает его пригодность для стерилизации. Для организации производства необходимы техническая спецификация пакета и проверка его поведения в процессе наполнения, запаивания и автоклавирования.

Решения LINPACK для работы с готовыми пакетами можно использовать в качестве упаковочного участка будущей производственной линии. Возможность применения конкретной модели в ретортной технологии согласовывают с учетом свойств продукта, структуры ламината и результатов испытаний. Указанная в каталоге возможность работы с алюминиевыми композитными пакетами сама по себе не подтверждает пригодность любой комплектации оборудования для выполнения этой задачи.

Такую технологию применяют для упаковки готовых блюд, мясных и рыбных продуктов, овощных смесей, супов, соусов и влажных кормов. Выбор решения зависит от того, выдерживает ли рецептура необходимую термическую обработку с сохранением надлежащего качества продукта. В линейке LINPACK представлены системы для фасовки жидкостей, пастообразных продуктов и готовых блюд, в том числе с подачей различных компонентов на отдельных рабочих позициях.

При фасовке каши с мясом или овощей в соусе важно контролировать не только общую массу порции, но и соотношение твердых и жидких компонентов. Поэтому в техническом задании указывают характеристики каждого компонента, его температуру, размер кусочков, необходимую дозу и последовательность загрузки.

Однородные жидкости, соусы и пасты

Для фасовки соусов производитель предусматривает поршневой дозатор. Его подбирают с учетом вязкости продукта при рабочей температуре и требуемого объема порции. Подача должна прекращаться без образования капель, которые могут загрязнить будущий шов. Для отдельных решений по фасовке жидкостей и соусов LINPACK предусматривает подогрев и поддержание температуры емкости; необходимость этих функций определяется технологическим процессом.

Возможность использования ретортного материала и производительность при работе с конкретной рецептурой требуют отдельного подтверждения.

Блюда с кусочками и несколькими компонентами

Твердые включения могут ограничивать прохождение продукта через клапаны, трубопроводы и разливочную головку. Для таких продуктов проверяют допустимый размер частиц, отсутствие закупоривания и сохранение их структуры. При раздельной загрузке сначала дозируют твердую часть, затем добавляют заливку либо применяют другую согласованную последовательность. Обычный дозатор для однородного соуса не следует автоматически использовать для смеси с кусочками.

Сухие компоненты и другие задачи фасовки

Для работы с готовыми пакетами LINPACK предлагает комплектации со шнековыми, мультиголовочными весовыми и объемными чашечными дозаторами. Их используют с учетом свойств порошкообразного или сыпучего продукта. Фасовка сухой смеси сама по себе не означает необходимости ретортной стерилизации: способ консервирования определяют отдельно.

Для ретортной упаковки используют термостойкие ламинаты. Пример многослойной структуры — полиэстер, полиамид, алюминиевая фольга и внутренний полипропиленовый слой для сваривания. Существуют также структуры без фольги. Пригодность определяет спецификация всего материала, включая межслойное соединение, а не только название одного полимера.

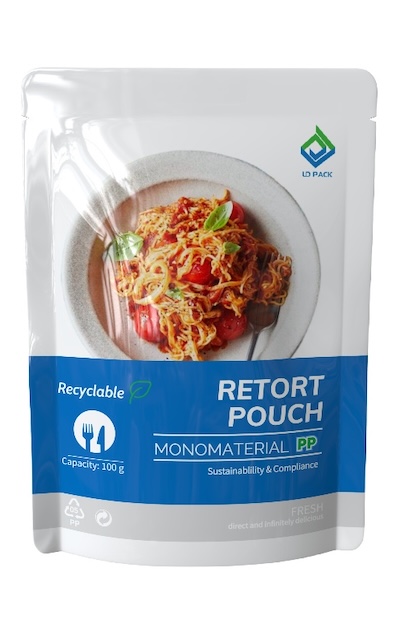

Готовый плоский пакет с тремя предварительно выполненными швами наполняют через открытую сторону, после чего формируют закрывающий шов. Дой-пак имеет донную складку; возможность его использования проверяют как на упаковочной машине, так и в системе загрузки автоклава. Для штуцера, крышки или ZIP-застежки требуется отдельное подтверждение совместимости конструкции с технологическим процессом.

1. Отделение и раскрытие упаковки

Автомат забирает заготовку из магазина, фиксирует ее захватами и раскрывает горловину. Во время испытаний проверяют стабильность подачи выбранного ламината, а также блокировку дозирования при отсутствии или неполном раскрытии пакета.

2. Наполнение подготовленным продуктом

Дозирующие узлы подают компоненты синхронно с перемещением упаковки. Настройки должны обеспечивать согласованную массу, требуемое соотношение компонентов и свободную зону запаивания. Для текучих продуктов проверяют разбрызгивание, для густых — полноту отсечения потока.

3. Управление остаточным воздухом

Остаточный газ влияет на прогрев продукта и нагрузку на швы. Способ его удаления или регулирования согласовывают с процессом стерилизации. Вакуумирование требуется не в каждом случае, а подачу азота не следует автоматически рассматривать как универсальное улучшение.

4. Герметичное запаивание и передача на следующий участок

После выравнивания горловины сварочные элементы формируют шов. Его качество определяют температура, давление прижима, время контакта и чистота поверхностей. Необходимость дополнительной позиции сваривания или охлаждения шва устанавливают по результатам испытаний материала. Закрытую упаковку передают на следующий участок без повреждения краев.

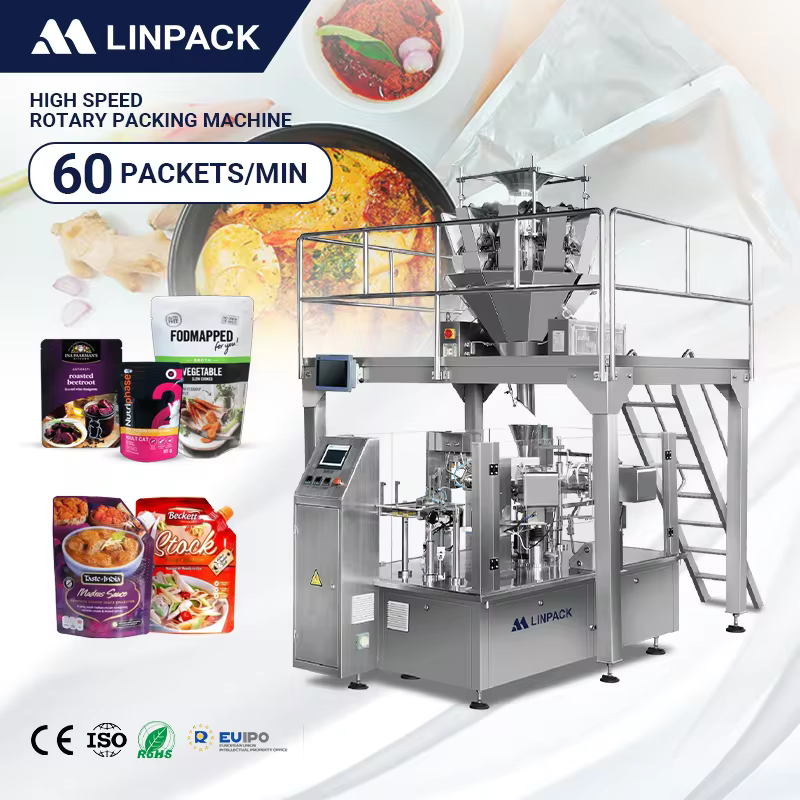

В официальной таблице серии MR8 указаны следующие каталожные параметры автоматов для готовых пакетов:

• MR8-200R: до 60 пакетов/мин; ширина пакета — 100–200 мм, длина — 100–400 мм.

• MR8-260R: до 60 пакетов/мин; ширина — 120–260 мм, длина — 180–400 мм.

• MR8-300R: до 40 пакетов/мин; ширина — 180–300 мм, длина — 180–450 мм.

• MR8-400R: до 30 пакетов/мин; ширина — 280–400 мм, длина — 180–550 мм.

Для серии указана масса наполнения 10–2500 г в зависимости от продукта, мощность — 7 кВт и расход сжатого воздуха — ≥0,6 м³/мин. Рабочий диапазон одного дозатора может быть уже. Нагрузку вспомогательных устройств, давление и требования к качеству воздуха определяют по документации на конкретную комплектацию.

Эти значения не являются подтвержденной производительностью при работе с любым реторт-пакетом. В спецификации необходимо зафиксировать выпуск пригодных упаковок с конкретным продуктом, допустимое отклонение массы и критерии качества шва после термообработки. Сравнивать предложения целесообразно при одинаковых условиях испытаний.

Автоклав для реторт-пакетів підбирають як окрему технологічну установку. Режим стерилізації розробляють і підтверджують фахівці з термічного консервування на основі випробувань прогрівання продукту. Температуру, тривалість і умови охолодження не можна призначити лише за масою порції. Зміни рецептури, геометрії упаковки або схеми завантаження потребують оцінки їхнього впливу на процес.

Для гнучкої тари важливе керування протитиском під час нагрівання та охолодження: воно допомагає зберігати форму й цілісність упаковки. Пакети розміщують у погоджених носіях, які забезпечують потрібні умови обробки. Автоматизація цієї ділянки може включати завантажувачі лотків, переміщення кошиків і роботизоване вивантаження.

Пакувальний автомат працює послідовними циклами, а автоклав періодичної дії приймає партії. Для розрахунку лінії враховують місткість партії, повний час її обробки, завантаження й вивантаження. Так визначають кількість автоклавів і допустиме накопичення продукції між операціями.

Контроль массы и контроль герметичности решают разные задачи. Для шва предусматривают визуальный осмотр и согласованные физические испытания, например оценку прочности или испытание давлением. Проверку выполняют также после термообработки: внешне ровный шов ещё не доказывает его надёжности.

В состав проекта, в зависимости от потребностей, включают:

• ёмкости подготовки продукта и систему его подачи к дозатору;

• маркировку партии и проверку читаемости кода;

• контрольные весы с отбраковкой;

• систему обнаружения посторонних включений, совместимую с материалом упаковки;

• конвейеры и устройства загрузки в носители автоклава;

• удаление поверхностной влаги после охлаждения.

Для интеграции проверяют высоты передачи, направление движения, доступ для мойки и обслуживания, а также сигналы остановки. Задача автоматики — согласовать подачу с готовностью следующего участка и обеспечить прослеживаемость партий.

Автоматическая подача упаковки, дозирование и закрытие сокращают повторяющиеся ручные операции. Раздельное управление компонентами помогает организовать фасовку многосоставных рецептур, а согласованная транспортировка — передавать продукцию между участками. Эффект оценивают по выпуску годных пакетов, потерям продукта и времени смены ассортимента.

Чтобы выбрать оборудование для упаковки в реторт-пакеты, подготовьте:

1. Описание рецептуры, вязкости, температуры подачи и наибольших включений.

2. Массы порций, соотношение компонентов и требования к точности.

3. Образцы пакетов, их размеры, структуру материала и спецификацию поставщика.

4. План выработки за смену, перечень форматов и частоту переналадки.

5. Данные об имеющемся автоклаве или задание на подбор стерилизационного участка.

6. План помещения, доступные коммуникации и требования к очистке.

Цена оборудования зависит от дозатора, количества компонентов, форматной оснастки, средств контроля и автоматизации. В коммерческом предложении стоит отдельно определить состав поставки, испытания, монтаж, запуск и обучение персонала.
