В зависимости от производственного процесса охлаждение организуют на прямолинейных, многоярусных или спиральных конвейерах. Конфигурацию определяют с учётом характеристик продукта, необходимого времени охлаждения, производительности линии и доступной площади помещения.
Назначение промышленных систем охлаждения
После термической обработки продукция часто имеет температуру, при которой невозможно сразу перейти к следующей операции. Например, горячие хлебобулочные изделия могут образовывать конденсат внутри упаковки, а недостаточно охлаждённые кондитерские изделия — деформироваться при транспортировке или упаковке.
Охлаждающая система обеспечивает необходимое время пребывания продукции в контролируемых условиях. Благодаря этому можно согласовать работу предыдущего технологического оборудования с упаковочной линией и сократить количество ручных операций.
Основные задачи оборудования:
- Снижение температуры продукции до установленного технологического значения.
- Организация непрерывного потока изделий между производственными операциями.
- Обеспечение необходимого времени охлаждения без ручного перемещения продукции.
- Рациональное использование производственной площади.
- Подготовка изделий к автоматизированной упаковке.
- Синхронизация работы конвейеров со смежным оборудованием.
Для каких продуктов используют системы охлаждения
Хлебобулочные изделия
Охлаждающие конвейеры применяют после печей для хлеба, булочек, багетов, тостового хлеба и других выпечных изделий. Продолжительность охлаждения определяют по массе, форме, рецептуре и необходимой температуре перед нарезкой или упаковкой.
Для предприятий с непрерывной выпечкой важно согласовать производительность охлаждающего участка со скоростью работы печи и упаковочного оборудования.
Кондитерская продукция
В производстве печенья, бисквитов, кексов, вафель и других кондитерских изделий охлаждение может быть необходимо перед нанесением покрытия, декорированием или упаковкой.
Конструкцию транспортной ленты и способ перемещения подбирают так, чтобы избежать повреждения хрупких изделий. Для глазированной продукции режим охлаждения определяется также свойствами покрытия.
Мясная продукция и полуфабрикаты
Конвейерные системы могут использоваться для транспортировки и охлаждения термически обработанных мясных изделий и полуфабрикатов. Конструкция оборудования должна соответствовать санитарным требованиям производства, а температурный режим — технологическому процессу и требованиям безопасности пищевых продуктов.
Рыбная продукция и морепродукты
Для рыбоперерабатывающих предприятий важны устойчивость конструкций к влаге, доступность очистки и возможность работы в условиях низких температур. Система охлаждения подбирается в соответствии с видом продукции, способом обработки и последующими операциями.
Другие пищевые продукты
По результатам технической проработки возможно применение конвейерных систем в производстве овощной продукции, готовых блюд и других пищевых изделий. Для каждого продукта необходимо отдельно определить температурный режим, допустимый способ транспортировки и требования к гигиене.
Основные типы оборудования для охлаждения продукции
Спиральные системы охлаждения

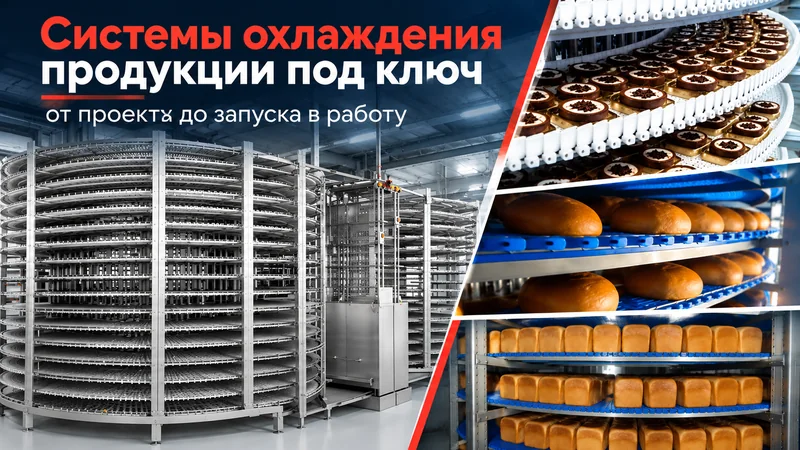

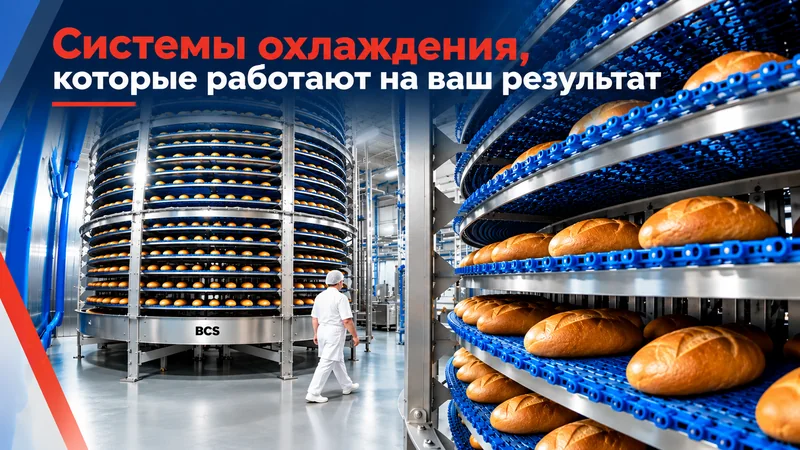

Спиральный охлаждающий конвейер — это транспортная система, в которой лента перемещается по спиральной траектории вокруг центральной конструкции. Такая схема позволяет разместить значительную длину транспортного пути на относительно небольшой площади.
Продукция поступает на конвейер, проходит последовательные витки спирали и передаётся на выходной транспортёр. Скорость движения ленты и длину маршрута определяют в соответствии с необходимым временем пребывания изделий в зоне охлаждения.
Спиральные системы особенно целесообразны для производств, где требуется длительный цикл охлаждения, но площадь цеха ограничена.
Прямолинейные охлаждающие конвейеры
Прямолинейные системы используют для перемещения продукции через охлаждающий участок без изменения основного направления производственного потока. Они подходят для линий, в которых достаточно пространства для размещения транспортного маршрута необходимой длины.
В зависимости от технологической задачи конвейер может работать в условиях окружающей среды или быть частью специально организованной зоны охлаждения.
Многоярусные конвейерные системы
Многоярусная конструкция использует несколько уровней транспортировки продукции. Это позволяет увеличить общую длину пути без пропорционального увеличения площади оборудования.
Такие решения рассматривают для производств с ограниченным пространством, сложной планировкой или необходимостью организовать более длительный технологический цикл.
Как работает система охлаждения продукции
1. Подача продукции
Изделия поступают из печи, технологической машины или предыдущего конвейера на входной участок системы. При проектировании определяют необходимое расстояние между изделиями, способ их размещения и допустимую плотность загрузки ленты.
2. Перемещение через зону охлаждения
Продукция движется по заданному маршруту с расчётной скоростью. Охлаждение может происходить за счёт теплообмена с окружающим воздухом или принудительной циркуляции воздуха. Если технология требует температур ниже доступных в помещении, рассматривают применение холодильного оборудования.
3. Контроль технологических параметров
В соответствующей комплектации система управления регулирует скорость транспортёра, контролирует работу приводов и взаимодействует с другими машинами. Для систем с принудительным охлаждением дополнительно определяют параметры воздушной среды и необходимые средства контроля температуры.
4. Передача продукции на следующую операцию
После завершения цикла изделия передаются на выходной конвейер, который может подавать их к нарезающему, сортировочному, фасовочному или упаковочному оборудованию. Для стабильной работы всей линии необходимо согласовать скорости смежных машин.
Охлаждение продукции и шоковая заморозка: в чём разница
Охлаждение и замораживание — разные технологические процессы, хотя в обоих случаях может использоваться конвейерное оборудование.
Охлаждение предполагает снижение температуры продукта до заданного значения, как правило, без перехода основной части его влаги в твёрдое состояние. Оно может быть необходимо для дальнейшей обработки, стабилизации структуры или упаковки.
Шоковая заморозка предполагает интенсивный отвод тепла с прохождением продуктом стадии замерзания. Для этого используют специализированные морозильные установки, холодильно-техническое оборудование и соответствующие режимы циркуляции воздуха.
Если производству нужна именно заморозка, целесообразно рассматривать отдельную категорию оборудования — установки шоковой заморозки.
Как выбрать систему охлаждения для производства
Подбор оборудования начинается с определения технологической задачи, а не с выбора габаритов конвейера. Прежде всего необходимо установить, какую температуру должен иметь продукт на выходе и за какое время её нужно достичь.
Для подготовки технического предложения желательно предоставить:
- Название продукта и краткое описание технологического процесса.
- Размеры, массу, форму и особенности поверхности изделий.
- Температуру продукции на входе и необходимую температуру на выходе.
- Требуемую производительность в кг/ч или шт./ч.
- Имеющиеся данные о необходимом времени охлаждения.
- План производственного помещения с указанием высоты и доступной площади.
- Информацию об оборудовании перед охлаждающим участком и после него.
- Требования к мойке, гигиене и условиям эксплуатации.
- Информацию об имеющейся холодильной инфраструктуре, если требуется принудительное охлаждение.
На основе этих данных определяют принципиальную схему, необходимую длину транспортного маршрута, тип конвейера и требования к системе управления. Для сложных продуктов могут потребоваться технологические испытания или дополнительный теплотехнический расчёт.
FAQ: часто задаваемые вопросы
Какая система охлаждения подходит для хлебобулочных изделий?
Для хлебобулочных изделий применяют прямолинейные, спиральные и другие конвейерные системы. Выбор зависит от производительности печи, размеров изделий, необходимого времени охлаждения и площади цеха. Если нужен длительный транспортный маршрут на ограниченной площади, целесообразно рассмотреть спиральный конвейер.
Чем спиральный охлаждающий конвейер отличается от прямого?
Прямой конвейер перемещает продукцию преимущественно в одном направлении, а спиральный использует многоуровневую траекторию. Спиральная конструкция позволяет разместить более длинный транспортный путь на меньшей площади пола, но требует учёта высоты помещения и особенностей изделий.
Какова производительность промышленной системы охлаждения?
Производительность определяется индивидуально. На неё влияют масса и размеры продукта, плотность загрузки ленты, время охлаждения, доступный транспортный путь и тепловая мощность системы. Для расчёта необходимы исходные данные конкретного производства.
Нужна ли отдельная холодильная установка?
Не всегда. Для некоторых технологических процессов достаточно охлаждения воздухом производственного помещения. Если необходимая температура ниже доступной в окружающей среде или требуются специальные условия, может понадобиться холодильная система. Окончательное решение принимают по результатам теплотехнического расчёта.
Можно ли интегрировать систему охлаждения в существующую линию?
Да, при условии технической совместимости оборудования. Нужно согласовать высоту подачи, скорость транспортёров, производительность, способ передачи изделий, систему управления и доступное пространство. Для реконструкции действующего производства желательно предоставить план расположения машин.
Можно ли использовать одну систему для разных продуктов?
Это возможно, если продукты совместимы по габаритам, способу транспортировки, санитарным требованиям и необходимым режимам охлаждения. Возможность перенастройки скорости и других параметров нужно предусмотреть на этапе проектирования.
Можно ли подавать продукцию непосредственно на упаковочную машину?
Да. Выходной транспортёр системы охлаждения может быть соединён со следующим участком производственной линии. Для этого нужно согласовать температуру продукции после охлаждения, скорость подачи, ориентацию изделий и режим работы упаковочной машины.
Какие данные нужны для расчёта стоимости системы охлаждения?
Для предварительного подбора необходимы тип продукции, производительность, температура на входе и выходе, размеры изделий, доступная площадь и описание смежного оборудования. Стоимость зависит от конструкции конвейера, длины транспортного пути, материалов, автоматизации и необходимости применения холодильного оборудования.
Заказать систему охлаждения продукции в Украине
ITP-GROUP помогает подобрать промышленную систему охлаждения продукции в соответствии с требованиями конкретного производства.
При подготовке технического предложения учитываются характеристики продукции, начальная и необходимая конечная температура, производительность, продолжительность охлаждения, параметры помещения и возможности интеграции оборудования. В зависимости от задачи предлагаются спиральные, прямолинейные или многоярусные охлаждающие конвейеры.
Помимо поставки оборудования, ITP-GROUP сопровождает монтаж, пусконаладку и ввод оборудования в эксплуатацию. Работы могут включать установку конвейерной системы, подключение приводов, вентиляционного и холодильного оборудования, проверку автоматики и настройку рабочих режимов.
Во время пусконаладки регулируются скорость конвейера, время нахождения продукции в зоне охлаждения, интенсивность воздушного потока и температурные параметры. Проводятся пробные запуски, проверяются равномерность охлаждения и согласованность работы со смежным оборудованием. При необходимости организуется обучение операторов и технического персонала правилам эксплуатации, очистки и обслуживания системы.
Системы охлаждения интегрируются с другими видами перерабатывающего и технологического оборудования, включая печи, кондитерские линии, транспортеры и упаковочные машины. Если технологический процесс требует замораживания продукции, дополнительно рассматриваются установки шоковой заморозки.
Отправьте информацию о продукте, его температуре на входе и выходе, необходимой производительности и особенностях производства. На основании этих данных можно подготовить предложение по конфигурации системы охлаждения, техническим характеристикам, стоимости оборудования, а также условиям его монтажа и запуска.
