Линия упаковки печенья

Tecno Pack S.p.A. разрабатывает горизонтальные упаковочные машины Flow Pack и комплексные решения для пищевой промышленности. В линейке решений производителя представлены отдельные упаковочные машины, системы подачи продукции, роботизированные участки, оборудование для вторичной упаковки и проекты, объединяющие несколько технологических операций.

Для печенья производитель предлагает различные варианты компоновки. Например, линия для упаковки изделий, устанавливаемых на ребро, может включать 90°-подачу, электронный узел управления перемещением и специальный входной транспортер. Такая система может соединяться с оборудованием порционирования вручную или автоматически.

Другой вариант предназначен для печенья, формируемого в стопки. В его состав входят устройство формирования стопок, машина первичной упаковки, ковшовый транспортер для формирования мультиупаковки, упаковочная машина Box Motion и роботизированный участок укладки в картонную упаковку.

Основная область применения — промышленная упаковка печенья и других штучных кондитерских изделий, которые необходимо аккуратно подать к горизонтальной упаковочной машине и завернуть в пленку.

В зависимости от продукта линия может проектироваться для:

• печенья стандартной формы;

• печенья, которое требуется укладывать в стопку;

• изделий, размещаемых на ребро;

• бисквитных изделий;

• вафель и других сходных штучных продуктов;

• мягких или хрупких изделий, для которых особенно важна контролируемая подача.

Производитель отдельно демонстрирует решения для упаковки печенья в положении on-edge и on-pile, то есть на ребре и в стопке. Поэтому при подборе оборудования необходимо заранее определить не только размеры изделия, но и требуемое расположение внутри упаковки.

Основная задача автоматизации — обеспечить согласованную работу оборудования на всех этапах упаковочного процесса. Для линии печенья это особенно важно, поскольку нарушение ориентации или расстояния между изделиями непосредственно влияет на стабильность последующей упаковки.

В зависимости от проекта линия может выполнять следующие операции:

• принимать продукцию с предыдущего участка производства;

• ориентировать и распределять печенье;

• формировать заданное количество изделий в группе;

• подавать продукцию в горизонтальную упаковочную машину;

• формировать индивидуальную упаковку Flow Pack;

• объединять отдельные упаковки в мультипаки;

• передавать продукцию на участок вторичной упаковки;

• укладывать готовые упаковки в картонные короба.

Конкретный набор операций зависит от технологического задания. Не каждая линия включает все перечисленные узлы: конфигурация формируется под продукт, формат упаковки и требуемую степень автоматизации.

1. Подача и подготовка продукции

Печенье поступает на участок подачи, где его необходимо распределить и сориентировать относительно последующей упаковочной операции. Конструкция подающего оборудования зависит от расположения изделий и требуемого количества продуктов в одной упаковке.

Для печенья, которое должно располагаться на ребре, Tecno Pack предусматривает специализированное решение FP095-CBE. В его составе используется 90°-подача и электронный узел управления перемещением продукции.

2. Формирование группы или стопки

Если упаковка предусматривает несколько изделий, система формирует необходимую группу до подачи в упаковочную машину. Для on-pile упаковки производитель использует отдельный узел формирования стопок. Это позволяет подготовить продукт к стабильной подаче в первичную упаковку.

На этом этапе особенно важны размеры изделия, количество печенья в упаковке и требуемая ориентация продукции. Эти параметры необходимо учитывать еще при проектировании линии.

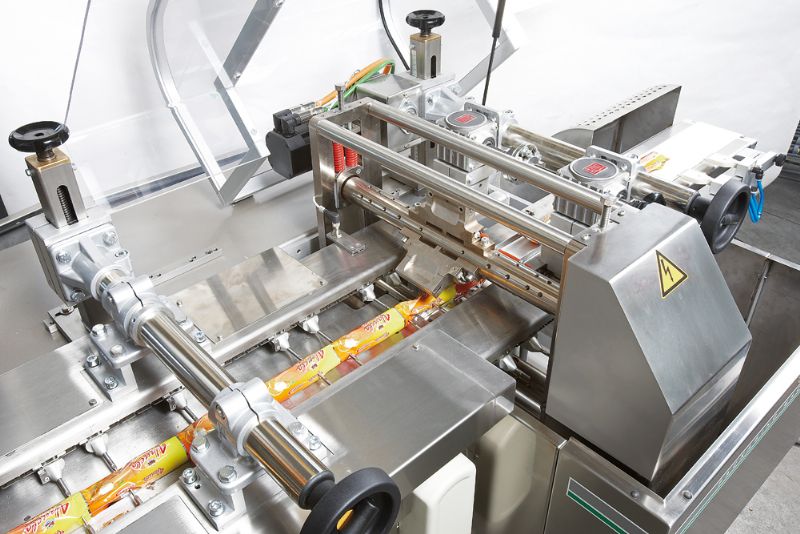

3. Упаковка в Flow Pack

После формирования продукта или группы печенье поступает в горизонтальную упаковочную машину. Принцип Flow Pack заключается в формировании упаковки из рулонного упаковочного материала вокруг продукта с последующей продольной и поперечной герметизацией.

В зависимости от выбранной модели Tecno Pack применяются различные конструкции горизонтальных упаковочных машин. Например, FP 100 E представляет собой полностью электронную Flow Pack машину с моторизованной системой размотки пленки, независимыми приводами бокового запечатывания и различными вариантами поперечной сварки, включая Long Dwell и Box Motion.

4. Вторичная упаковка

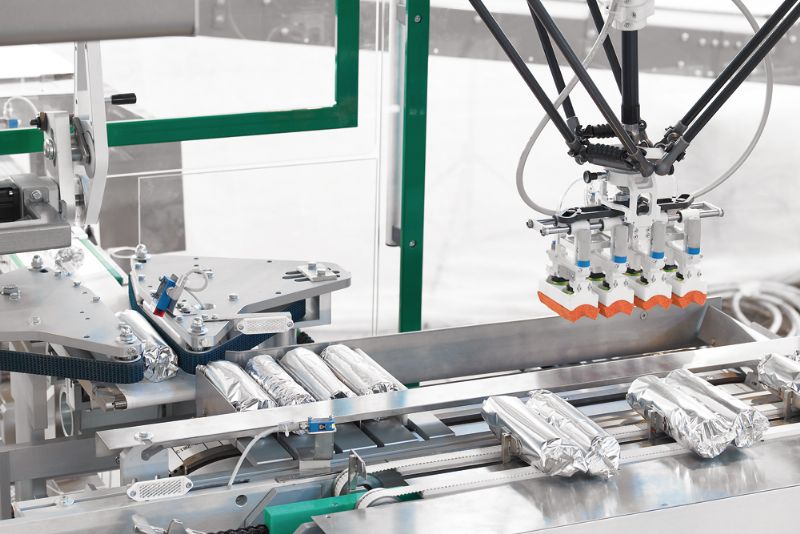

После формирования индивидуальных упаковок процесс может продолжаться автоматически. Tecno Pack предлагает решения, в которых готовые упаковки группируются, направляются на мультиупаковку или передаются на роботизированный участок для укладки в картонную тару.

Таким образом, упаковочная линия может объединять первичную и вторичную упаковку в единую автоматизированную систему, сокращая количество ручных операций между технологическими этапами.

Одним из преимуществ проектных решений Tecno Pack является возможность адаптировать оборудование к различным схемам подачи и размещения продукта.

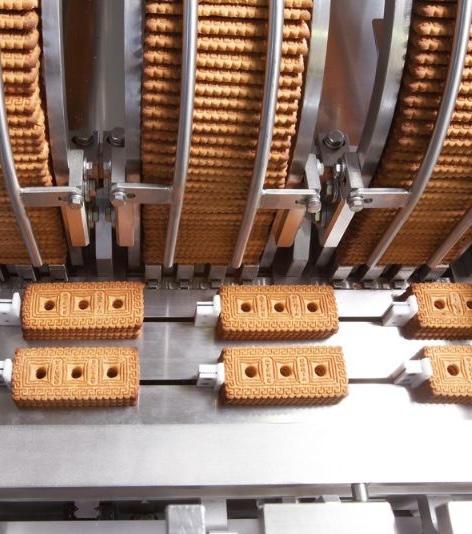

Упаковка печенья в стопке

При таком варианте изделия предварительно собираются в стопки. После этого они поступают в первичную Flow Pack упаковку. В проектах Tecno Pack предусмотрен отдельный подающий узел для формирования стопок, а после первичной упаковки продукция может направляться на формирование мультипака и автоматическую укладку в картонную тару.

Упаковка печенья на ребре

Для продукции, которую необходимо расположить вертикально относительно плоскости транспортирования, применяется специализированная система on-edge. Решение FP095-CBE включает 90°-подачу, электронное управление перемещением и входной транспортер с counter-pitch.

Такая компоновка позволяет согласовать ориентацию изделий с дальнейшим процессом упаковки.

Индивидуальная и групповая упаковка

Flow Pack может использоваться как первичная упаковка отдельных изделий или сформированных групп. При необходимости после нее устанавливается оборудование для мультипака, картонной упаковки или групповой укладки.

Полностью автоматическая линия обычно состоит не только из Flow Pack машины. Для стабильной работы требуется согласовать подачу продукта, упаковку и дальнейшее перемещение готовых пачек.

В зависимости от технологической задачи в состав проекта могут входить:

• подающие и распределительные транспортеры;

• системы формирования стопок;

• устройства группирования продукции;

• ковшовые транспортеры;

• мультипакирующие машины;

• картонаторы и кейс-пакеры;

• роботизированные Pick & Place системы;

• оборудование для дальнейшей транспортной упаковки.

Для модели FP 100 E производитель также указывает возможность работы с контролируемой атмосферой MAP, интеграции с системами печати и взаимодействия с оборудованием, расположенным до и после упаковочной машины.

Если упаковочная линия является частью крупного производства, после индивидуальной и транспортной упаковки продукция может передаваться на участок конечной автоматизации. Tecno Pack включает в перечень своих комплексных решений оборудование для паллетирования и handling, а также роботизированные системы.

При проектировании такой линии важно учитывать не только производительность упаковочной машины, но и пропускную способность последующих операций. Если кейс-пакер, группировщик или паллетизатор рассчитан на меньший поток, именно этот участок станет ограничением всей линии.
