Фасовочная система может работать как отдельная машина или входить в автоматизированную линию с подачей продукта, весовым контролем, системой аспирации, паллетными конвейерами и оборудованием для отвода заполненных контейнеров. Конфигурацию определяют свойства материала, необходимая масса фасовки, конструкция биг-бэга и производительность производства.
Что представляет собой оборудование для наполнения биг-бэгов
Фасовочная установка для биг-бэгов объединяет систему подачи материала, весовой дозирующий узел и механизм удержания контейнера во время наполнения. В зависимости от конструкции оборудования взвешивание осуществляется на подвесной системе тензодатчиков или на платформенных весах.
В системах с подвесным взвешиванием биг-бэг крепится за грузовые петли на специальных держателях. Контейнер остается подвешенным во время дозирования, а его масса контролируется электронной весовой системой. Такая конструкция снижает риск механического повреждения весовых элементов при перемещении заполненных контейнеров.
Подъемно-опускной механизм позволяет настраивать рабочее положение под высоту контейнера, облегчает его установку и передачу на транспортную систему после завершения фасовки.
Для каких продуктов используют фасовку в биг-бэги
Крупногрузные контейнеры применяются для промышленной упаковки материалов, которые удобно транспортировать и хранить большими партиями. Выбор дозатора зависит от гранулометрического состава, насыпной плотности, сыпучести, влажности и склонности продукта к пылеобразованию или слёживаемости.
- Зерновые и продукты переработки: зерно, крупы, рис, мука, отруби и другие сыпучие продукты.
- Комбикорма: гранулированные и рассыпные корма, кормовые компоненты и добавки.
- Минеральные удобрения: гранулированные, порошкообразные и другие сыпучие материалы с учётом их химической активности.
- Строительные материалы: цемент, сухие смеси, минеральные порошки, грануляты и другие материалы.
- Химическая продукция: полимерные гранулы, промышленные порошки и сырьевые компоненты.
- Пищевые ингредиенты: сахар, сухие пищевые смеси и порошкообразные продукты при условии соответствующего санитарного исполнения оборудования.
- Пеллеты и гранулированное сырьё: древесные гранулы и другие материалы с соответствующими характеристиками сыпучести.
Для продуктов, образующих взрывоопасную пыль, необходимо отдельно определить требования к взрывозащите, аспирации, заземлению и конструкции оборудования. Стандартное исполнение фасовочной машины не следует автоматически считать пригодным для таких условий.

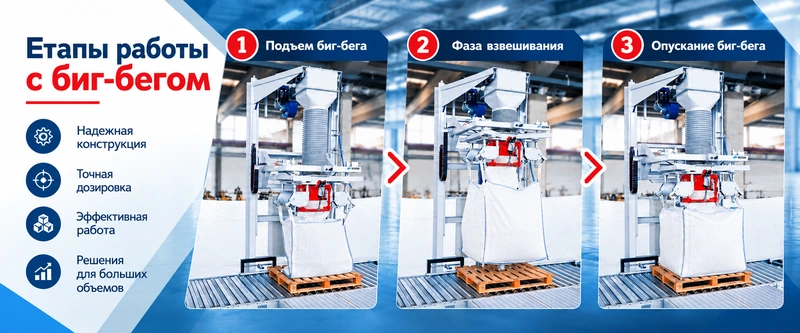

Принцип работы линии фасовки в биг-бэги
1. Установка пустого контейнера
Оператор закрепляет грузовые петли биг-бэга на держателях фасовочной установки и соединяет его загрузочную горловину с наполнительным патрубком. В зависимости от комплектации могут использоваться ручные или пневматические механизмы фиксации и освобождения петель.
Установки с регулировкой высоты позволяют опустить узел подвешивания до удобного для оператора уровня, а затем поднять контейнер в рабочее положение.
2. Подготовка к дозированию
После установки контейнера система управления выполняет необходимые проверки готовности и подготовку весового цикла. Для биг-бэгов с внутренним полиэтиленовым вкладышем может предусматриваться его предварительное раздувание воздухом или инертным газом, если это необходимо по технологии.
Подключение к аспирационной системе помогает отводить пыль из зоны наполнения. Герметизирующие элементы между неподвижным продуктопроводом и подвижным узлом удержания контейнера ограничивают попадание частиц продукта в рабочую зону.
3. Весовое дозирование и наполнение
Продукт поступает из накопительного бункера через выбранный питатель. В автоматическом режиме может применяться двухступенчатое дозирование: сначала быстрая подача основной массы, затем более медленная досыпка до заданного значения.
Весовая система контролирует увеличение массы контейнера и передаёт информацию контроллеру. Алгоритм управления подачей подбирают с учётом инерции потока материала, быстродействия питателя и необходимой точности дозирования.
4. Уплотнение продукта
Для материалов, содержащих значительное количество воздуха или образующих неравномерное заполнение, могут применяться механизмы осаживания продукта. В зависимости от конструкции это подъём и опускание контейнера во время цикла или использование вибрационной платформы.
Уплотнение помогает равномернее распределить продукт внутри биг-бэга и стабилизировать его форму. Необходимость этой операции определяют по результатам оценки свойств конкретного материала.
5. Завершение цикла и отвод биг-бэга
После достижения заданной массы система прекращает подачу продукта. Заполненный контейнер опускается на пол, поддон или приёмный конвейер. Оператор отсоединяет загрузочную горловину и освобождает петли, либо соответствующие операции частично автоматизируются.
В составе комплексной линии предусматриваются роликовые транспортёры, механизмы подачи пустых поддонов и накопления заполненных биг-бэгов.

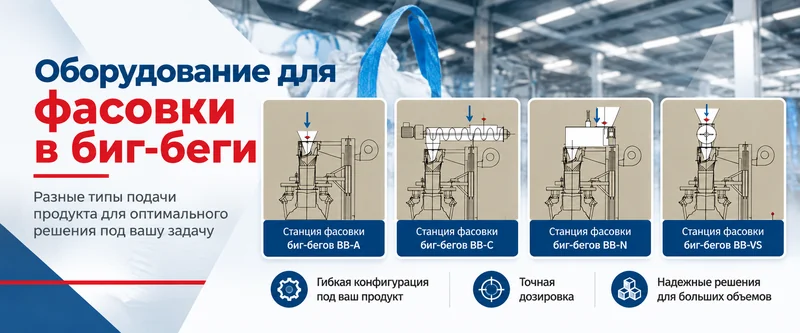

Системы подачи и дозирования сыпучих материалов
Способ подачи продукта напрямую влияет на точность фасовки, длительность цикла и стабильность работы оборудования. Для разных материалов используют несколько конструктивных решений.
Гравитационная подача
Применяется для материалов с хорошей сыпучестью, которые могут стабильно поступать из бункера под действием силы тяжести. Управление потоком осуществляется соответствующим затвором или дозирующим механизмом.
Ленточный питатель
Используется для крупнозернистых, кусковых и некоторых гранулированных продуктов. Позволяет организовать контролируемую подачу материала к загрузочной горловине.
Шнековое дозирование
Подходит для многих порошкообразных продуктов. Вращение шнека обеспечивает регулируемое перемещение материала. Конструкцию шнека и режим работы подбирают в соответствии с физическими характеристиками порошка.
Роторный питатель
Может использоваться в специализированных системах подачи сыпучих материалов. Его пригодность зависит от свойств продукта, требований к дозированию и технологической схемы предприятия.
Какие типы биг-бэгов можно наполнять
Биг-бэг, или FIBC (Flexible Intermediate Bulk Container), — это крупногрузный гибкий контейнер для сыпучих материалов. Его конструкция может предусматривать различное количество грузовых петель, загрузочную горловину, внутренний вкладыш и разгрузочный патрубок.
При выборе фасовочного оборудования необходимо согласовать:
- габариты и высоту пустого и заполненного контейнера;
- количество, расположение и длину грузовых петель;
- диаметр и конструкцию загрузочной горловины;
- наличие внутреннего полиэтиленового вкладыша;
- номинальную рабочую нагрузку и допустимые условия использования;
- требования к защите продукта от влаги, пыли и внешних загрязнений;
- способ закрытия горловины после наполнения.
Не каждая фасовочная установка совместима со всеми конструкциями FIBC. Например, возможность автоматического освобождения петель или работы с различной высотой контейнеров зависит от конструкции держателей и подъёмного механизма.

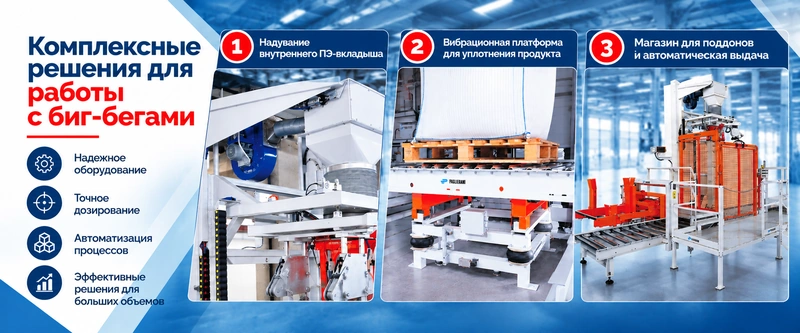

Автоматизация линии фасовки в биг-бэги
Модульное построение позволяет начать с отдельной установки весового наполнения и впоследствии дополнить её транспортными и вспомогательными узлами. Это особенно актуально для предприятий, которые планируют постепенно увеличивать объёмы производства.
В состав автоматизированной линии могут входить:
- накопительный бункер и система подачи продукта;
- весовой фасовочный модуль;
- система пылеудаления и аспирации;
- механизмы уплотнения продукта;
- устройство подачи пустых поддонов;
- роликовые конвейеры для заполненных биг-бэгов;
- накопительный участок готовой продукции;
- система управления и обмена сигналами с другими машинами производственной линии.
Автоматизация транспортировки позволяет сократить количество ручных операций после фасовки. Вместе с тем установка пустого биг-бэга, подсоединение горловины и её закрытие могут оставаться ручными в зависимости от комплектации.
Транспортировка и складирование заполненных биг-бэгов
После наполнения контейнер передаётся на поддон или транспортную систему. Для этого используют роликовые конвейеры, накопительные секции и соответствующее грузоподъёмное оборудование.
При необходимости система может комплектоваться автоматической подачей пустых поддонов. Возможность штабелирования заполненных биг-бэгов определяется конструкцией установки, характеристиками контейнера, устойчивостью продукта и требованиями безопасности.
В отличие от линий фасовки в небольшие мешки, для биг-бэгов обычно не требуется классический робот-паллетайзер для формирования штабеля из отдельных мешков. Основное внимание уделяют безопасной установке крупногрузного контейнера на поддон, его транспортировке и дальнейшему складскому перемещению.
Как выбрать оборудование для фасовки в биг-бэги
Подбор начинается с анализа продукта и условий производства. Для технической проработки проекта желательно подготовить следующие данные:
- Характеристики продукта: название, насыпная плотность, размер частиц, влажность, сыпучесть, абразивность и склонность к пылевыделению.
- Масса одной дозы: необходимое количество продукта в одном биг-бэге и допустимые отклонения.
- Параметры FIBC: чертёж или образец контейнера, габариты, петли, загрузочная горловина и наличие вкладыша.
- Необходимая производительность: количество заполненных контейнеров в час или смену.
- Способ подачи: из силоса, накопительного бункера или другого технологического оборудования.
- Условия установки: доступная высота помещения, площадь, размещение оборудования и инженерные коммуникации.
- Степень автоматизации: ручная или автоматизированная установка, дозирование, уплотнение и отвод контейнеров.
- Специальные требования: пищевое исполнение, защита от коррозии, пылевзрывозащита, требования к очистке и интеграции.
На основании этих данных определяют конструкцию питателя, весовую систему, необходимые вспомогательные модули и предварительную компоновку линии.
FAQ: часто задаваемые вопросы
Какое оборудование нужно для фасовки сыпучих продуктов в биг-бэги?
Базовая система состоит из узла подачи продукта, весового дозирующего оборудования, наполнительного патрубка, механизма удержания биг-бэга и системы управления. Дополнительно могут использоваться аспирация, вибрационное уплотнение и конвейеры.
Какую массу продукта можно фасовать в один биг-бэг?
Допустимая масса определяется грузоподъёмностью конкретного контейнера, возможностями весовой установки и характеристиками продукта. Необходимо учитывать также объём биг-бэга и насыпную плотность материала. Диапазон фасовки согласовывается для выбранной конфигурации оборудования.
Какова производительность автоматической линии фасовки?
Производительность зависит от массы дозы, скорости питателя, характеристик материала, времени установки контейнера, уплотнения и его отвода. Фактическое количество биг-бэгов в час определяют после проработки технологического задания.
Чем отличается шнековое дозирование от гравитационного?
Гравитационная подача использует естественное движение хорошо сыпучих материалов из бункера. Шнековый питатель перемещает продукт механически и часто применяется для порошков. Окончательный выбор зависит от характеристик материала и требований к точности и производительности.
Можно ли фасовать пылевидные материалы?
Да, при условии соответствующего исполнения дозирующего узла, герметизации загрузочной зоны и подключения аспирации. Для взрывоопасной пыли дополнительно определяют требования к взрывозащищённому исполнению оборудования.
Зачем нужно уплотнение продукта во время наполнения?
Уплотнение помогает уменьшить объём воздушных полостей и равномернее распределить материал в контейнере. Для этого могут применяться вибрационные платформы или механизмы подъёма и опускания биг-бэга. Необходимость уплотнения зависит от свойств продукта.
Можно ли интегрировать фасовочную машину в имеющуюся производственную линию?
Да, если согласованы параметры подачи продукта, высота установки, производительность, транспортные механизмы и интерфейсы системы управления. Для интеграции необходима технологическая схема существующего производства.
Какие данные нужны для расчёта стоимости оборудования?
Необходимо указать продукт, его насыпную плотность, массу наполнения, тип биг-бэга, желаемую производительность, способ подачи материала и необходимый уровень автоматизации. По этим параметрам можно определить состав оборудования и подготовить техническое предложение.
Заказать оборудование для фасовки в биг-бэги в Украине
ITP-GROUP помогает подобрать оборудование для наполнения биг-бэгов в соответствии с характеристиками продукта и производственными задачами предприятия. Возможна проработка как отдельного фасовочного узла, так и комплексной линии с весовым дозированием, аспирацией, транспортными системами и вспомогательными модулями.
Для предприятий, использующих различные форматы промышленной тары, также доступны решения для фасовки и упаковки продукции в мешки.
Отправьте характеристики продукта, необходимую массу фасовки, параметры биг-бэга и ожидаемую производительность. Специалисты ITP-GROUP помогут определить подходящую конфигурацию оборудования и подготовить технико-коммерческое предложение.
