Водночас автоматична лінія — це не просто кілька машин, встановлених послідовно. Продуктивність усієї системи залежить від узгодженої роботи всіх її ділянок. Якщо дозатор працює швидше за фасувальну машину, а палетизатор не встигає приймати готові упаковки, фактична продуктивність лінії визначатиметься найповільнішою ланкою.
Тому проєктування починають не з вибору конкретної машини, а з аналізу продукту, упаковки та технологічного процесу. Необхідно визначити, який саме продукт фасуватиметься, у якій кількості, в яку тару, з якою швидкістю має працювати лінія та що відбуватиметься з продукцією після наповнення упаковки.
Що таке лінія фасування та пакування?

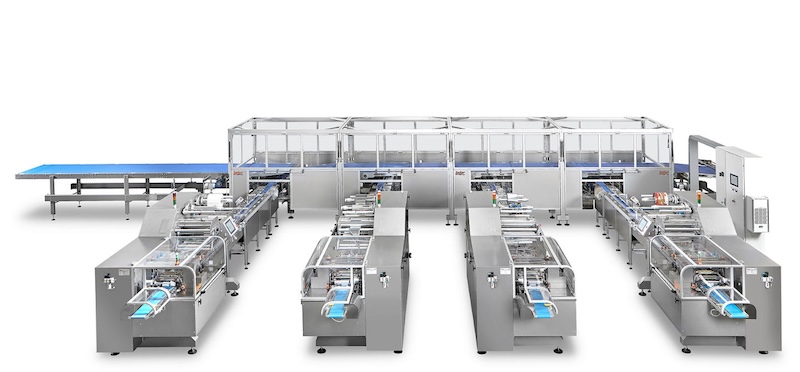

Промислова лінія фасування та пакування являє собою комплекс обладнання, об’єднаного єдиною технологічною послідовністю та системою керування.
Залежно від виробничого завдання до її складу можуть входити:
обладнання для накопичення та подачі продукту;
дозувальне або вагове обладнання;
система подачі порожньої упаковки;
фасувальна машина;
обладнання для формування упаковки з рулонного матеріалу;
система закриття мішка або пакета;
конвеєри та проміжні транспортери;
контрольні ваги;
металодетектор або інше інспекційне обладнання;
обладнання для маркування та етикетування;
система автоматичного відбракування;
обладнання для вирівнювання та стабілізації наповнених мішків;
палетизатор;
обмотувач палет;
система керування та обміну даними з іншими виробничими системами.
Не кожна лінія повинна включати всі перелічені вузли. Наприклад, за невеликої продуктивності частина операцій може виконуватися вручну. На повністю автоматизованій ділянці оператор, навпаки, лише завантажує пакувальний матеріал, контролює роботу обладнання та втручається в процес за потреби.
Чому фасувальну лінію не можна обирати лише за продуктивністю?
На перший погляд, завдання здається простим: необхідно забезпечити певну кількість мішків за годину. Однак однакова заявлена продуктивність може вимагати принципово різного обладнання залежно від властивостей продукту та формату упаковки.
Гранульовані матеріали, зерно, борошно та дрібнодисперсні порошки поводяться по-різному під час транспортування й дозування. Один продукт легко переміщується під дією сили тяжіння, інший може утворювати склепіння в бункері, третій інтенсивно пилить, а четвертий після засипання ущільнюється та змінює об’єм.
Саме властивості продукту визначають вибір дозатора, конструкцію завантажувального бункера, спосіб подачі, необхідність системи аспірації, тип упаковки та технологію подальшого укладання мішків на палету.
Тому продуктивність є лише одним із параметрів, які необхідно враховувати під час проєктування лінії. Не менш важливими є:
насипна густина продукту;
розмір і форма частинок;
сипкість матеріалу;
схильність до злежування;
пилоутворення;
здатність продукту ущільнюватися;
вологість;
вимоги до точності дозування;
допустимі втрати продукту;
вимоги до гігієни, очищення та обслуговування обладнання.
Які продукти можна фасувати та пакувати?
Автоматичні лінії використовуються для фасування та пакування широкого спектра сухих і сипких матеріалів. Конкретна конфігурація обладнання підбирається з урахуванням фізичних властивостей продукту, необхідної продуктивності та формату готової упаковки.
Типові сфери застосування включають:
крупи та зерно;
насіння;
бобові культури;
пелети;
полімерні гранули;
порошкоподібні продукти;
хімічні порошки та гранули;
інші сипкі продукти.
Особливої уваги потребує фасування дрібнодисперсних порошків. У цьому випадку важливо не лише забезпечити точне дозування, а й контролювати пилоутворення, стабільність наповнення упаковки та, за потреби, видалення повітря з продукту перед остаточним закриттям мішка.
З яких етапів складається автоматичне фасування?
1. Подача продукту
Продукт надходить на фасувальну лінію із силосу, бункера, накопичувальної ємності або з попередньої виробничої ділянки.
Для стабільної роботи дозувального обладнання необхідно забезпечити рівномірну подачу матеріалу. Коливання потоку можуть впливати на швидкість наповнення та точність формування кожної дози.
Залежно від характеристик продукту застосовуються різні способи транспортування: вібраційні, стрічкові, шнекові, гравітаційні та інші системи подачі. Вибір обладнання визначається сипкістю матеріалу, розміром частинок, насипною густиною та іншими фізичними властивостями.

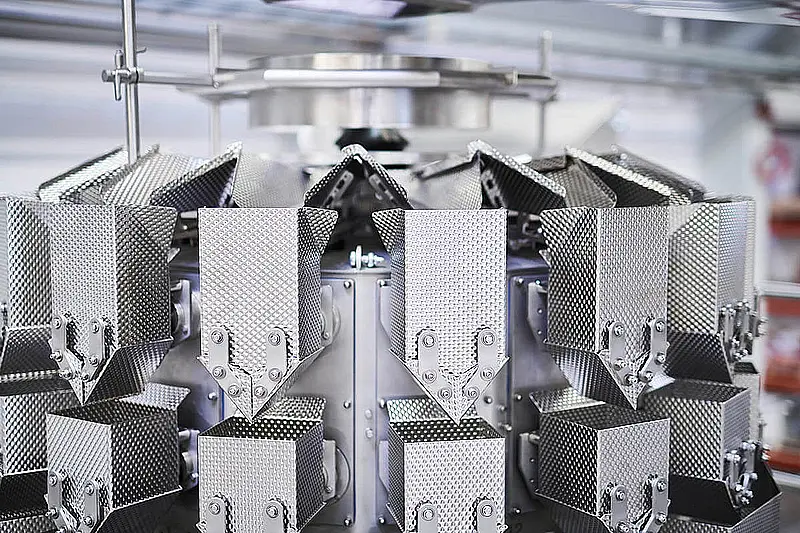

2. Дозування та зважування
На наступному етапі формується порція продукту із заданою масою.
Для зернистих і гранульованих матеріалів можуть використовуватися вагові дозатори з різними схемами подачі. Під час роботи з порошкоподібними продуктами часто застосовуються шнекові системи. Залежно від поставленого завдання також використовуються об’ємні та комбіновані способи дозування.
Під час проєктування важливо знайти оптимальне співвідношення між швидкістю роботи та точністю дозування. Підвищення продуктивності не повинно супроводжуватися значним збільшенням відхилення маси або невиправданою перевитратою продукту.
3. Підготовка упаковки
Після формування дози продукт спрямовується в підготовлену упаковку. Залежно від технології використовуються готові відкриті або клапанні мішки чи пакувальний матеріал у рулоні, з якого пакет формується безпосередньо на обладнанні.
Під час роботи з готовими мішками автоматична система може вилучати їх із магазину, розкривати та встановлювати в робоче положення перед наповненням.
За використання технології Form-Fill-Seal упаковка формується безпосередньо під час роботи машини. Рулонний матеріал формується в рукав, після чого виконуються необхідні зварні з’єднання, наповнення продуктом і остаточне закриття упаковки.
4. Наповнення упаковки
Відміряна порція надходить у мішок або пакет через завантажувальний вузол фасувального обладнання.
Під час роботи з порошкоподібними матеріалами конструкція завантажувальної ділянки може передбачати герметизацію та підключення системи аспірації для видалення пилу з робочої зони.
Деякі продукти під час наповнення захоплюють значну кількість повітря або легко аеруються. У таких випадках може застосовуватися деаерація або ущільнення продукту. Це допомагає зменшити об’єм упаковки, сформувати стабільнішу геометрію мішка та підготувати його до подальшого укладання.
5. Закриття упаковки
Спосіб закриття обирається з урахуванням конструкції упаковки, її матеріалу та вимог до готового шва.
У промисловому фасуванні можуть застосовуватися:
швейне закриття;
термозварювання;
клейове закриття;
клапанні системи;
комбіновані способи закриття.
Для стабільної роботи лінії необхідно забезпечити правильне положення мішка та чистоту зони закриття. Потрапляння продукту в область шва, зміщення упаковки або порушення подачі можуть погіршити якість закриття та спричинити проблеми на наступних етапах.
6. Контроль готової упаковки
Після закриття упаковка може проходити через одну або кілька контрольних ділянок.
Контрольні ваги перевіряють фактичну масу кожної одиниці продукції. Якщо значення виходить за встановлений діапазон, упаковка може автоматично вилучатися із загального потоку.
Залежно від вимог виробництва лінія може додатково оснащуватися металодетекторами, системами візуального контролю, пристроями перевірки етикетки, контролю якості шва та іншими засобами інспекції.
7. Формування стійкої упаковки
Перед укладанням на палету наповнені мішки можуть проходити через ділянку вирівнювання та формування. Залежно від конструкції лінії та властивостей продукту для цього використовуються відповідні механізми стабілізації.
Така операція особливо важлива під час роботи з м’якою упаковкою. Форма кожного наповненого мішка впливає на стійкість подальшого штабеля. Чим рівномірніше сформовані упаковки, тим стабільнішим буде їх укладання та транспортування.
8. Палетування та стабілізація вантажу
Після завершення фасування готові упаковки надходять на ділянку палетування. Палетизатор орієнтує продукцію та укладає її за заданою схемою, формуючи окремі шари на палеті.
Готова палета може передаватися на ділянку подальшого транспортного пакування, наприклад для обмотування стрейч-плівкою або встановлення захисних елементів.
Таким чином, повністю автоматизований процес може завершуватися не на фасувальній машині, а вже після формування та стабілізації готової палети, підготовленої до транспортування або розміщення на складі.

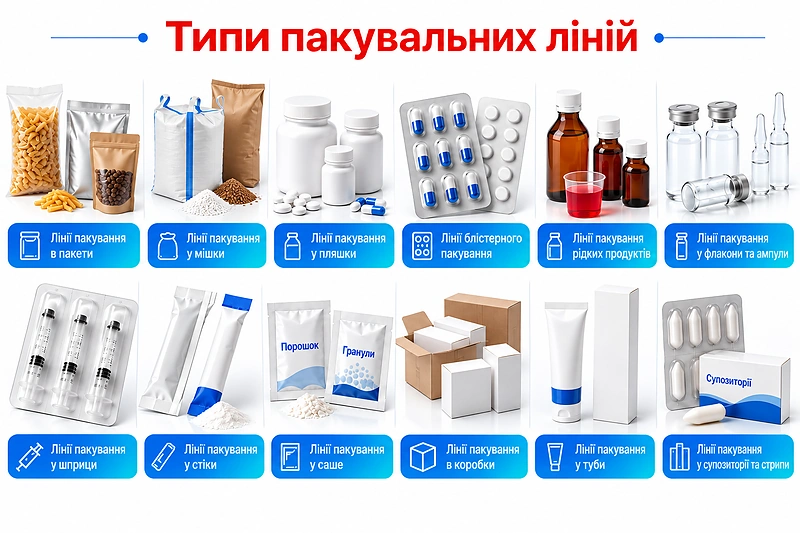

Какие виды упаковки используются на фасовочных линиях?
Конструкція лінії безпосередньо пов’язана з типом упаковки. Мішок або пакет не можна розглядати як другорядний елемент: його розміри, матеріал і спосіб закриття впливають на роботу всієї системи.
Готові відкриті мішки та пакети
Упаковка заздалегідь виготовляється та надходить на лінію в готовому вигляді. Автоматична система подає, розкриває та фіксує мішок або пакет перед його наповненням.
Клапанні мішки
Такий формат упаковки застосовується для продуктів, які завантажуються через спеціальний клапан. Конструкція фасувального вузла підбирається з урахуванням матеріалу, розмірів і геометрії мішка.
FFS-упаковка
За технологією Form-Fill-Seal мішок або пакет формується безпосередньо з рулонного пакувального матеріалу. Такий підхід дає змогу об’єднати формування упаковки, її наповнення та закриття в одному автоматизованому циклі.
Великі м’які контейнери
Для фасування та переміщення великих обсягів сипучої продукції можуть використовуватися м’які контейнери типу Big Bag. У цьому випадку конструкція лінії відрізняється від систем для стандартних мішків: передбачаються засоби позиціонування контейнера, його наповнення, контролю маси та подальшого транспортування.
Палетування: продовження фасувальної лінії
Якщо після фасування готові мішки доводиться вручну переносити та укладати, автоматизація фактично завершується на останньому конвеєрі фасувальної машини.
Палетизатор дає змогу продовжити автоматизований процес. Він приймає упаковки, орієнтує їх і формує задану схему укладання.
Під час вибору палетизатора враховуються:
тип і розміри упаковки;
маса одного мішка;
необхідна кількість упаковок за годину;
кількість різних схем укладання;
розмір палети;
необхідність автоматичної подачі порожніх палет;
наявність подальшого стрейч-обмотування;
доступний виробничий простір.
Для підприємств, які працюють із кількома форматами продукції, особливо важливою є можливість швидкого перемикання між програмами укладання.
Як обрати лінію фасування та пакування?
Правильний вибір обладнання починається з технічного завдання. Чим точніше описані умови роботи, тим менша ймовірність отримати обладнання, яке формально відповідає заявленій продуктивності, але не підходить для конкретного продукту.
Для розрахунку рекомендується підготувати:
назву та опис продукту;
фотографії продукту;
розмір частинок або гранулометричний склад;
насипну густину;
інформацію про сипкість і схильність до злежування;
мінімальну та максимальну масу упаковки;
бажану продуктивність;
розміри упаковки;
матеріал мішка або плівки;
бажаний спосіб закриття;
вимоги до контролю маси;
необхідність металодетекції та маркування;
розмір і тип палети;
вимоги до палетування;
доступні габарити виробничого приміщення.
Якщо продукт новий або його властивості недостатньо вивчені, доцільно провести випробування. Тестування дає змогу перевірити реальну швидкість подачі, точність дозування, поведінку матеріалу під час наповнення та якість готової упаковки.
FAQ: поширені запитання
Що входить до складу автоматичної фасувальної лінії?
Склад залежить від конкретного завдання. Зазвичай лінія включає систему подачі продукту, дозування, фасування, закриття упаковки та транспортування. За потреби додаються контрольні ваги, обладнання для маркування, відбракування, палетування та обмотування готової палети.
Яке обладнання обрати для фасування порошку?
Для порошкоподібних продуктів необхідно враховувати сипкість, пилоутворення, густину та здатність продукту до аерації. Залежно від характеристик матеріалу підбираються відповідні системи подачі та дозування, а також аспірація й засоби видалення повітря з упаковки.
Чи можна фасувати гранули та порошки на одній лінії?
У деяких випадках це можливо, але рішення залежить від конкретних продуктів. Необхідно враховувати діапазон дозування, конструкцію дозатора, вимоги до очищення та можливість швидкого переналагодження обладнання.
Чи можна використовувати мішки різних розмірів?
Так, якщо конструкція обладнання передбачає відповідний діапазон форматів. Під час проєктування необхідно заздалегідь вказати всі розміри мішків, які використовуватимуться на лінії.
Для чого потрібні контрольні ваги?
Вони дають змогу перевіряти фактичну масу вже наповненої упаковки. Якщо вага виходить за встановлений діапазон, упаковка може автоматично вилучатися із загального потоку.
Чи обов’язково встановлювати палетизатор?
Ні. За невеликих обсягів укладання може виконуватися вручну. Однак за високої продуктивності автоматичний палетизатор дає змогу усунути одну з найбільш трудомістких операцій після фасування.
Чи можна автоматизувати лише частину процесу?
Так. Окремо можна автоматизувати дозування, подачу мішків, закриття упаковки, контроль або палетування. Такий підхід особливо актуальний під час модернізації вже існуючого виробництва.
Від чого залежить продуктивність лінії?
Вона залежить від продуктивності дозатора, швидкості фасувальної машини, характеристик продукту, маси упаковки, типу мішка, тривалості операції закриття, роботи контрольного обладнання та продуктивності ділянки палетування. Тому продуктивність необхідно розраховувати для конкретного продукту та формату упаковки.
Лінія фасування та пакування — це не просто автоматична фасувальна машина, а комплекс взаємопов’язаного обладнання, який забезпечує переміщення продукту від подачі до формування готової транспортної упаковки. Усі етапи мають працювати узгоджено, щоб не створювати затримок і не обмежувати продуктивність усієї системи.
Ефективність лінії визначається не кількістю встановлених машин, а правильним підбором обладнання відповідно до властивостей продукту, формату упаковки та виробничих вимог.
Перед вибором обладнання необхідно визначити характеристики продукту, діапазон маси фасування, формат упаковки, необхідну продуктивність, вимоги до контролю якості та подальшого палетування.
