Такое оборудование применяют, когда ручная укладка ограничивает производительность, не обеспечивает стабильную схему размещения или требует слишком большого количества операторов.
Конфигурацию кейс-пакера определяют не только по требуемой скорости. Необходимо учитывать форму и устойчивость продукта, тип первичной упаковки, размеры и конструкцию короба, ориентацию изделий, способ закрытия, число форматов, расположение подающих конвейеров и дальнейшее паллетирование. Поэтому промышленная система проектируется под конкретный поток продукции и параметры транспортной упаковки.
Что представляет собой кейс-пакер

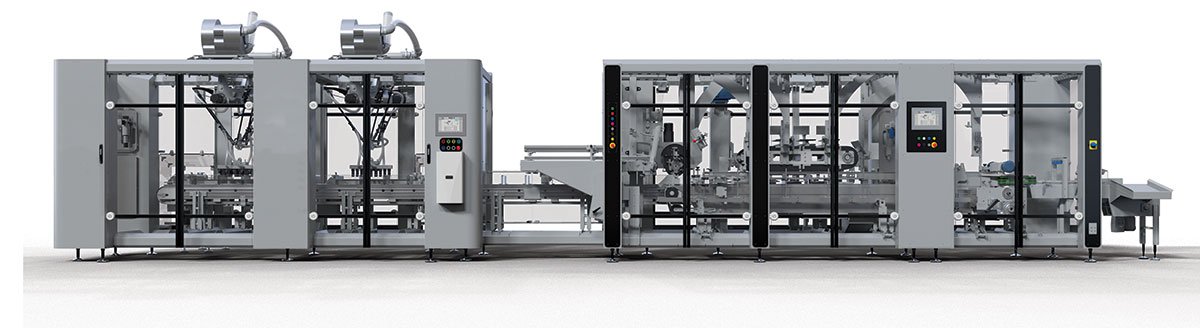

Кейс-пакер — это машина или комплекс модулей для группирования продукции и автоматической загрузки ее в транспортный короб. В зависимости от задачи оборудование может работать с готовыми коробами, плоскими высечками либо заготовками типа wrap-around, которые оборачиваются вокруг сформированной группы.
В состав участка могут входить подающий конвейер, делитель потока, накопитель, устройство ориентации, модуль группирования, формирователь коробов, механизм загрузки, система закрытия и отводящий транспортер. Для комплексной автоматизации к нему подключают оборудование контроля качества, маркировки, роботизированного паллетирования и обмотки паллет.
Какие продукты можно упаковывать в короба
Кейс-пакеры применяют для продукции, которая уже находится в потребительской или первичной упаковке. Оборудование может быть адаптировано для жестких, полужестких и гибких форматов, если выбранный захват и система группирования соответствуют характеристикам продукта.
бутылки, флаконы, банки и канистры;
пачки, картонные коробочки и лотки;
пакеты дойпак, саше и устойчивые пакеты с плоским дном;
мягкие пакеты, брикеты и упаковки флоу-пак;
тубы, стаканчики, контейнеры и блистеры;
групповые комплекты и промонаборы.
Отрасль сама по себе не определяет конструкцию машины. Для подбора важнее физические свойства упаковки: геометрия, масса, положение центра тяжести, прочность, коэффициент трения, допустимое усилие захвата и способность сохранять форму при ускорении. Например, устойчивые банки можно перемещать как сформированный слой, а мягким пакетам часто требуется поддержка снизу или индивидуальный захват.
Как работает кейс-пакер
Подача, разделение и ориентация продукции
Продукция поступает по конвейеру с предыдущего оборудования. Направляющие, сервоприводные ленты, шнеки, делители или поворотные устройства распределяют поток по дорожкам и устанавливают каждую единицу в нужное положение. Датчики контролируют поступление и предотвращают формирование неполной группы.
Формирование группового формата
Перед загрузкой изделия собираются в ряд, слой или пространственную группу. Схема определяется количеством единиц в коробе, допустимым контактом между упаковками и требованиями к выкладке. Для разных артикулов применяют рецептуры и сменные форматные элементы.
Подготовка транспортного короба
Если линия работает с коробами американского типа, плоская заготовка извлекается из магазина, раскрывается, выравнивается и закрывается снизу. В wrap-around системе плоская картонная высечка подается к уже сформированной группе, после чего оборачивается вокруг нее. Выбор варианта зависит от конструкции упаковки, требований к прочности и логистики картонных заготовок.
Загрузка продукции
Загрузка выполняется сверху, сбоку или снизу. При верхней загрузке группа переносится захватом и опускается в открытый короб. Боковая загрузка подходит для изделий, которые можно аккуратно переместить горизонтально. Нижний способ предусматривает позиционирование продукции под раскрытым коробом. Для нестандартных схем применяют портальные системы, дельта-роботы или многоосевые роботы с инструментом, разработанным под продукт.
Закрытие, проверка и отвод
После загрузки клапаны короба складываются и фиксируются клеевой лентой либо термоклеем. Далее можно проверить закрытие, считать код, нанести этикетку, проконтролировать массу или отбраковать некорректно сформированный короб. Готовая транспортная упаковка поступает на накопительный конвейер или непосредственно к паллетайзеру.
Основные типы кейс-пакеров
Кейс-пакеры с верхней загрузкой
Верхняя загрузка удобна для бутылок, банок, пачек, пакетов и других изделий, которые можно захватить сверху или перенести вместе с поддерживающей плитой. Формат группы может создаваться до зоны укладки либо непосредственно над коробом. Конструкция захвата выбирается по массе, поверхности и допустимой деформации упаковки.
Машины с боковой загрузкой
При боковой загрузке подготовленная группа вдвигается в открытый короб. Такое решение применяют для пачек, пакетов и изделий, способных сохранять взаимное положение во время горизонтального перемещения. Важны точная синхронизация толкателя, опорной поверхности и створок короба.
Wrap-around упаковщики
В машинах wrap-around короб формируется из плоской высечки непосредственно вокруг продукта. Решение позволяет плотно согласовать внутренний объем транспортной упаковки с группой изделий. Для проекта необходимо проверить качество картона, линии биговки, допуски высечки и совместимость клея с материалом.
Роботизированные системы
Роботизированная укладка подходит для проектов с несколькими продуктами, разной ориентацией и сложными схемами размещения. Один робот может обслуживать несколько позиций при условии, что его рабочая зона, грузоподъемность и цикл соответствуют задаче. Универсальность зависит не только от робота, но и от конструкции захвата, системы технического зрения и организации входящего потока.
Транспортные короба и способы закрытия

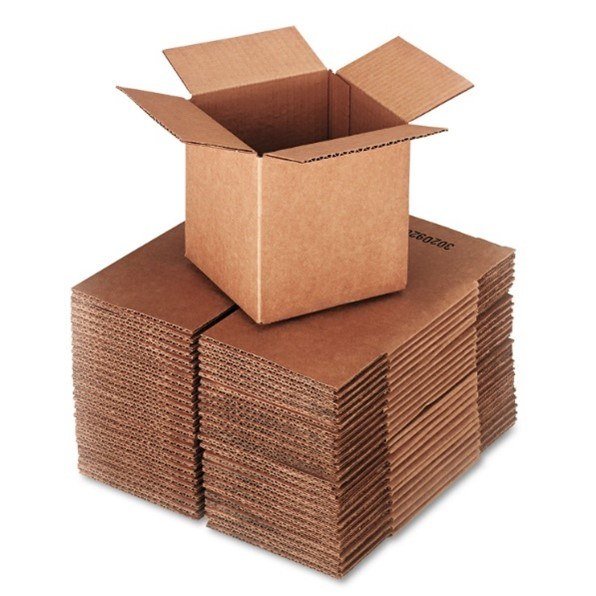

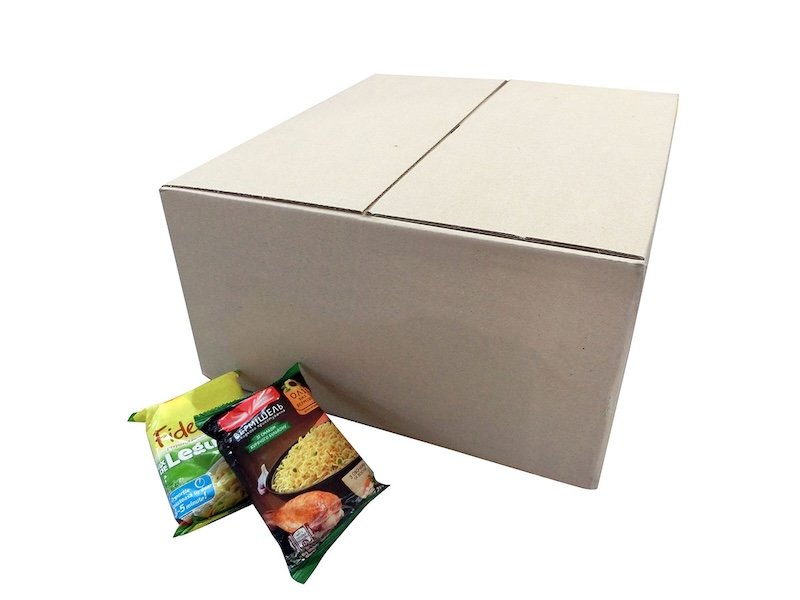

Оборудование может работать с гофрокоробами клапанного типа, лотками, коробами с крышкой и конструкциями wrap-around. Конкретный перечень форматов подтверждают после испытаний заготовок. Для стабильной работы важны размеры, жесткость картона, направление гофры, качество биговки, геометрия клапанов и условия хранения материала.
Закрытие клеевой лентой удобно для стандартных клапанных коробов и не требует нагрева клея. Термоклей обеспечивает компактное закрытие и применяется в разных конструкциях коробов, однако требует согласования клея, картона, температуры нанесения и времени прижима. Способ выбирают с учетом требований к прочности, скорости, вскрытию и внешнему виду транспортной упаковки.
Дополнительное оборудование
В зависимости от задачи линия комплектуется формирователем коробов, магазином увеличенной емкости, устройством вложения перегородок, принтером-аппликатором этикеток, весовым контролем, машинным зрением, системой отбраковки, накопительными конвейерами и защитными ограждениями. Для многономенклатурного производства полезны сохранение рецептур и индикация точек переналадки.
После поставки важны профессиональные монтаж и пусконаладка: проверка механических соединений, электрических интерфейсов, защитных устройств, логики взаимодействия машин и работы на согласованных форматах. Обучение операторов должно охватывать запуск, смену формата, пополнение расходных материалов, безопасную очистку и действия при типичных сообщениях системы.
FAQ: часто задаваемые вопросы
Чим кейс-пакер відрізняється від картонатора?
Картонатор зазвичай поміщає окремий продукт або первинну упаковку у споживчу картонну пачку. Кейс-пакер формує групову транспортну упаковку з кількох одиниць. Обидві категорії належать до картонажного обладнання, але виконують різні етапи процесу. Інші рішення представлені в розділі картонажних машин.
Який спосіб завантаження кращий: зверху чи збоку?
Універсально кращого варіанта немає. Верхнє завантаження зручне, коли продукт можна підняти захватом або перенести на підтримувальній плиті. Бічне підходить для стійкої групи, яку допустимо всунути в короб. Вибір підтверджують за зразками та потрібною схемою розміщення.
Чи можна пакувати на одній машині різні продукти?
Так, якщо діапазон форматів закладено в проєкт, а системи подавання, групування та захвату сумісні з усіма продуктами. Для переходу можуть знадобитися змінні деталі, регулювання та вибір рецепта. Перелік допустимих форматів узгоджують до виготовлення.
Від чого залежить продуктивність кейс-пакера?
Від швидкості надходження, кількості виробів у коробі, схеми групування, типу завантаження, розміру та стійкості упаковки, часу формування й закривання короба, а також готовності подальшого обладнання.
Чи можна вбудувати кейс-пакер у діючу лінію?
Можна, якщо погоджено механічне компонування, висоти конвеєрів, напрямки потоків, електричні інтерфейси, буферні зони та алгоритм взаємних зупинок. Для оцінки потрібні план ділянки та параметри діючих машин.
Які короби підходять для автоматичної лінії?
Це залежить від конструкції машини: можуть використовуватися клапанні короби, лотки, короби з кришкою або висічки wrap-around. Матеріал має відповідати узгодженим розмірам, жорсткості, біговці та допускам.
Чи можна одразу автоматизувати палетування?
Так. Кейс-пакер з’єднують конвеєром із палетайзером і за потреби доповнюють подаванням піддонів, міжшаровими прокладками, обмотуванням і маркуванням. Усі ділянки розраховують на узгоджений потік коробів.
Які дані потрібні для розрахунку вартості?
Потрібні характеристики продукту та короба, перелік форматів, схема укладання, продуктивність, план приміщення, спосіб закривання, вимоги до контролю та палетування. Чим точніші вихідні дані, тим обґрунтованіші конфігурація та розрахунок.
ITP-GROUP помогает определить способ группирования и загрузки, подобрать состав линии, согласовать конвейеры, контроль качества и последующее паллетирование. При проектировании учитываются реальные образцы продукции, упаковочные материалы, требуемая производительность и ограничения производственного участка.
Свяжитесь с нами, чтобы подобрать конфигурацию оборудования для упаковки в транспортные короба под ваши требования. Для предварительного расчета направьте размеры и фотографии продукта, чертеж короба, схему размещения, перечень форматов и требуемую скорость линии.
