Формат с четырьмя вертикальными угловыми швами выбирают, когда упаковка должна устойчиво стоять, сохранять четкую геометрию и предоставлять достаточно места для дизайна.
DOLZAN комплектует такие машины различными системами дозирования, поэтому конфигурацию можно подобрать для порошков, сыпучих гранулированных продуктов, хрупких изделий и неоднородных смесей.
При подборе также учитывают размеры пакета, свойства пленки, требуемую производительность, точность дозирования и способ дальнейшей транспортировки.

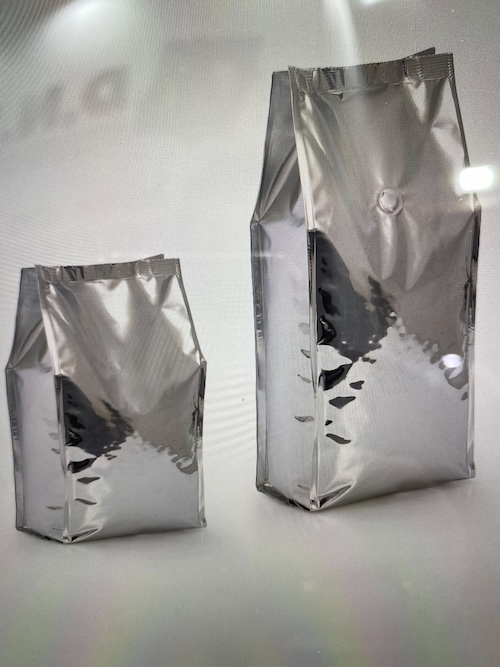

Что такое пакет Стабило с четырьмя угловыми швами
Стабило, или 4 corner seal bag, — это пакет со сформированным дном и четырьмя продольными швами по углам. После наполнения он приобретает четкую прямоугольную форму. Передняя, задняя и боковые панели остаются отдельными зонами для печати: на них можно разместить логотип, состав продукта, маркировку и графику без привязки к центральному продольному шву на лицевой стороне.
Пакет изготавливается непосредственно на вертикальном фасовочно-упаковочном автомате. Машина разматывает рулонный материал, формирует рукав и складки, создает четыре угловых и поперечные швы, принимает дозу продукта и отделяет готовую упаковку. Качество результата зависит не только от автомата: важны стабильность пленки при нагревании, соответствие ее свариваемых слоев конструкции пакета, точность дозирования и согласование режимов запайки с рабочей скоростью.

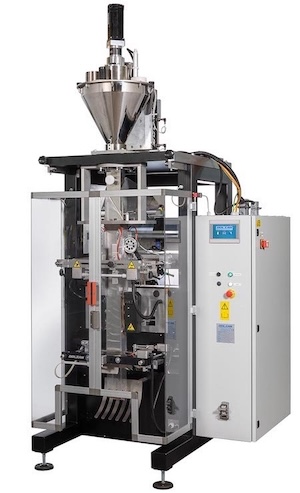

Вертикальные упаковочные машины DOLZAN
Компания DOLZAN производит автоматические вертикальные упаковочные машины, которые могут использоваться для формирования и наполнения пакетов Стабило.
Оборудование позволяет автоматизировать основные операции упаковочного процесса и подобрать конфигурацию линии с учетом характеристик продукта, типа пленки, требуемой производительности и размеров готового пакета.
При выборе оборудования особое внимание уделяется качеству формирования углов и швов. Именно эти элементы определяют геометрию пакета, его устойчивость и внешний вид после упаковки.
Для получения качественного результата может использоваться специальная многослойная пленка с наружным термосвариваемым слоем. Она позволяет машине запаивать сформированные складки и обеспечивает аккуратную геометрию готовой упаковки.
Для каких продуктов подходит упаковка Стабило
Производитель предлагает комплектации для продуктов с различной сыпучестью, насыпной плотностью и структурой. Решающее значение имеет не название продукта, а его поведение при подаче и дозировании.
Для тестирования желательно предоставить поставщику образец, поскольку мука, молотый кофе, сахар и снеки требуют разных питателей и дозаторов.
Порошкообразные продукты: мука, молотый кофе, сахарная пудра, дрожжи, сухие смеси для производства мороженого и кондитерских изделий.
Хорошо сыпучие гранулированные продукты: рис, крупы, бобовые, зерновые хлопья, соль и сахар.
Штучные и неоднородные продукты: конфеты, сухофрукты, короткие макаронные изделия, печенье, снеки и корм для животных.
Замороженные или склонные к слипанию продукты: возможность фасовки форматирования зависит hängtся от исполнения мультиголовочного дозатора, контактных поверхностей и системы подачи.
Непродовольственная продукция: моющие средства, химические порошки и гранулы, а также мелкие металлические или пластиковые детали — при условии исполнения, совместимого со свойствами конкретного материала.
Какие производственные задачи решает упаковочный автомат
Одна система объединяет формирование пакета, подачу отмеренной порции, сварку швов и отвод готовой продукции. Это сокращает количество ручных операций и позволяет синхронизировать фасовку с принтером, системой контроля массы, металлодетектором и выходным конвейером.
стабильно воспроизводит заданную геометрию упаковки;
согласовывает цикл дозатора с работой упаковочной машины;
обеспечивает контролируемую запайку продольных и поперечных швов;
позволяет наносить переменные данные о партии и дате производства;
подготавливает поток пакетов к контрольному взвешиванию, групповой упаковке или укладке в транспортную тару.
Модели и подтвержденные технические характеристики DOLZAN
Для пакетов с четырьмя угловыми швами производитель предлагает модели D150-4S и D250-4S. Максимальная ширина рулонной пленки составляет соответственно 480 мм и 680 мм. Этот параметр не равен ширине готового пакета: фактические размеры зависят от формующего комплекта, складок и схемы сварки.
Для комплектации с мультиголовочными весами DOLZAN указывает ориентировочные максимальные показатели: DMT10 — до 60 пакетов в минуту, DMT14 — до 100 пакетов в минуту. Это показатели дозирующих систем в соответствующей конфигурации, а не гарантированная скорость любой упаковочной линии. Фактическая производительность зависит от дозы, свойств продукта, длины пакета, характеристик пленки, температуры сварки, набора опций и времени отвода упаковки.
На официальных страницах не указан универсальный диапазон массы фасовки для D150-4S и D250-4S. Его необходимо согласовывать с учетом минимальной и максимальной дозы, насыпной плотности продукта и размеров пакета. При проектировании также уточняют параметры электропитания, потребление сжатого воздуха, габариты оборудования и высоту загрузки конкретной комплектации.
Выбор системы дозирования
Шнековый дозатор для порошков
Шнек управляемо перемещает продукт к выпускному патрубку, поэтому такой дозатор подходит для муки, молотого кофе, сахарной пудры, дрожжей и других пылевидных материалов. При выборе учитывают текучесть продукта, склонность к уплотнению, абразивность и требования к очистке оборудования.
Объемный чашечный дозатор для сыпучих гранул
Доза определяется рабочим объемом мерных чашек. Такое решение применяют для риса, круп, бобовых, соли, сахара и других хорошо сыпучих продуктов с относительно стабильной насыпной плотностью. Если плотность продукта заметно изменяется от партии к партии, фактическая масса одинакового объема также будет меняться — в таком случае целесообразно рассмотреть весовое дозирование.
Линейный весовой дозатор
Линейные весы отмеряют продукт по массе. DOLZAN предлагает варианты с одними, двумя или тремя линейными весами для разных требований к скорости дозирования. Производитель также указывает возможность рифленого или тефлонированного исполнения контактных поверхностей и установки отдельных весов для приправ.
Мультиголовочный весовой дозатор
Система формирует целевую дозу, подбирая комбинацию порций в нескольких весовых бункерах. Ее выбирают для повышения скорости и точности фасовки гранул, снеков, сухофруктов, замороженных или смешанных продуктов. Возможность подсчета штучных изделий и формирования продуктовых смесей зависит от конфигурации дозатора и программного обеспечения.
Форматы пакетов и требования к упаковочному материалу
Помимо пакета Stabilo с четырьмя вертикальными швами, на упаковочной системе этого типа производитель заявляет возможность формирования пакета-подушки и пакета с квадратным дном.
Переход между форматами требует соответствующего формующего комплекта и перенастройки оборудования. Перечень доступных размеров необходимо согласовать для выбранной модели.
Пленку подбирают с учетом характеристик продукта и условий его хранения. Поставщику необходимо сообщить структуру и толщину материала, ширину рулона, диаметр втулки, параметры намотки, шаг печати и требования к барьерными свойствам.
Пригодность конкретного ламината для формирования четырех угловых швов подтверждают испытанием: материал должен стабильно свариваться при заданной скорости без деформации печати, расслоения или потери герметичности.
Опции и интеграция упаковочной линии
Состав линии определяется характеристиками продукта, способом контроля и логистикой производственного помещения. Для машин Stabilo компания DOLZAN официально указывает следующие возможности:
система подачи продукта и выходные конвейеры;
устройство для создания модифицированной газовой атмосферы;
аппликатор дегазационного клапана, актуальный, в частности, для свежеобжаренного кофе;
принтер, аппликатор этикеток или клейкой ленты;
насечка easy-open, одиночное отверстие, еврослот или ручка с тремя отверстиями;
частичный или логистический вакуум;
контрольные весы и металлодетектор;
система удаленной технической поддержки;
исполнение из окрашенной или нержавеющей стали, пневматическая или бесщеточная версия;
наклонное исполнение для деликатных продуктов.
Не все опции требуются одновременно. Например, дегазационный клапан необходим только для продукта, который выделяет газ после упаковки, а систему газозамещения подбирают с учетом барьерных свойств пленки и требуемого срока хранения. Металлодетектор и чеквейер размещают в соответствии с требованиями действующей на предприятии системы контроля.
FAQ: часто задаваемые вопросы
Какое оборудование требуется для фасовки в пакет Stabilo?
Необходимы вертикальный упаковочный автомат с узлом формирования четырех угловых швов, дозатор, система подачи продукта и устройство отвода готовых пакетов. Тип дозатора выбирают с учетом свойств продукта, а не только массы порции.
Какой дозатор выбрать для муки или молотого кофе?
Для порошкообразных продуктов DOLZAN предлагает шнековый дозатор. При подборе учитывают сыпучесть, пылеобразование, склонность продукта к уплотнению, требуемую точность и удобство очистки при переходе с одного продукта на другой.
Чем чашечный дозатор отличается от весового?
Чашечный дозатор отмеряет объем, поэтому лучше всего работает с однородным сыпучим продуктом и стабильной насыпной плотностью. Линейный или мультиголовочный весовой дозатор контролирует массу порции и лучше компенсирует изменения плотности и неоднородность продукта.
Какова производительность машины для пакетов Stabilo?
Для мультиголовочных дозаторов производитель указывает до 60 пакетов в минуту для DMT10 и до 100 пакетов в минуту для DMT14. Скорость комплектной линии может быть ниже и зависит от продукта, массы дозы, размеров пакета, характеристик пленки и набора выполняемых операций.
Какие размеры пакетов поддерживают D150-4S и D250-4S?
Официально подтвержденная максимальная ширина пленки составляет 480 мм для D150-4S и 680 мм для D250-4S. Размеры готового пакета нельзя определить только по ширине рулона: их согласовывают с учетом формующего комплекта и конструкции складок.
Можно ли установить клапан для упаковки кофе?
Да, DOLZAN указывает аппликатор дегазационного клапана среди доступных опций. Его применение, расположение и совместимость с материалом пакета необходимо согласовать с учетом конкретного сорта кофе и технологии упаковки.
Можно ли подключить машину к существующей производственной линии?
Такую интеграцию проектируют с учетом производительности смежного оборудования, высоты подачи, логики управления, габаритов, инженерных коммуникаций и параметров выходного конвейера. Для подготовки проекта необходимы схема цеха и описание сигналов обмена между машинами.
Можно ли автоматизировать контроль и паллетирование?
К упаковочной машине можно подключить выходные конвейеры, контрольные весы и металлодетектор. Паллетирование проектируют как отдельный участок после групповой или транспортной упаковки с учетом скорости линии, формата тары и схемы укладки.
Упаковочные машины для пакетов Stabilo от ITP-GROUP подбираются вместе с дозатором и периферийным оборудованием с учетом характеристик продукта, параметров готового пакета и требуемой производительности.
Для подготовки технического предложения предоставьте характеристики продукта, массу дозы, чертеж или образец пакета, данные о пленке, необходимую скорость и перечень контрольных операций.
Свяжитесь с нами, чтобы подобрать конфигурацию оборудования в соответствии с вашими требованиями.
