Конвейерные системы для хлебобулочных изделий

Конвейерные системы для хлебобулочных изделий обеспечивают контролируемое перемещение продукции между технологическими зонами.

Конфигурация транспортной системы определяется типом изделий, производительностью линии, необходимым временем охлаждения, планировкой цеха и оборудованием, с которым необходимо обеспечить сопряжение. Такой подход используется на промышленных хлебозаводах для транспортировки теста, готового хлеба, булочек, кондитерских изделий, тары и упакованной продукции.

Конвейерное оборудование может объединять операции от выхода продукции из печи и охлаждения до нарезки, упаковки, сортировки и дальнейшего перемещения изделий. Конкретная конфигурация зависит от технологической схемы предприятия и характеристик продукции.

Конвейерная система — это не просто лента для перемещения изделий. В промышленной линии она может включать транспортные участки, приводы, направляющие, зоны загрузки и выгрузки, а при необходимости — устройства для накопления, распределения, изменения направления или уровня транспортировки.

Правильно спроектированный транспортный контур связывает между собой отдельные машины и позволяет поддерживать стабильный поток продукции. Поэтому при проектировании учитывают не только тип конвейера, но и геометрию помещения, высоту цеха, скорость линии, характеристики продукта, санитарные требования и расположение смежного оборудования.

Для хлебопекарных предприятий транспортные решения проектируются с учетом конкретной планировки, параметров продукции, необходимого времени охлаждения и требований к очистке оборудования.

Транспортное оборудование может работать на различных участках технологического процесса. В зависимости от конфигурации линии конвейеры применяются для:

• перемещения теста и сформированных тестовых заготовок;

• подачи продукции между технологическими машинами;

• транспортировки изделий после печи;

• организации процесса охлаждения;

• подачи хлеба и булочек на нарезку;

• перемещения продукции к упаковочному оборудованию;

• сортировки, распределения и накопления изделий;

• транспортировки коробов, лотков, ящиков и другой тары;

• перемещения уже упакованной продукции в зону отгрузки.

Современные транспортные решения также могут включать подъем продукции между разными уровнями, объединение или разделение потоков. Такие операции особенно актуальны, когда оборудование размещено на разных высотах или производственный процесс предусматривает несколько параллельных направлений движения.

Ленточные конвейеры

Ленточный конвейер является универсальным решением для перемещения различных видов продукции. Его конфигурация может изменяться в зависимости от направления транспортировки, размеров изделий и требований конкретного участка.

Для пищевого производства важными характеристиками ленты являются гигиеничность, устойчивость к рабочей среде, возможность очистки и соответствие условиям эксплуатации. Для хлебопекарных процессов используются специальные исполнения для работы с тестом, горячими и готовыми изделиями, а также в зонах расстойки, выпечки и охлаждения.

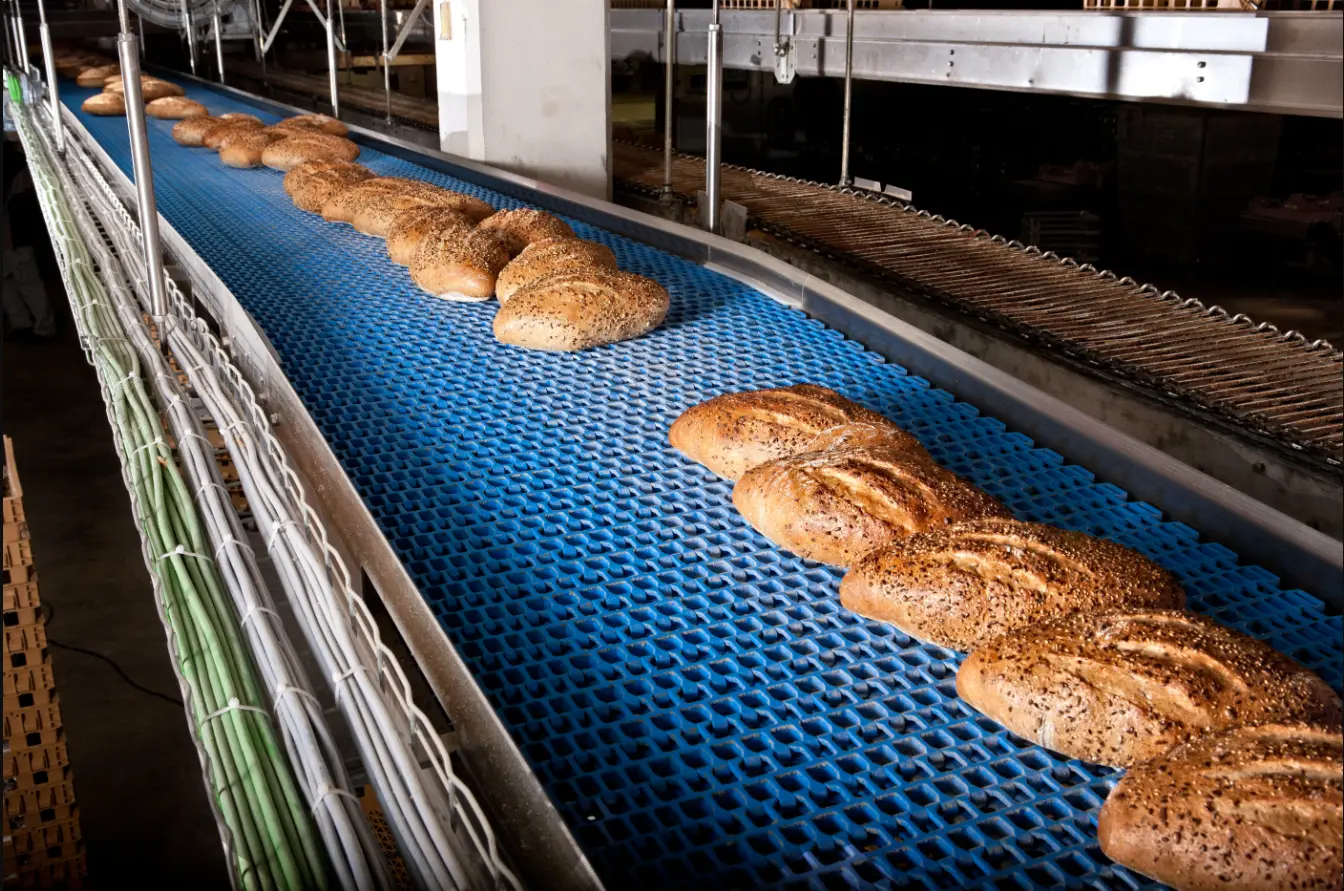

Модульные конвейеры

Модульные пластиковые ленты формируются из отдельных элементов, что позволяет создавать различные конфигурации транспортной системы. Такие решения могут применяться там, где необходимы сложные траектории движения или удобный доступ к транспортной поверхности во время санитарного обслуживания.

Выбор между сплошной лентой и модульным исполнением зависит от продукта, скорости транспортировки, конструкции линии, способа очистки и условий эксплуатации.

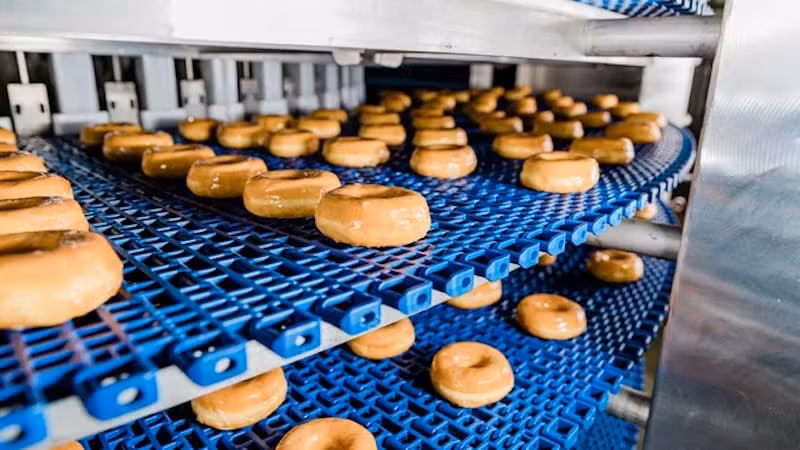

Спиральные конвейеры и системы охлаждения

Когда после выпечки продукции необходимо обеспечить длительное время пребывания на транспортной системе, а площадь пола ограничена, применяются вертикальные или спиральные системы охлаждения. Продукция проходит заданную транспортную траекторию и постепенно охлаждается перед следующей технологической операцией.

Спиральные охладители могут использоваться для хлеба, булочек и других хлебобулочных изделий. Конкретная конструкция определяется необходимым временем охлаждения, производительностью, размерами продукции и доступным пространством. Для охлаждения могут применяться спиральные, линейные и другие конфигурации транспортных систем.

Роликовые и транспортные системы для тары

Для коробов, ящиков, лотков и упакованной продукции используются соответствующие транспортные решения, в том числе роликовые системы. Их задача — перемещение вторичной упаковки между упаковочной линией, зоной накопления, паллетированием и складским участком.

Работа транспортной системы зависит от конкретной технологической схемы, однако общая логика автоматизированной линии может быть представлена несколькими последовательными этапами.

Этап 1. Прием продукции

Конвейер принимает продукцию с предыдущей технологической операции. Это может быть выход из печи, машины для формования, расстойного шкафа или другого оборудования. Конструкция зоны передачи должна обеспечивать стабильный прием изделий без лишних ударов и скопления продукции.

Этап 2. Контролируемая транспортировка

Далее продукция перемещается с заданной скоростью к следующей операции. Скорость транспортера должна соответствовать производительности смежного оборудования. В правильно спроектированной системе конвейер не становится причиной заторов или неравномерной загрузки машин.

Этап 3. Охлаждение или технологическая выдержка

Для готового хлеба и других изделий конвейер может быть частью охлаждающей системы. Траектория и длина транспортного пути выбираются в соответствии с технологическими требованиями. Для ограниченной площади могут использоваться спиральные конструкции, которые увеличивают длину маршрута без пропорционального увеличения площади пола.

Этап 4. Передача на следующую операцию

После охлаждения или транспортировки продукция передается на следующую машину — например, на контроль, нарезку, упаковку или сортировку. Для автоматизированной линии важно обеспечить согласованную работу конвейера и оборудования, принимающего продукцию.

Универсального конвейера, одинаково подходящего для любого хлебозавода, не существует. Конфигурацию необходимо рассчитывать с учетом исходных данных конкретного предприятия.

• Тип продукции: батоны, формовой хлеб, булочки, круассаны, кондитерские изделия, тестовые заготовки или упакованная продукция.

• Габариты и масса изделия: определяют рабочую поверхность, способ поддержки и параметры транспортировки.

• Производительность: количество изделий в час или другой показатель, используемый для конкретной линии.

• Необходимое время охлаждения: один из ключевых параметров при расчете охлаждающего контура.

• Планировка производства: длина доступной зоны, высота помещения, расположение колонн и другого оборудования.

• Гигиенические требования: материалы и конструкция должны соответствовать условиям пищевого производства и предусматривать необходимую очистку.

• Следующая технологическая операция: конвейер должен корректно передавать продукцию на упаковочную, нарезальную, сортировочную или другую машину.

Именно эти данные позволяют перейти от выбора отдельного транспортера к проектированию целостной системы. При этом учитываются скорость линии, размеры и масса продукта, санитарные требования и реальная геометрия производственного помещения.

Охлаждение — один из наиболее ответственных этапов после выпечки. Готовое изделие необходимо не просто переместить из одной точки в другую, а обеспечить необходимое время и условия перед последующей обработкой или упаковкой.

Для этого применяются специализированные конвейеры для охлаждения хлеба. Они могут иметь линейную, овальную, спиральную или другую конфигурацию в зависимости от производительности и планировки предприятия. Спиральное исполнение особенно эффективно, когда технологический процесс требует длинного транспортного маршрута, но площадь пола ограничена.

Важно, чтобы охлаждающая система не создавала лишних передач между транспортными участками. Конструкция с минимально необходимым количеством зон передачи помогает снизить риск повреждения изделий и обеспечить стабильное перемещение продукции.

Автоматизация перемещения продукции дает производителю эффект не только за счет установки конвейера, а благодаря согласованию всех технологических операций.

• Стабильный поток продукции. Конвейер связывает отдельные этапы и помогает поддерживать заданный ритм производства.

• Сокращение ручных операций. Работникам не требуется постоянно переносить продукцию между машинами или производственными зонами.

• Снижение риска механического повреждения. Контролируемая транспортировка особенно важна для мягких, свежих и деликатных изделий.

• Рациональное использование площади. Спиральные и вертикальные решения позволяют эффективнее использовать высоту производственного помещения.

• Интеграция с автоматическими линиями. Конвейеры могут соединять печи, системы охлаждения, машины для нарезки, упаковки и другое оборудование.

• Повышение управляемости производственного процесса. Стабильная скорость перемещения упрощает синхронизацию смежных машин.

• Гигиеническое исполнение. Для пищевой промышленности конструкция транспортных систем подбирается с учетом требований к очистке и санитарной эксплуатации.

На промышленном предприятии конвейер редко работает изолированно. Его основная задача — обеспечить согласованную передачу продукции между машинами.

В зависимости от технологической схемы транспортная система может интегрироваться с:

• печами и системами выгрузки;

• расстойными и охлаждающими установками;

• машинами для нарезки хлеба;

• упаковочными машинами;

• системами контроля и сортировки;

• накопительными участками;

• транспортерами для коробов и тары;

• оборудованием для паллетирования;

• внутризаводской логистикой.

Такой принцип позволяет построить непрерывный маршрут продукции: от технологического оборудования до упаковки и последующей отгрузки. Конкретный состав оборудования определяется требованиями предприятия и форматом готовой продукции.

После упаковки транспортная система может продолжать работать как часть внутренней логистики предприятия. Упакованные изделия передаются на конвейеры для коробов, накопления, сортировки или паллетирования.

На крупных предприятиях это позволяет сформировать единый маршрут продукции: производство → охлаждение → нарезка → упаковка → группирование → паллетирование → склад. Конкретный состав оборудования определяется требованиями предприятия и форматом готовой продукции.

Начинать выбор стоит не с каталога конвейеров, а с технологического задания. Для предварительного подбора желательно предоставить поставщику максимально полную информацию о производстве.

1. Какую продукцию необходимо транспортировать?

2. Каковы размеры и ориентировочная масса одного изделия?

3. Какая производительность требуется от линии?

4. Откуда и куда должна перемещаться продукция?

5. Какое время охлаждения или технологической выдержки необходимо?

6. Каковы размеры производственного помещения и доступная высота?

7. Какое оборудование уже установлено на предприятии?

8. Необходимы ли накопление, сортировка, распределение или изменение уровня?

9. Какое упаковочное и паллетирующее оборудование должно быть подключено?

10. Какие требования предъявляются к очистке и санитарному обслуживанию?

На основании этих данных можно определить тип транспортной системы, необходимую конфигурацию, длину маршрута, точки передачи продукции и способ интеграции с другими машинами.

Для небольшого участка иногда достаточно стандартного транспортера. Однако в составе крупной промышленной линии даже качественный конвейер не решит проблему, если его скорость, высота или направление движения не соответствуют смежному оборудованию.

Поэтому комплексное проектирование должно учитывать весь маршрут продукции. Особое внимание уделяется зонам передачи, накопления, поворотам, вертикальной транспортировке, доступу для очистки и синхронизации с производственным оборудованием.

Именно инженерный подход позволяет превратить отдельные транспортеры в единую систему, соответствующую реальному производственному процессу.
