Обладнання для транспортування сипучих продуктів може бути окремим вузлом або частиною комплексної системи подачі сировини від силосу, бункера чи станції розвантаження до наступного технологічного етапу. На практиці транспортування часто поєднується зі зважуванням, дозуванням, просіюванням, подрібненням та автоматичним керуванням потоком матеріалу.
Какие задачи решает оборудование для сыпучих материалов
Транспортировочная система должна не просто перемещать продукт из одной точки в другую. От ее конструкции зависит стабильность подачи, сохранение свойств материала, точность последующих операций и возможность автоматизации производства.
перемещение порошков, гранул и других сыпучих материалов между технологическими участками;
подача сырья из силосов, бункеров, контейнеров и загрузочных станций;
организация непрерывной подачи продукта к дозаторам и технологическому оборудованию;
контроль массового или объемного потока материала;
удаление посторонних включений и разделение продукта по размеру частиц;
разрушение агломератов и слежавшихся комков;
измельчение сырья до требуемой фракции;
загрузка готового продукта в транспортную тару, железнодорожные вагоны или другие емкости.
Конкретный состав оборудования определяется свойствами продукта, требуемой производительностью, длиной и конфигурацией трассы, перепадом высот, санитарными требованиями и условиями дальнейшей обработки.
Пневматический транспорт сыпучих продуктов

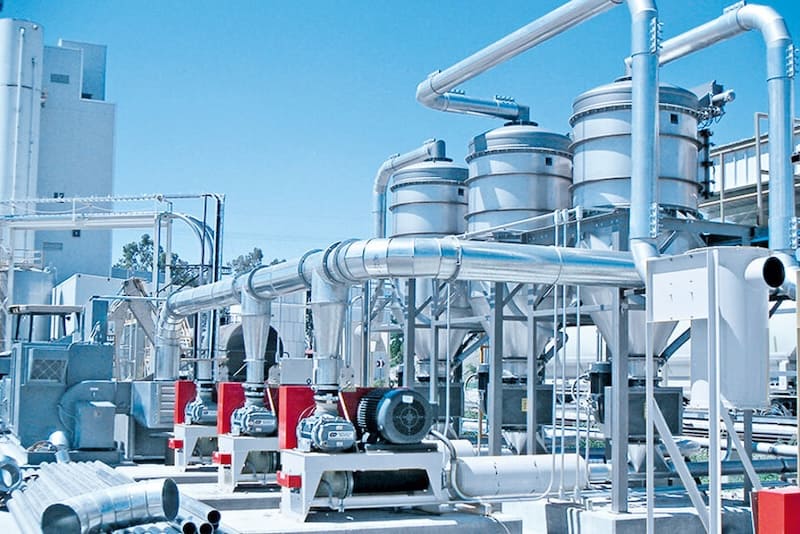

Пневматическая транспортировка используется для перемещения сыпучего материала по трубопроводу с использованием воздушного потока. Такой подход позволяет организовать компактную трассу и соединять удаленные технологические участки без протяженных механических конвейеров.
Пневмотранспорт особенно востребован там, где необходимо перемещать порошкообразные и гранулированные материалы между силосами, приемными емкостями, питателями, смесителями, экструдерами и другим оборудованием. Конструкция системы выбирается с учетом плотности продукта, его склонности к истиранию, хрупкости, абразивности и требуемой производительности.

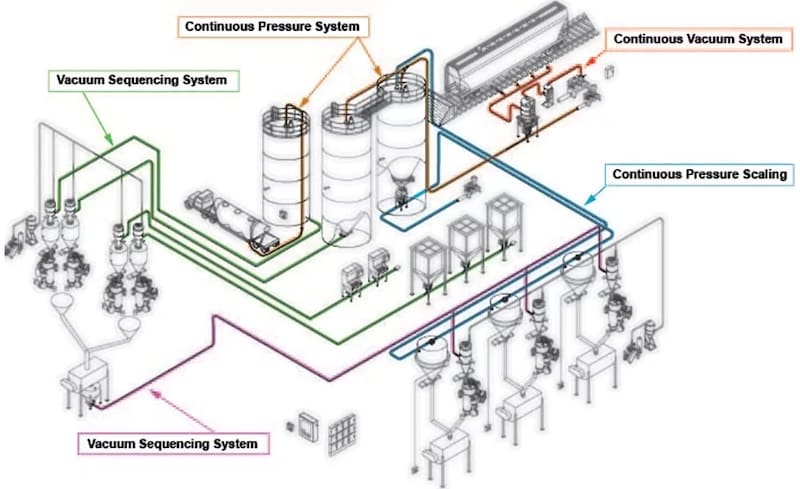

В зависимости от технологической задачи могут использоваться системы с разными режимами транспортировки, включая вакуумную и напорную подачу. В составе линии применяются приемники, загрузчики, шлюзовые устройства, фильтрация, трубопроводы, клапаны и средства автоматического управления.
Coperion указывает, что пневматические системы проектируются как для отдельных узлов, так и для комплексных систем транспортировки сыпучих материалов, включая сложные для перемещения, хрупкие и абразивные продукты.
Вакуумная транспортировка
При вакуумном перемещении материал втягивается воздушным потоком к приемному устройству. Такая схема применяется, например, для подачи продукта к бункеру, питателю или технологической машине на относительно небольшом расстоянии.
Вакуумные загрузчики Coperion K-Tron выпускаются в исполнениях для порошков и пеллет, включая автономные и Venturi-варианты. Производитель также предусматривает их применение для загрузки бункеров и пополнения бункеров весовых питателей.
Напорный пневмотранспорт
При напорной схеме материал перемещается воздушным потоком от точки подачи к месту назначения. Такой вариант используется в составе более протяженных систем и технологических линий, где требуется контролируемая передача материала между несколькими узлами.
Для сложных систем важны не только источник воздуха и трубопровод. Необходимо согласовать режим транспортировки с характеристиками продукта, загрузкой системы, точками переключения и оборудованием на входе и выходе.
Загрузчики и оборудование для загрузки сыпучих материалов
Загрузочное оборудование применяется на участке передачи материала из производственной системы в транспортную тару или технологическую емкость. Его конструкция зависит от назначения: загрузка бункера, контейнера, автомобиля, железнодорожного вагона или другой емкости требует разных решений.
Для небольших участков перемещения могут использоваться вакуумные загрузчики, которые передают порошки, гранулы и пеллеты к одной точке назначения. В централизованных системах несколько загрузчиков могут работать как элементы общей системы материалоподачи.
Телескопические загрузчики
Телескопический загрузчик применяется для контролируемой подачи сыпучего продукта в транспортную емкость. Один из специализированных вариантов, представленных в решениях Coperion, связан с загрузкой железнодорожных вагонов сыпучими продуктами, в частности полимерными гранулами.
Такая система может объединять горизонтальный позиционер, телескопический загрузчик и распределительное устройство. В комплекс также могут входить весовое оборудование и система управления загрузкой.
Для железнодорожной загрузки Coperion описывает системы, в которых телескопические загрузчики работают совместно с распределителями и весами, контролирующими массу загружаемого продукта и предотвращающими перегрузку вагона.
При выборе такого оборудования необходимо учитывать тип транспортной емкости, геометрию загрузочного пространства, свойства продукта, необходимую производительность и требования к равномерности распределения материала.
Конвеєрні та прохідні ваги
Коли матеріал переміщується безперервним потоком, контроль його кількості може здійснюватися безпосередньо на транспортній ділянці. Для цього застосовуються конвеєрні ваги та вагові живильники.
Конвеєрні ваги дають змогу контролювати масовий потік матеріалу, що проходить стрічкою. Вагові живильники додатково регулюють подачу продукту із заданою продуктивністю, тому їх використовують не лише для вимірювання, а й для керування технологічним потоком.
У лінійці Coperion представлені belt scales і weigh feeders для порошків, гранул та кускових матеріалів. Конкретне виконання обирається з урахуванням продуктивності, характеристик матеріалу, ширини стрічки, умов монтажу та навколишнього середовища.
Наприклад, бункерні ваги ND призначені для безперервного вимірювання потоку сипучих матеріалів. Виробник зазначає можливість застосування для піску, гравію, щебеню та інших матеріалів, а також різні варіанти встановлення на конвеєрні роликоопори.
Живильники для подачі сипучих матеріалів.
Живильник встановлюється там, де необхідно не просто переміщувати продукт, а забезпечити контрольовану його подачу до наступного технологічного вузла.
Залежно від властивостей продукту застосовуються шнекові, вібраційні, вагові стрічкові та інші типи живильників. Під час вибору необхідно враховувати сипкість матеріалу, схильність до злежування, гранулометричний склад, насипну щільність, абразивність і необхідний діапазон подачі.
Для вільно сипких і крихких матеріалів Coperion K-Tron пропонує Smart Weigh Belt — вагові стрічкові живильники, що забезпечують гравіметричну подачу. Виробник зазначає можливість їх застосування для матеріалів із різними характеристиками потоку, зокрема для продуктів, які бажано транспортувати та дозувати дбайливо.
Просіювачі для порошків і гранул.
Просіювання є важливою операцією перед подальшою переробкою або пакуванням продукту. Воно дає змогу відокремити частинки, які не відповідають заданому розміру, та видалити небажані включення.
Промислові просіювачі можуть встановлюватися безпосередньо в технологічну лінію або працювати в гравітаційній схемі. Для пневматичних систем використовуються виконання, розраховані на роботу у вакуумі або під надлишковим тиском.

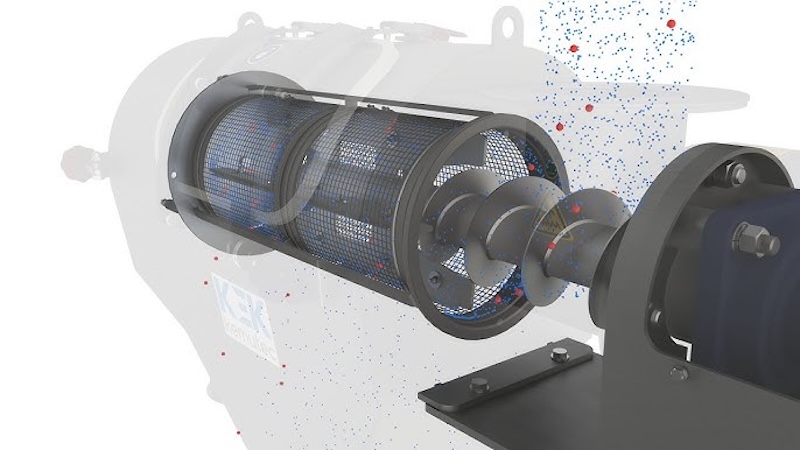

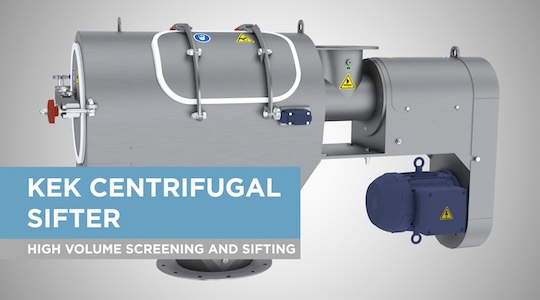

Центрифужні просіювачі KEK Centrifugal Sifter компанії Kemutec призначені для обробки порошків і гранульованих продуктів. Виробник зазначає можливість застосування як у гравітаційних, так і в пневматичних inline-системах. Діапазон продуктивності залежить від моделі та конкретного продукту.
Під час вибору просіювача необхідно визначити необхідну продуктивність, розмір комірки сита, допустимий розмір частинок, властивості продукту та спосіб інтеграції обладнання в наявний потік.
Грудкорозбивачі та руйнувачі агломератів.
Порошки та інші сипучі матеріали можуть злежуватися під час зберігання та транспортування. У результаті в технологічний процес надходять великі грудки, які ускладнюють дозування, просіювання та подальшу переробку.
Для попереднього руйнування таких агломератів застосовуються грудкорозбивачі. Вони встановлюються перед просіювачем, млином, дозатором або іншим обладнанням, якщо необхідно привести розмір продукту до більш однорідного стану.

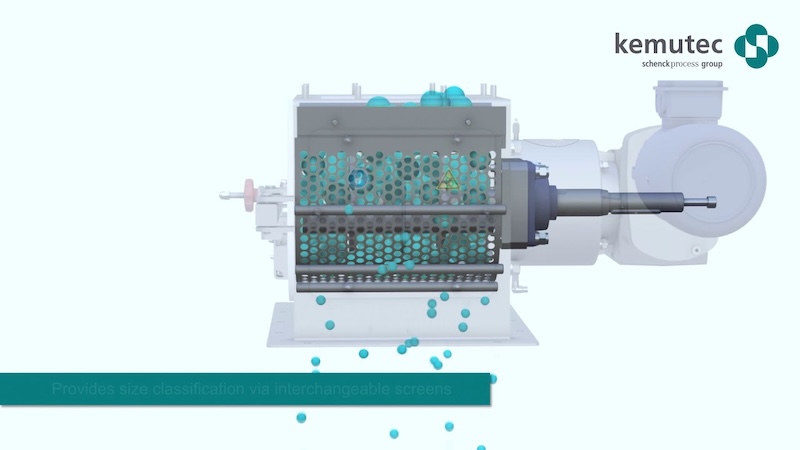

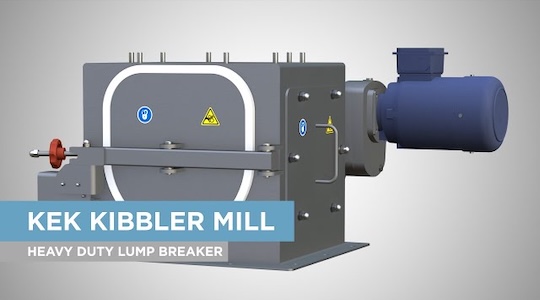

KEK Kibbler компанії Kemutec призначений для грубого попереднього руйнування та подрібнення. Залежно від конфігурації обладнання може зменшувати великі грудки розміром до 150 мм до частинок розміром близько 2–3 мм; фактичний результат залежить від матеріалу, встановленого сита та проєктної конфігурації.
Принцип роботи ґрунтується на поєднанні ударного впливу, дроблення, різання та стирання. Використання змінних сит дає змогу впливати на кінцевий розмір отримуваного продукту.
Млини для подрібнення сипучих продуктів.
Млин застосовується тоді, коли одного руйнування великих агломератів недостатньо й необхідно отримати заданий ступінь подрібнення або більш однорідний розподіл частинок.
У промисловій лінії млин може розташовуватися перед просіюванням, після нього або працювати як окремий етап обробки. Вибір обладнання визначається необхідною крупністю продукту, чутливістю до нагрівання, продуктивністю та характеристиками вихідної сировини.
У портфелі Kemutec, що входить до рішень Coperion, представлені різні типи млинів: конусні, універсальні, ударні та повітряно-класифікаційні. Вони призначені для різних завдань — від руйнування агломератів до отримання тонкодисперсних порошків.
Подрібнення в технологічному потоці
Для безперервного виробництва обладнання для подрібнення може інтегруватися безпосередньо в технологічну лінію. У цьому випадку продукт надходить у млин із попереднього вузла, проходить обробку та передається далі — наприклад, на просіювання, змішування або дозування.
Для чутливих до температури порошків застосовуються спеціалізовані рішення. Наприклад, PPS Air Classifier Mill компанії Kemutec використовує внутрішню повітряну класифікацію та призначений для контрольованого тонкого подрібнення, зокрема термочутливих порошків. Виробник наводить типовий діапазон розміру частинок D50 до 5–10 мкм для відповідних застосувань і конфігурацій.
Як об’єднати транспортування, просіювання та подрібнення в одну систему.
Для промислового виробництва окремі машини доцільно розглядати як елементи єдиного матеріального потоку. Типова схема може включати кілька послідовних операцій:
Приймання продукту. Сировина надходить із силосу, бункера, біг-бега, контейнера або іншого джерела.
Транспортування. Матеріал переміщується до наступної ділянки механічним або пневматичним способом.
Руйнування агломератів. За необхідності великі грудки попередньо руйнуються.
Подрібнення. Продукт доводиться до необхідного ступеня подрібнення.
Просіювання. Із потоку відокремлюються частинки, які не відповідають заданій фракції, а також небажані включення.
Зважування та дозування. Потік продукту контролюється перед подачею на наступний технологічний етап.
Передача до технологічного обладнання. Підготовлений матеріал направляється до змішувача, дозатора, екструдера, фасувальної машини або іншої установки.
Не кожна лінія потребує всіх перелічених операцій. Наприклад, для вільно сипкого грануляту може бути достатньо транспортування та дозованої подачі. Для злежаного порошку додатково знадобляться руйнування грудок і просіювання. Якщо необхідно змінити гранулометричний склад, до схеми включається млин.
Автоматизація транспортування сипучих продуктів.
Сучасна система подачі матеріалів повинна працювати узгоджено з обладнанням, встановленим до та після неї. Тому під час проєктування враховуються не лише самі транспортні пристрої, а й система керування.
автоматичне увімкнення та зупинка обладнання;
контроль рівня у приймальних ємностях;
регулювання продуктивності живильників;
контроль масового потоку;
перемикання напрямку подачі продукту;
контроль стану фільтрів та пневматичної системи;
діагностика обладнання;
узгодження роботи транспортної системи з технологічним обладнанням.
Coperion K-Tron використовує власні системи керування для інтеграції обладнання подачі та зважування у виробничу систему. Наприклад, SmartConnex об’єднує функції керування та обміну даними між відповідними вузлами системи подачі.
FAQ: поширені запитання
Яке обладнання використовується для транспортування сипучих продуктів?
Залежно від продукту та відстані переміщення застосовуються пневматичні системи, вакуумні завантажувачі, механічні транспортні пристрої, живильники та спеціалізовані завантажувачі. Вибір визначається властивостями матеріалу та необхідною продуктивністю.
Коли доцільно використовувати пневматичний транспорт?
Пневмотранспорт зручний, коли необхідно переміщувати порошки або гранули закритим трубопроводом між віддаленими ділянками виробництва. Він дає змогу проєктувати складні траси та інтегрувати транспортування з приймальними пристроями, фільтрами, живильниками й технологічним обладнанням.
Для чого потрібні конвеєрні ваги?
Конвеєрні ваги дають змогу контролювати кількість матеріалу, що проходить транспортним конвеєром. У поєднанні з ваговим живильником можна не лише вимірювати потік, а й регулювати подачу продукту.
Навіщо встановлювати просіювач після млина?
Просіювання дає змогу відокремити частинки, які не відповідають заданому розміру. Така схема застосовується, коли після подрібнення необхідно отримати контрольовані гранулометричні характеристики продукту.
У чому відмінність грудкорозбивача від млина?
Грудкорозбивач призначений насамперед для усунення великих агломератів і відновлення сипкості продукту. Млин використовується для більш контрольованого зменшення розміру частинок та отримання необхідного ступеня подрібнення.
Чи можна встановити обладнання в наявну виробничу лінію?
Так, за умови відповідності продуктивності, точок підключення, висотних відміток, характеристик продукту та системи керування. Перед інтеграцією необхідно перевірити параметри наявних бункерів, конвеєрів, фільтрів, живильників і технологічних машин.
Чи можна автоматизувати транспортування сипучих матеріалів?
Так. Система може включати автоматичне керування подачею, контроль рівня, регулювання продуктивності живильників, зважування, перемикання потоків та обмін даними із загальною системою керування виробництвом.
Обладнання для транспортування сипучих продуктів підбирається як частина технологічного процесу, а не як окрема універсальна машина. Для однієї лінії достатньо пневматичної подачі та приймального бункера, для іншої знадобиться комплекс із завантажувачів, живильників, ваг, просіювача, грудкорозбивача та млина.
Під час проєктування важливо враховувати не лише необхідну продуктивність, а й властивості матеріалу, відстань транспортування, умови експлуатації, вимоги до гігієни, точності подачі та можливості подальшої автоматизації.
Зв’яжіться з нами, щоб підібрати конфігурацію обладнання відповідно до характеристик вашого продукту та параметрів наявної або проєктованої технологічної лінії.
