Залежно від умов експлуатації застосовують телескопічні, висувні та шарнірні стрічкові конвеєри. Рухомі секції дозволяють змінювати положення точки вивантаження, подавати мішки вглиб кузова або вагона та зменшувати обсяг ручного перенесення вантажів. Конфігурацію підбирають з урахуванням типу транспорту, характеристик мішків, необхідної продуктивності та планування завантажувальної зони.
Призначення та сфери застосування навантажувачів мішків
Після фасування та закриття мішків продукцію необхідно перемістити до складу або відвантажити замовнику. При ручному завантаженні значна частина робочого часу витрачається на перенесення мішків від конвеєра до транспортного засобу. Особливо це відчутно під час завантаження довгих кузовів, контейнерів і залізничних вагонів.
Стрічковий навантажувач механізує транспортування мішків до робочої зони укладання. Оператор отримує продукцію безпосередньо біля місця її розміщення, а положення конвеєра можна коригувати в міру заповнення транспортного засобу.
Таке обладнання застосовують для завантаження фасованої продукції підприємств різних галузей:
- Борошномельна промисловість — борошно, висівки та інша продукція в мішках.
- Аграрний сектор — зерно, крупи, насіння та інші фасовані сільськогосподарські продукти.
- Комбікормова промисловість — готові корми та кормові суміші.
- Виробництво добрив — мінеральні й органічні добрива в мішках.
- Будівельна промисловість — цемент, сухі будівельні суміші та порошкові матеріали.
- Хімічна промисловість — фасована гранульована та порошкоподібна продукція за умови сумісності обладнання з її властивостями.
Визначальним фактором є не лише вид продукту, а й характеристики заповненого мішка: маса, розміри, форма, матеріал упаковки, стійкість швів та поведінка під час транспортування стрічкою.
Основні типи конвеєрів для завантаження мішків
Конструкцію завантажувача обирають залежно від відстані транспортування, геометрії транспортного засобу та необхідності переміщення точки вивантаження.
Телескопічні стрічкові навантажувачі

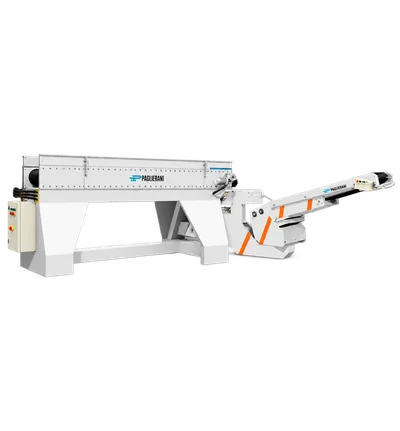

Телескопічний навантажувач мішків оснащується висувною конвеєрною секцією, яка дозволяє змінювати робочу довжину обладнання. Під час завантаження автомобіля або контейнера конвеєр висувається всередину транспортного засобу, скорочуючи відстань ручного переміщення продукції.
У міру заповнення кузова робочу секцію можна поступово втягувати. Це особливо зручно для транспорту з великою довжиною вантажного відсіку.
Висувні конвеєри
Висувні, або ретракційні, конвеєри застосовують там, де необхідно змінювати положення робочої частини відносно зони завантаження. Вони допомагають організувати подачу мішків без постійного переміщення всієї транспортної системи.
Такі рішення можуть використовуватися на стаціонарних відвантажувальних ділянках, де транспорт регулярно встановлюється біля завантажувального поста.
Шарнірні та поворотні конвеєри
Шарнірна конструкція передбачає з'єднання конвеєрних секцій із можливістю зміни їхнього взаємного положення. Це дозволяє адаптувати траєкторію подачі мішків до розташування транспортного засобу та робочої зони.
Залежно від виконання обладнання може поєднувати шарнірні, похилі та телескопічні ділянки. Конкретні напрямки переміщення і способи регулювання визначаються конструкцією машини.
Мобільні навантажувачі мішків
Мобільні системи призначені для підприємств, де завантаження здійснюється на різних постах. Пересувна рама дозволяє позиціонувати обладнання відносно автомобіля або вагона. У деяких конструкціях переміщення здійснюється за допомогою моторизованих коліс.
Вибір мобільного виконання залежить від стану підлоги, доступного простору, маршрутів руху транспорту та необхідності використання одного навантажувача на кількох робочих ділянках.
Як працює стрічковий навантажувач мішків
Робочий процес складається з послідовної подачі заповнених мішків, їх транспортування конвеєром та передачі в зону укладання. Склад операцій залежить від конструкції завантажувача та ступеня автоматизації лінії.
1. Подача мішків на конвеєр
Заповнені та закриті мішки надходять із пакувальної лінії, накопичувального конвеєра або іншої ділянки транспортування. Передача має забезпечувати правильне положення мішка на стрічці та відповідати швидкості роботи наступного обладнання.
2. Переміщення до транспортного засобу
Приводна стрічка транспортує мішки вздовж конвеєрних секцій. Для переміщення використовуються електроприводи, а конструкція стрічки підбирається відповідно до характеристик вантажу та умов роботи.
При проєктуванні важливо враховувати нахил конвеєра, стійкість мішків, переходи між секціями та можливість зміщення упаковки під час руху.
3. Позиціонування робочої частини
Оператор змінює положення завантажувальної секції відповідно до поточної зони укладання. У телескопічних системах регулюється виліт конвеєра, а в шарнірних конструкціях можуть змінюватися кут і висота робочої частини.
Залежно від моделі для регулювання можуть використовуватися електромеханічні або гідравлічні приводи.
4. Передача мішків у зону укладання
На виході конвеєра мішки надходять до оператора, який розміщує їх у кузові, контейнері або вагоні відповідно до схеми завантаження. У міру заповнення транспорту положення робочої секції змінюється.
Важливо розрізняти механізовану подачу та автоматичне укладання: звичайний стрічковий навантажувач транспортує мішки, але сам по собі не обов'язково виконує їх автоматичне штабелювання.
Завантаження мішків у вантажівки, контейнери та залізничні вагони
Завантаження вантажних автомобілів
Для автомобільного транспорту основне завдання полягає в подачі мішків у різні частини кузова. Телескопічний конвеєр дозволяє починати роботу в дальній частині вантажного відсіку та поступово скорочувати виліт у міру заповнення.
При виборі враховують висоту кузова, довжину вантажної платформи, розміри дверного отвору, спосіб під'їзду автомобіля та організацію робочого місця персоналу.
Завантаження морських і автомобільних контейнерів
Під час завантаження контейнерів важливо забезпечити подачу мішків на значну відстань усередину обмеженого простору. Для цього можуть застосовуватися телескопічні системи, конструкція яких дозволяє змінювати довжину робочої частини.
Окрему увагу приділяють габаритам входу, висоті підлоги контейнера, допустимому навантаженню та доступному простору для роботи оператора.
Завантаження залізничних вагонів

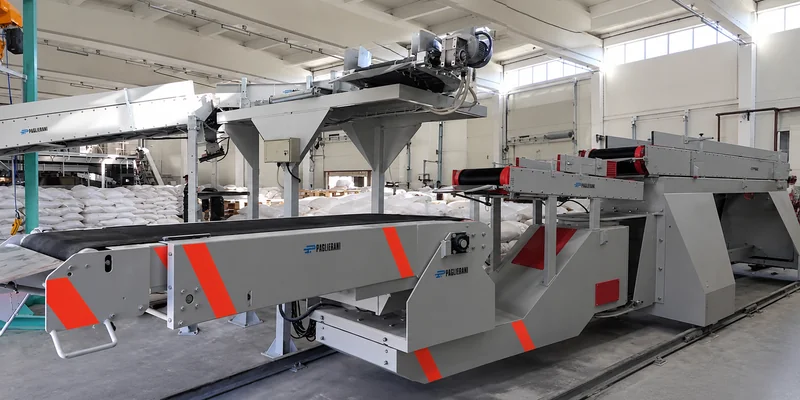

Для залізничних вагонів можуть використовуватися мобільні багатосекційні конвеєри з регульованим положенням робочої частини. Такі системи дозволяють подавати мішки через вантажний отвір і переміщувати точку вивантаження відповідно до схеми укладання.
Під час проєктування враховують розташування дверей вагона, висоту підлоги, доступ до внутрішніх зон, можливість переміщення обладнання вздовж завантажувального фронту та безпечне розміщення персоналу.
Як підібрати стрічковий навантажувач для підприємства
Перед замовленням необхідно визначити, які саме операції має виконувати обладнання: подавати мішки до кузова, переміщувати їх углиб транспортного засобу, працювати на кількох постах або приймати продукцію безпосередньо від фасувальної лінії.
Для підготовки технічної пропозиції бажано надати:
- Назву та характеристики фасованого продукту.
- Масу, довжину, ширину й товщину заповненого мішка.
- Тип і матеріал упаковки.
- Необхідну продуктивність у мішках за годину.
- Типи транспортних засобів, які потрібно завантажувати.
- Габарити кузова, контейнера або вагона.
- Висоту й розташування точки приймання мішків.
- План приміщення або завантажувального майданчика.
- Вимоги до мобільності та регулювання робочих секцій.
- Інформацію про наявне пакувальне й конвеєрне обладнання.
На основі цих даних можна визначити необхідну конструкцію, робочу довжину, спосіб регулювання, вимоги до приводів та інтеграції з виробничою лінією.
Завантаження мішків у вантажівку Paglierani BRA
Завантаження мішків у вантажівку Paglierani BRSI
Завантаження мішків у вантажівку Paglierani BM
Завантаження мішків у вантажівку Paglierani BR
Завантаження мішків у вантажівку Paglierani BRS
Система завантаження мішків у вагони BAD
FAQ: поширені запитання
Який навантажувач краще вибрати для завантаження мішків у вантажівку?
Для довгих кузовів доцільно розглянути телескопічний стрічковий конвеєр, який дозволяє змінювати положення точки подачі. Остаточний вибір залежить від габаритів автомобіля, маси мішків, продуктивності та умов завантаження.
Чим телескопічний навантажувач відрізняється від звичайного стрічкового конвеєра?
Звичайний стаціонарний конвеєр має переважно фіксовану робочу довжину. Телескопічний оснащується висувними секціями, які дозволяють змінювати відстань транспортування та положення точки вивантаження без переміщення всієї машини.
Яка продуктивність стрічкового навантажувача мішків?
Продуктивність залежить від моделі, швидкості стрічки, розмірів і маси мішків, інтервалу між ними та організації укладання. Для підбору потрібно визначити необхідну кількість мішків за годину й перевірити можливості всієї завантажувальної ділянки.
Чи можна завантажувати паперові та поліпропіленові мішки?
Можливість транспортування різних типів мішків визначається їхньою масою, геометрією, матеріалом поверхні та характеристиками конвеєрної стрічки. Сумісність конкретного виду упаковки необхідно перевіряти під час підбору обладнання.
Чи підходить один навантажувач для вантажівок і залізничних вагонів?
Це можливо за умови, що робочий діапазон, габарити, мобільність і конструкція машини відповідають обом типам транспорту. Необхідно порівняти висоту завантаження, розташування отворів, доступний простір і потрібний виліт конвеєра.
Чи можна підключити навантажувач до наявної пакувальної лінії?
Так, за умови технічної сумісності. Потрібно узгодити продуктивність, висоту та напрямок передачі мішків, швидкість конвеєрів, електричні інтерфейси й систему керування. За потреби передбачають проміжні транспортні секції.
Чи виконує стрічковий навантажувач автоматичне укладання мішків?
Основне призначення стрічкового навантажувача — механізована подача мішків до місця розміщення. Укладання зазвичай виконує оператор. Для автоматичного штабелювання необхідно окремо розглядати спеціалізовані системи та відповідну конфігурацію лінії.
Які дані потрібні для розрахунку вартості навантажувача мішків?
Необхідно вказати тип продукту, масу та габарити мішка, потрібну продуктивність, тип транспорту, розміри завантажувальної зони, висоту подачі та вимоги до мобільності. Бажано додати план ділянки або фотографії місця встановлення.
