Такі машини застосовують для фасування рідких, пастоподібних, сипучих і гранульованих продуктів. Залежно від конструкції та комплектації обладнання може виготовляти пакети дой-пак із донною складкою, плоскі пакети з трьома або чотирма швами, упаковку із ZIP-застібкою, дозувальним носиком або фігурним контуром.

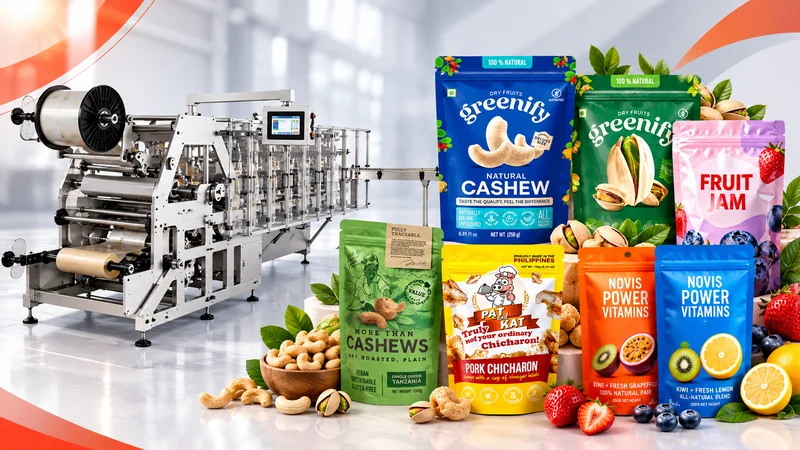

Принцип роботи горизонтальної машини HFFS
Горизонтальна формувально-фасувальна машина послідовно виконує операції з пакувальним матеріалом і продуктом. На відміну від обладнання для готових пакетів, тут упаковка виготовляється всередині самої машини.
Розмотування рулонної плівки та контроль натягу
Рулон ламінованої плівки встановлюється на розмотувальному пристрої. Система подачі забезпечує рівномірне переміщення матеріалу через напрямні ролики та механізми контролю натягу.
Для роботи з попередньо надрукованою упаковкою використовується фотодатчик друкованої мітки, який допомагає синхронізувати положення зображення з операціями зварювання та відрізання.
Формування донної складки дой-пак
Плівка проходить через формувальний вузол, який створює геометрію майбутнього пакета. Для стійкої упаковки типу дой-пак формується донна складка (bottom gusset), завдяки якій заповнений пакет може стояти вертикально.
Глибина складки, ширина пакета та розташування швів визначаються конструкцією формувального оснащення й погодженим кресленням упаковки.
Термозварювання бокових швів і відрізання пакета
Зварювальні губки з'єднують шари термозварюваного матеріалу, утворюючи бокові та донні шви відповідно до конструкції пакета. Після цього відрізний механізм відокремлює сформовану упаковку від полотна плівки.
Для якісного зварювання важливі температура, тиск, час контакту та сумісність внутрішнього шару плівки з технологією термозварювання.
Розкриття пакета та автоматичне дозування
Сформований пакет утримується транспортними захватами. Вакуумний механізм розкриття відкриває горловину, після чого дозувальна система подає встановлену порцію продукту.
Тип дозатора підбирається відповідно до властивостей продукту: насосний або поршневий для рідин і паст, шнековий для порошків, ваговий для гранульованих і штучних продуктів.
Остаточне запаювання та виведення готової упаковки
Після наповнення пакет переміщується до станції верхнього термозварювання. За необхідності перед закриванням може виконуватися видалення надлишкового повітря або газозаміщення (MAP), якщо така функція передбачена комплектацією.
Готова упаковка передається на відвідний конвеєр для маркування, контролю маси, перевірки герметичності або подальшого групового пакування.
Формати упаковки з рулонної плівки
Конструкція горизонтальної пакувальної машини визначає перелік доступних форматів. Виробничі лінії HFFS можуть оснащуватися додатковими вузлами для виготовлення різних типів гнучкої упаковки.
- Стандартний дой-пак (Stand-Up Pouch) — пакет із донною складкою для вертикального розміщення на полиці.
- Дой-пак із ZIP-застібкою — упаковка з повторним закриванням, для якої застосовується модуль подачі та приварювання ZIP-профілю.
- Дой-пак із носиком (Spout Pouch) — пакет із дозувальним штуцером, що встановлюється та герметично приварюється спеціальним модулем.
- Фігурний дой-пак (Shaped Pouch) — упаковка з контурним висіканням відповідно до затвердженої форми.
- Плоский пакет із трьома швами (3-Side Seal) — формат для порційної упаковки харчових та інших продуктів.
- Пакет із чотирма швами (4-Side Seal) — плоска упаковка з герметизацією по периметру.
- Пакет із євроотвором — упаковка з отвором для підвішування, сформованим додатковим висікальним вузлом.
Наявність ZIP-модуля, станції встановлення носика, висікального механізму або вузла газозаміщення уточнюється під час підбору конкретної конфігурації.
Які продукти можна фасувати в пакети дой-пак
Рідкі продукти та напої
Горизонтальні машини для фасування рідин можуть використовуватися для соків, сиропів, олій, соусів, рідких харчових концентратів та інших продуктів із відповідними реологічними характеристиками.
Вибір насосного або поршневого дозатора залежить від в'язкості, температури, наявності твердих включень і необхідної точності наповнення. Для продуктів, що піняться, може знадобитися спеціальна конструкція наповнювальної насадки.
Пастоподібні та в'язкі продукти
Для кетчупу, майонезу, томатної пасти, джемів, фруктових пюре та кремоподібних мас застосовують об'ємне дозування з урахуванням в'язкості та структури продукту.
Особливу увагу приділяють чистоті зони зварювання, оскільки залишки продукту на внутрішніх поверхнях пакета можуть погіршувати якість герметичного шва.
Сипучі та гранульовані продукти
Для круп, рису, цукру, насіння, горіхів, кавових зерен, снеків і кормів можуть використовуватися лінійні або мультиголовкові вагові дозатори. Такі системи формують порції за масою та синхронізуються з циклом пакувальної машини.
Для крихких продуктів важливі конструкція тракту подачі, висота падіння та мінімізація механічного впливу під час наповнення.
Порошки та сухі суміші
Шнекове дозування порошків застосовується для спецій, сухих харчових інгредієнтів, порошкових сумішей та інших дрібнодисперсних продуктів.
Під час проєктування враховують насипну щільність, пиловиділення, злежуваність і здатність продукту стабільно надходити до дозувального шнека.
Переваги формування дой-пак із рулонної плівки
- Виготовлення пакета безпосередньо на машині — не потрібна окрема поставка попередньо сформованої упаковки.
- Поєднання формування, фасування та запаювання — основні операції виконуються в одному автоматизованому циклі.
- Гнучкість форматів — за наявності відповідного оснащення можливий перехід між різними розмірами та конструкціями пакетів.
- Контроль геометрії упаковки — параметри формування узгоджуються з технологічними налаштуваннями машини.
- Можливість інтеграції дозаторів — система адаптується до різних типів продукції.
- Автоматизація виробничої лінії — пакування синхронізується з подачею продукту, контролем якості та вторинним пакуванням.
Економічна доцільність використання рулонної плівки визначається обсягом виробництва, вартістю матеріалів, витратами на оснащення, відходами під час формування та частотою зміни форматів.
Як вибрати горизонтальну пакувальну машину дой-пак
Для правильного підбору обладнання для формування пакетів із рулонної плівки необхідно визначити параметри продукту, пакувального матеріалу та виробничої лінії.
- Продукт: назва, склад, в'язкість або сипкість, температура, наявність включень.
- Доза: маса або об'єм одного пакета, допустиме відхилення.
- Формат упаковки: стандартний дой-пак, ZIP, носик, фігурний пакет або плоска упаковка.
- Розміри: ширина, висота, донна складка та креслення готового пакета.
- Пакувальний матеріал: структура ламінату, товщина, ширина рулону, напрям намотування.
- Продуктивність: необхідна кількість пакетів за хвилину та за зміну.
- Додаткові функції: газозаміщення, маркування, контроль ваги, металодетекція.
- Умови виробництва: доступна площа, електроживлення, стиснене повітря, вимоги до очищення.
Для складних продуктів бажано провести тестове фасування із використанням реального продукту та запланованого пакувального матеріалу. Це дозволяє перевірити точність дозування, стабільність формування та якість герметичних швів.
FAQ: поширені запитання
Чим відрізняється горизонтальна машина дой-пак із рулонної плівки від машини для готових пакетів?
Машина HFFS самостійно формує пакет із рулонної плівки, наповнює та запаює його. Машина для готових пакетів використовує упаковку, виготовлену на іншому обладнанні. Вибір залежить від обсягів виробництва, складності пакета, вартості матеріалів і необхідної гнучкості форматів.
Чи можна виготовляти дой-пак із ZIP-застібкою безпосередньо з рулону?
Так. Для цього горизонтальна машина повинна мати модуль подачі, позиціонування та приварювання ZIP-профілю. Необхідно погодити розміри пакета, положення застібки та параметри пакувальної плівки.
Чи можна формувати пакети дой-пак із носиком?
Так, якщо конструкція машини передбачає станцію встановлення та герметичного приварювання носика. Потрібно узгодити тип штуцера, його розташування, конструкцію пакета та властивості продукту.
Які дозатори використовуються для рідин, порошків і гранул?
Для рідин і паст застосовують насосні або поршневі дозатори, для порошків — шнекові системи, для гранульованих продуктів — вагові дозатори. Конкретний варіант підбирається за фізичними властивостями продукту та необхідною точністю.
Яка продуктивність горизонтальної пакувальної машини дой-пак?
Продуктивність HFFS залежить від моделі, розмірів пакета, дози, властивостей продукту та встановлених модулів. Для визначення фактичної швидкості необхідно розрахувати повний технологічний цикл і перевірити його під час випробувань.
Чи може одна машина працювати з різними розмірами пакетів?
Так, у межах допустимого форматного діапазону конкретної моделі. Перехід між розмірами може потребувати переналаштування або заміни формувального оснащення. Для ZIP-пакетів і упаковки з носиком також перевіряють сумісність відповідних модулів.
Чи можна інтегрувати машину в автоматизовану виробничу лінію?
Так. Горизонтальні пакувальні машини можуть синхронізуватися з дозаторами, системами подачі продукту, транспортерами, контрольними вагами, металодетекторами та обладнанням для вторинного пакування. Для інтеграції узгоджують продуктивність, сигнали керування та компонування лінії.
Які дані потрібні для розрахунку вартості машини дой-пак?
Для підготовки пропозиції необхідні характеристики продукту, маса або об'єм дози, креслення пакета, структура рулонної плівки, бажана продуктивність і перелік додаткових функцій. За цими даними визначають конфігурацію обладнання та склад виробничої лінії.
