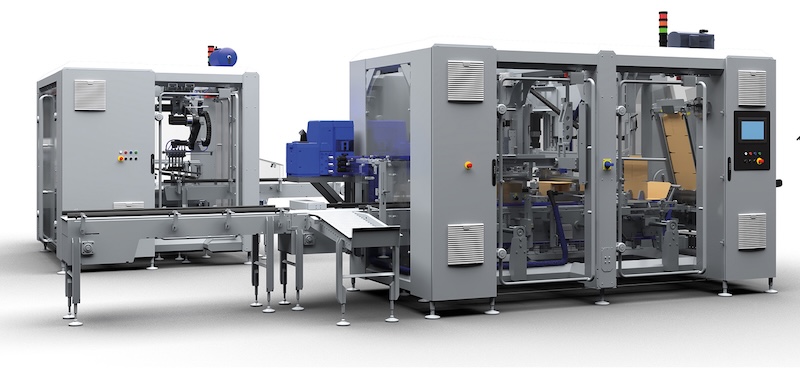

Wrap-around пакувальники для групового пакування в картон

Такий принцип застосовують на автоматичних лініях, де потрібно об’єднати пляшки, банки, флакони, пачки, лотки або іншу стійку упаковку в компактний картонний короб.

Обладнання підбирають не за назвою технології, а за сукупністю параметрів: формою та масою виробу, стійкістю первинної упаковки, схемою групування, конструкцією висічки, потрібною продуктивністю та способом подальшого палетування. Універсальної швидкості, діапазону розмірів або переліку сумісних продуктів для всіх машин не існує. Ці показники підтверджують для конкретного проєкту після аналізу зразків, креслень і режиму роботи лінії.

Wrap-around — це спосіб вторинного пакування, за якого короб не подається в машину у попередньо сформованому вигляді. Плоска висічка з гофрокартону або іншого узгодженого картону обгортається навколо групи продукції та перетворюється на жорстку пакувальну конструкцію. З’єднувальні клапани зазвичай фіксуються термоклеєм.

На відміну від завантаження в готовий клапанний короб, продукт і картонна заготовка поєднуються в одному послідовному процесі. Це дає змогу узгодити внутрішній об’єм упаковки з геометрією групи та зменшити вільний простір, якщо конструкцію висічки й характеристики продукту розраховано правильно. Wrap-around належить до обладнання для вторинного пакування в картон і може бути частиною комплексної ділянки кінця лінії.

Технологія підходить для виробів, які можна стабільно подати, зорієнтувати та зібрати в групу до формування короба. Найчастіше це продукція в жорсткій або достатньо стійкій первинній упаковці:

• ПЕТ- та скляні пляшки;

• металеві й полімерні банки;

• флакони, каністри та контейнери;

• картонні пачки та коробочки;

• стаканчики, лотки та блоки продукції;

• жорсткі пакети та упаковки, що зберігають форму під час групування;

• харчові, фармацевтичні, косметичні та непродовольчі товари.

Сама назва продукту не гарантує сумісності. Наприклад, дві пляшки однакового об’єму можуть відрізнятися формою дна, положенням центра ваги, жорсткістю стінок і коефіцієнтом тертя. Ці відмінності впливають на стійкість під час розділення потоку, гальмування та переміщення сформованої групи. Для м’якого пакування може знадобитися підтримка знизу, напрямне оснащення або інший спосіб завантаження.

1. Подавання та розподіл продукції

Вироби надходять конвеєром із розливальної, фасувальної, картонажної або іншої первинної пакувальної машини. Напрямні, розділювачі потоку, сервоприводні стрічки чи інші механізми формують потрібну кількість рядів. Датчики контролюють інтервали та наявність продукту перед зоною групування.

2. Формування групи

Продукція збирається в конфігурацію, що відповідає майбутньому коробу: кілька виробів у ряду, кілька рядів або багатошаровий блок. Механізм має утримувати взаємне положення упаковок без пошкодження етикеток, кришок і стінок тари. Продуктивність ділянки залежить не лише від руху самої машини, а й від стабільності формування кожної групи.

3. Подавання картонної висічки

Плоскі заготовки розміщуються в магазині. Система відокремлює одну висічку, переносить її в робочу позицію та перевіряє наявність. Під час проєктування враховують розміри магазину, періодичність його поповнення та зручність завантаження картону оператором.

4. Розміщення продукту на заготовці

Сформована група подається на картонну висічку або суміщається з нею в зоні пакування. Конкретна кінематика залежить від напрямку вхідного потоку, властивостей продукту та конструкції машини. На цьому етапі особливо важливі точна синхронізація та відсутність зміщення окремих виробів.

5. Складання та склеювання короба

Напрямні та формувальні елементи послідовно піднімають стінки й складають клапани за лініями біговки. На задані ділянки наноситься термоклей, після чого з’єднання притискаються на час, необхідний для фіксації. Якість результату залежить від геометрії висічки, стану картону, температури та дози клею, точності нанесення й часу притискання.

6. Контроль і виведення готової упаковки

Сформований короб передається на відвідний конвеєр. У лінію можна включити контроль закривання клапанів, зчитування кодів, маркування, вагову перевірку або систему відбракування. Після цього короби спрямовуються до накопичувача або безпосередньо на палетування.

Термін wrap-around охоплює кілька конструктивних рішень. Обладнання може формувати повністю закритий короб, відкритий лоток, лоток із кришкою або торговельну упаковку із зонами, передбаченими для викладення товару. Можливість роботи з конкретним варіантом підтверджується конструкцією машини та кресленням висічки.

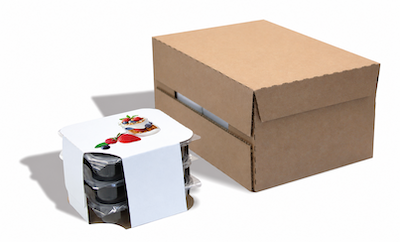

• Закритий wrap-around короб — стінки та клапани охоплюють групу з усіх боків.

• Картонний лоток — продукція фіксується основою та бічними стінками, верх залишається відкритим.

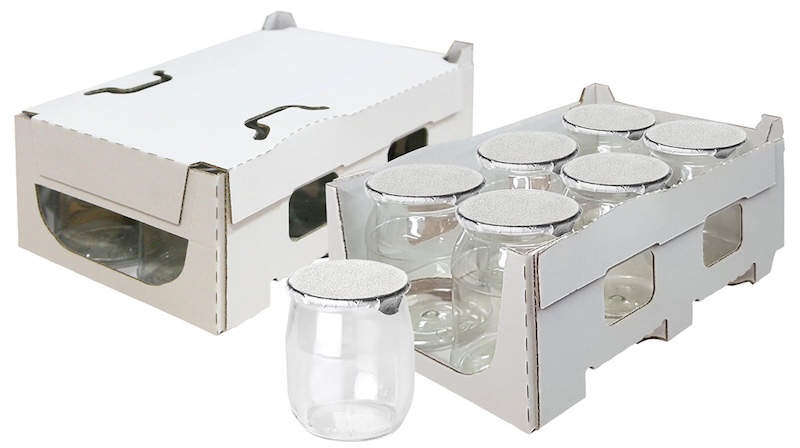

• Лоток із кришкою — використовуються одна або кілька картонних деталей залежно від проєкту.

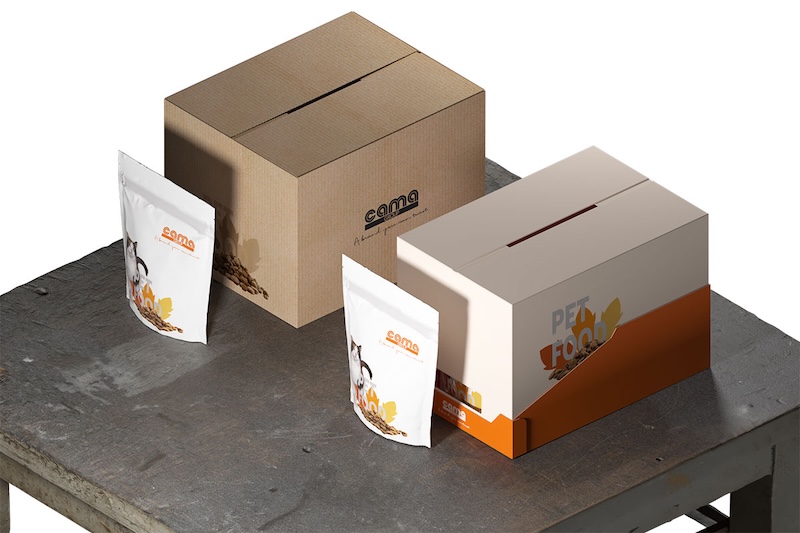

• Shelf-ready упаковка — конструкція спрощує розміщення продукції на торговельній полиці після видалення передбаченої частини картону.

Не можна переносити параметри одного типу короба на інший. Зміна висоти стінок, розмірів клапанів або кількості точок склеювання впливає на цикл формування, витрату матеріалу та жорсткість готової упаковки.

Клейова система включає плавильний модуль, подавальні шланги, аплікатори та контроль робочих параметрів. Клей наноситься точками або лініями відповідно до конструкції висічки. Після складання клапани утримуються до утворення стійкого з’єднання.

Для підбору важливі сумісність клею з картоном, діапазон робочої температури, відкритий час, швидкість схоплювання та умови експлуатації готової упаковки. Надмірне нанесення збільшує витрату й може забруднювати робочу зону, а недостатнє — знижує міцність з’єднання. Налаштування підтверджують випробуваннями на реальному матеріалі.

Перед запитом комерційної пропозиції необхідно підготувати вихідні дані:

1. перелік продуктів із розмірами, масою та фотографіями;

2. зразки первинної упаковки та опис допустимого впливу;

3. бажану схему групування для кожного формату;

4. креслення та зразки картонної висічки;

5. поточну й перспективну продуктивність;

6. план приміщення з розташуванням сусіднього обладнання;

7. напрямок і висоту вхідного та вихідного конвеєрів;

8. вимоги до маркування, контролю та відбракування;

9. параметри палети та схему укладання коробів;

10. умови експлуатації та доступні інженерні мережі.

Зразки продукту, картону та клею бажано випробувати до остаточного узгодження. Тести дають змогу перевірити стійкість групи, якість згинів, міцність з’єднання та зовнішній вигляд готової упаковки. У проєкті також передбачають навчання персоналу та подальше сервісне обслуговування.
