Залежно від виробничого завдання конвеєрна система може складатися з одного транспортера або комплексу взаємопов'язаних модулів із поворотами, підйомними ділянками, накопичувачами, системами розподілу продукції та автоматичним керуванням. Конструкція розробляється з урахуванням властивостей продукту, необхідної продуктивності, планування підприємства та умов експлуатації.
Що являє собою промислова конвеєрна система
Конвеєрна система — це комплекс механічного, приводного та керувального обладнання, який забезпечує переміщення продукції за визначеним технологічним маршрутом. Вона дозволяє організувати безперервну або циклічну подачу виробів, узгодити роботу окремих машин і зменшити потребу в ручному транспортуванні.
До складу системи залежно від проєкту можуть входити транспортні рами, стрічки або модульні полотна, ролики, ланцюгові механізми, електроприводи, датчики, напрямні, захисні огородження та шафи керування.
Для харчової промисловості особливе значення мають санітарна конструкція, доступність очищення, стійкість матеріалів до робочого середовища та можливість інтеграції конвеєра з технологічним обладнанням.
Основні типи промислових конвеєрів
Стрічкові конвеєри
Стрічкові транспортери використовують безперервну рухому стрічку для переміщення продукції. Вони можуть застосовуватися для хлібобулочних виробів, фасованих продуктів, коробок, лотків, окремих харчових виробів та іншої продукції, сумісної з вибраною транспортною поверхнею.
Стрічка підбирається відповідно до характеру контакту з продуктом, температури, вологості, навантаження та вимог до санітарної обробки. Для конкретного застосування можуть розглядатися полімерні транспортні матеріали та спеціальні виконання стрічок.
Модульні конвеєри
Модульні конвеєрні системи використовують транспортне полотно, сформоване з окремих взаємоз'єднаних елементів. Така конструкція дозволяє адаптувати робочу поверхню до особливостей продукції та технологічного процесу.
Модульні транспортери можуть використовуватися на ділянках подачі, охолодження, пакування та переміщення харчових продуктів. Можливість застосування в умовах низьких температур, інтенсивного миття або безпосереднього контакту з харчовою продукцією визначається матеріалом полотна та конструкцією обладнання.

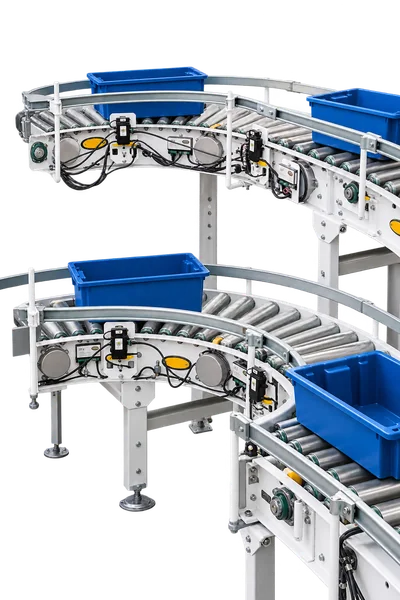

Роликові конвеєри
Роликові транспортери призначені для переміщення вантажів, які можуть стабільно спиратися на систему роликів. Це можуть бути картонні коробки, пластикові ящики, транспортні контейнери та палети.
Залежно від технологічної схеми застосовуються приводні або гравітаційні роликові секції. Вони можуть використовуватися для накопичення продукції, переміщення між пакувальними машинами та організації внутрішньої логістики.
Ланцюгові транспортери
Ланцюгові конвеєри застосовуються для транспортування вантажів, конструкція яких допускає опору на ланцюгові транспортні елементи. Такі системи можуть використовуватися для палет, контейнерів та інших виробів, що потребують спеціальної схеми переміщення.
Кількість ланцюгових гілок, тип приводу, несуча конструкція та спосіб передачі вантажу визначаються індивідуально.
Спіральні конвеєри
Спіральні конвеєри забезпечують переміщення продукції по гвинтовій траєкторії з використанням вертикального простору виробничого приміщення. Вони застосовуються там, де необхідно організувати довший транспортний маршрут на обмеженій площі.
У харчовій промисловості спіральні конвеєри можуть використовуватися для охолодження, заморожування та переміщення продукції між різними рівнями. Для виробництв із обмеженою площею особливий інтерес становлять спіральні системи шокового заморожування, які поєднують транспортування продукції з температурною обробкою.
Поворотні та похилі конвеєри
Поворотні транспортери змінюють напрямок переміщення продукції та дозволяють адаптувати маршрут до розташування обладнання. Похилі конвеєри забезпечують передачу виробів між різними рівнями виробничої лінії.
Для похилого транспортування необхідно враховувати стійкість продукції, коефіцієнт тертя, кут нахилу та потребу в додаткових утримувальних елементах.
Конвеєрні системи для різних галузей промисловості
Хлібопекарська та кондитерська промисловість
На хлібопекарських підприємствах конвеєри використовуються для переміщення тістових заготовок, хліба, булочних і кондитерських виробів між технологічними операціями. Транспортні системи можуть поєднувати формування, випікання, охолодження, заморожування та подальше пакування. Для комплексної автоматизації можуть застосовуватися пакувальні машини та автоматизовані пакувальні лінії.
При проєктуванні враховуються температура виробів, їхня форма, крихкість, схильність до прилипання та необхідність збереження стабільного потоку.
М'ясна та птахопереробна промисловість
На підприємствах із перероблення м'яса та птиці конвеєри застосовуються для транспортування сировини, порційних продуктів, напівфабрикатів і готової упаковки.
Особливу увагу приділяють гігієнічності конструкції, можливості очищення, стійкості матеріалів до вологи та сумісності з температурними умовами виробництва.
Рибна промисловість і перероблення морепродуктів
Конвеєрні лінії використовуються для переміщення риби, рибних напівфабрикатів і морепродуктів між ділянками оброблення, охолодження, заморожування та пакування.
Для таких виробництв важливо враховувати контакт із водою, солями, залишками продукту та мийними засобами. Матеріали й конструкція транспортера мають відповідати умовам конкретної технологічної ділянки.
Молочна промисловість і виробництво напоїв
На молочних підприємствах і лініях розливу конвеєри забезпечують переміщення пляшок, контейнерів, стаканчиків, лотків та групових упаковок.
Транспортна система може поєднувати наповнення, закривання, маркування, контроль і вторинне пакування. Важливими параметрами є стійкість тари, швидкість руху, накопичення та точність передачі між машинами.
Перероблення фруктів та овочів
Конвеєри можуть використовуватися для подачі фруктів і овочів на сортування, миття, інспекцію, оброблення та пакування. Для продукції, чутливої до механічного пошкодження, необхідно контролювати висоту падіння, швидкість і характер контакту з транспортною поверхнею.
Складська логістика та пакувальні підприємства
У складських і пакувальних комплексах конвеєрні системи переміщують коробки, ящики, транспортні контейнери та палетовані вантажі. Вони можуть поєднувати ділянки пакування, маркування, сортування, палетування та відвантаження. Для підприємств, які працюють із продукцією після заморожування, додатково важливо правильно підібрати обладнання для пакування заморожених продуктів.
Конвеєрні системи для охолодження та заморожування продукції
Окремий напрямок застосування промислових конвеєрів — інтеграція з установками шокового заморожування харчової продукції. У таких системах транспортер забезпечує переміщення продукту через технологічну зону протягом розрахованого часу.
Для підприємств, яким необхідно організувати тривалий маршрут транспортування в обмеженому просторі, можуть застосовуватися багатоярусні системи шокового заморожування. Вони дозволяють розмістити транспортну трасу на кількох рівнях.
Для заморожування дрібноштучної продукції, зокрема ягід, овочів та окремих харчових напівфабрикатів, можуть використовуватися флюїдизаційні тунелі заморожування. Їхня інтеграція з конвеєрними системами забезпечує автоматизовану подачу та відведення продукту.
Під час проєктування враховуються:
- вид продукту та його початкова температура;
- необхідна продуктивність у кг/год або одиницях продукції за годину;
- час перебування продукту в зоні охолодження чи заморожування;
- ширина та корисна площа транспортної поверхні;
- температурні умови експлуатації;
- доступний простір і схема завантаження та вивантаження;
- вимоги до очищення й технічного обслуговування.
Конкретна конфігурація визначається теплотехнічним і технологічним розрахунком.
Як вибрати промислову конвеєрну систему
Підбір транспортуючого обладнання починається з аналізу продукції та технологічного маршруту. Важливо визначити не лише тип конвеєра, а й спосіб взаємодії з усіма машинами виробничої лінії.
Для підготовки технічної пропозиції бажано надати:
- Назву продукту та опис його фізичних властивостей.
- Розміри, масу й форму виробів або упаковки.
- Необхідну продуктивність виробництва.
- Креслення або план розміщення обладнання.
- Висоту приймання та передачі продукції.
- Умови експлуатації: температуру, вологість, вимоги до миття.
- Інформацію про наявне технологічне обладнання.
- Вимоги до автоматизації та системи керування.
- Особливі обмеження щодо площі, доступу для обслуговування й безпеки.
На основі цих даних визначаються конструкція, тип транспортної поверхні, приводи, компонування, система керування та склад додаткових модулів.
FAQ: поширені запитання
Який тип конвеєра краще вибрати для харчового виробництва?
Вибір залежить від продукту, температури, способу очищення та характеру транспортування. Для одних завдань підходять стрічкові системи, для інших — модульні або спеціалізовані конвеєри. Остаточне рішення приймається після аналізу технологічного процесу.
Чи можна виготовити конвеєр за індивідуальними розмірами?
Так. Промислові конвеєрні системи можуть проєктуватися відповідно до габаритів виробничої ділянки, необхідної продуктивності, розташування машин та умов експлуатації. Точні можливості визначаються технічним проєктом.
Чим відрізняється стрічковий конвеєр від модульного?
Стрічковий конвеєр використовує суцільну гнучку стрічку, а модульний — полотно з окремих з'єднаних елементів. Вибір залежить від властивостей продукту, геометрії транспортного маршруту, температури та вимог до очищення.
Чи підходять конвеєри для заморожених продуктів?
Так, якщо конструкція та матеріали розраховані на відповідні температурні умови. Для морозильних виробництв можуть застосовуватися спеціалізовані транспортні системи, зокрема спіральні системи заморожування.
Чи можна інтегрувати новий конвеєр у наявну виробничу лінію?
Так, за умови технічної сумісності. Необхідно погодити висоти передачі продукції, швидкість роботи, електричні інтерфейси, сигнали керування та вимоги до безпеки.
Від чого залежить продуктивність конвеєрної системи?
Продуктивність визначається швидкістю транспортування, габаритами та масою виробів, інтервалами між ними, конфігурацією маршруту й можливостями суміжного обладнання. Розрахунок виконується для конкретного проєкту.
Чи можна об'єднати конвеєри з пакувальними машинами?
Так. Конвеєри можуть з'єднувати технологічне, фасувальне, пакувальне та контрольне обладнання. За потреби передбачається автоматична синхронізація подачі продукції між машинами. Детальніше про відповідні рішення можна дізнатися в розділі «Пакувальне обладнання».
Які дані потрібні для розрахунку вартості конвеєра?
Для розрахунку необхідні характеристики продукції, продуктивність, габарити транспортного маршруту, умови експлуатації, вимоги до матеріалів, автоматизації та інтеграції. План приміщення або схема виробничої лінії допоможе точніше визначити комплектацію.
Промислові конвеєрні системи для вашого виробництва
ITP-GROUP допомагає підібрати транспортуюче обладнання для нових і діючих виробничих ліній. Конфігурація конвеєрної системи визначається відповідно до характеристик продукції, технологічного процесу та вимог підприємства.
