Особливість технології полягає у використанні керованого потоку холодного повітря, який проходить крізь шар продукту. Правильно підібрані параметри флюїдизації забезпечують розділення окремих частинок, інтенсивний теплообмін та рівномірне заморожування. Конфігурацію тунелю визначають залежно від властивостей сировини, необхідної продуктивності та вимог до готового продукту.
Що таке флюїдизаційний тунель заморожування

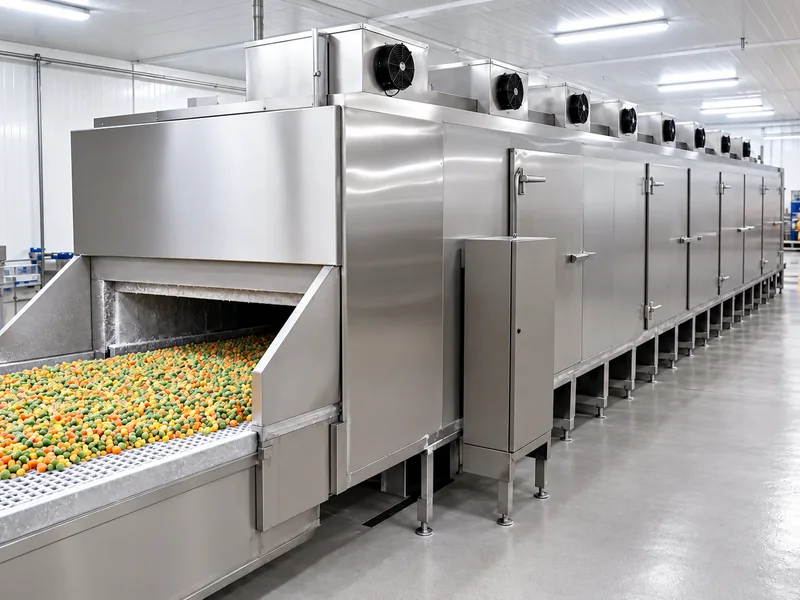

Флюїдизаційний морозильний тунель — це установка безперервної дії, у якій продукт переміщується через охолоджувану робочу камеру на перфорованій поверхні або спеціальному конвеєрі. Вентилятори створюють потік повітря, спрямований знизу вгору крізь продукт.
За достатньої швидкості повітря частинки продукту частково піднімаються над опорною поверхнею та рухаються відносно одна одної. Такий стан називають флюїдизацією, або псевдозрідженням. Він сприяє індивідуальному заморожуванню та зменшує ймовірність злипання окремих частинок.
На відміну від звичайного заморожування великими партіями, технологія IQF дає змогу отримувати сипкий заморожений продукт, який зручно дозувати, фасувати та використовувати у подальшому виробництві.
Які продукти можна заморожувати
Флюїдизаційні тунелі застосовують на підприємствах харчової промисловості, де необхідно зберегти індивідуальність окремих шматочків або плодів після заморожування.
Заморожування ягід
Технологія IQF використовується для полуниці, малини, чорниці, лохини, ожини, смородини та інших ягід. Для делікатної сировини особливе значення має регулювання інтенсивності повітряного потоку, щоб зменшити механічні пошкодження та деформацію плодів.
Заморожування овочів
Морозильні тунелі можуть використовуватися для зеленого горошку, кукурудзи, моркви, броколі, цвітної капусти, квасолі та овочевих сумішей. Перед заморожуванням залежно від продукту можуть виконуватися миття, нарізання, бланшування, охолодження та видалення поверхневої вологи.
Фрукти та нарізані продукти
Для заморожування кубиків манго, шматочків ананаса, персиків та інших фруктів необхідно враховувати вміст цукрів, розміри шматочків, липкість поверхні та початкову температуру сировини. Ці характеристики впливають на режим заморожування і вибір конструкції тунелю.
Морепродукти та інші харчові продукти
Відповідні модифікації IQF-обладнання можуть використовуватися для креветок, окремих видів морепродуктів, невеликих м'ясних виробів, макаронних виробів та готових харчових компонентів. Придатність конкретного продукту необхідно підтверджувати з урахуванням його форми, маси, вологості та механічної міцності.

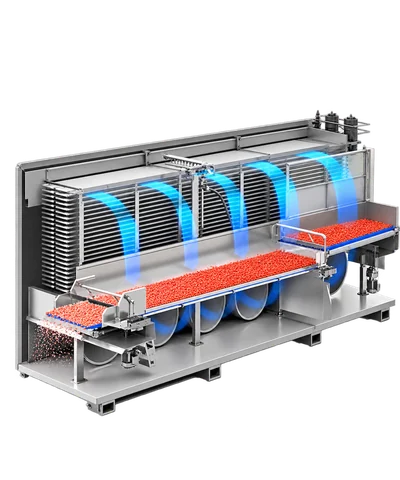

Принцип роботи флюїдизаційного тунелю
Процес швидкого заморожування складається з послідовних операцій, які забезпечують підготовку продукту, його рівномірне розподілення, охолодження та передачу на наступний етап виробництва.
1. Подача та розподілення продукту
Підготовлена сировина надходить на завантажувальну ділянку тунелю. Система подачі повинна забезпечувати рівномірний розподіл продукту по робочій ширині, оскільки надмірна товщина шару або нерівномірне завантаження можуть погіршувати теплообмін.
2. Формування флюїдизованого шару
Холодне повітря проходить крізь перфоровану опорну поверхню та взаємодіє з окремими частинками продукту. Залежно від конструкції обладнання та характеристик сировини застосовується інтенсивна або помірна флюїдизація. Для вологих і схильних до злипання продуктів важливим є швидке початкове підморожування поверхні.
3. Основне заморожування
Під час переміщення через робочу камеру продукт віддає тепло холодному повітрю. Тривалість процесу визначається розмірами частинок, теплофізичними характеристиками сировини, температурою повітря, інтенсивністю обдування та необхідною кінцевою температурою продукту.
4. Вивантаження та подальше оброблення
Після завершення заморожування продукт надходить на розвантажувальний конвеєр. Далі можуть передбачатися контроль якості, видалення злиплих частинок, зважування, фасування та передача готової продукції до низькотемпературного зберігання.
Конструкція та основні вузли обладнання
Склад флюїдизаційного тунелю залежить від виробника, продуктивності та технологічного призначення. Типова система може включати такі компоненти:
- теплоізольований корпус морозильної камери;
- завантажувальний і розвантажувальний вузли;
- перфоровану робочу поверхню або конвеєр;
- вентилятори циркуляції холодного повітря;
- повітроохолоджувачі з теплообмінниками;
- систему регулювання повітряного потоку;
- засоби контролю температури та параметрів роботи;
- систему автоматичного керування;
- вузли очищення та відведення води після миття.
У деяких конструкціях передбачені окремі зони заморожування з незалежним регулюванням швидкості вентиляторів. Це дозволяє адаптувати інтенсивність обдування до зміни стану продукту в процесі охолодження.
Переваги технології IQF
Правильно налаштована флюїдизаційна система забезпечує низку технологічних переваг порівняно із заморожуванням продукту великими блоками.
- Індивідуальне заморожування. Окремі частинки продукту залишаються розділеними, що полегшує подальше дозування та фасування.
- Інтенсивний теплообмін. Контакт холодного повітря з поверхнею продукту забезпечує швидке відведення тепла.
- Контроль якості. Регулювання режимів допомагає зменшувати злипання, деформацію та механічне пошкодження сировини.
- Безперервний процес. Обладнання може працювати у складі автоматизованої лінії перероблення харчових продуктів.
- Зручність подальшого пакування. Сипкий заморожений продукт простіше подавати на вагові дозатори та пакувальні машини.
- Гнучкість виробництва. За відповідної конструкції та налаштувань тунель можна використовувати для різних продуктів.
Фактичний результат залежить від властивостей сировини, її підготовки, рівномірності завантаження та правильно підібраного режиму заморожування.
Підготовка продукту перед заморожуванням
Якість готової замороженої продукції значною мірою залежить від операцій, які виконуються до надходження сировини в тунель.
Для ягід і фруктів можуть використовуватися інспекційні конвеєри, мийні машини, калібратори та обладнання для видалення поверхневої вологи. Овочеві лінії додатково можуть включати машини для очищення, нарізання, бланшування та охолодження.
Надлишкова поверхнева волога сприяє утворенню льоду та злипанню частинок. Тому перед подачею в морозильний тунель важливо забезпечити належну підготовку сировини відповідно до технологічного процесу.
Як вибрати флюїдизаційний тунель заморожування
Підбір обладнання починається з аналізу продукту та виробничого завдання. Однакова номінальна продуктивність різних тунелів не означає однакову ефективність для всіх видів сировини.
Для підготовки технічної пропозиції бажано визначити:
- назву продукту та перелік видів сировини;
- розміри, форму та масу окремих частинок;
- початкову температуру продукту;
- необхідну температуру на виході;
- планову продуктивність у кг/год;
- тривалість робочої зміни та режим експлуатації;
- вологість поверхні й особливості попередньої підготовки;
- доступну площу та висоту приміщення;
- наявну холодильну інфраструктуру;
- вимоги до автоматизації, миття та санітарного обслуговування.
Якщо підприємство планує заморожувати кілька продуктів, необхідно окремо оцінити режими роботи для кожного з них. Особливо це важливо при поєднанні щільних овочів, липких фруктів і делікатних ягід.
FAQ: поширені запитання
Що означає технологія IQF?
IQF (Individual Quick Freezing) означає індивідуальне швидке заморожування. Продукт заморожується окремими частинками, що дозволяє отримувати сипку готову продукцію замість суцільного замороженого блоку.
Чим флюїдизаційний тунель відрізняється від звичайного морозильного конвеєра?
Головна відмінність полягає в організації повітряного потоку. У флюїдизаційному тунелі повітря проходить крізь шар продукту та створює умови для руху й розділення частинок. У звичайних конвеєрних морозильних системах продукт може залишатися нерухомим відносно транспортної стрічки.
Чи можна заморожувати малину та інші делікатні ягоди?
Так, за умови використання конструкції та режиму, придатних для делікатної сировини. Потрібно враховувати стиглість, механічну міцність ягід, швидкість повітряного потоку та характер переміщення продукту.
Яка продуктивність тунелю IQF?
Продуктивність залежить від моделі, виду продукту, його розмірів, температури на вході та необхідного ступеня заморожування. Для коректного вибору потрібно розрахувати теплове навантаження і перевірити продуктивність для конкретної сировини.
Чи можна використовувати один тунель для різних продуктів?
Так, якщо конструкція обладнання дозволяє змінювати необхідні параметри процесу. Для різних продуктів можуть знадобитися окремі налаштування повітряного потоку, часу перебування та інтенсивності завантаження. Також необхідно передбачити санітарне очищення між виробничими циклами.
Яке обладнання потрібне після тунелю заморожування?
Залежно від виробничого процесу можуть використовуватися конвеєри, системи контролю якості, вагові дозатори, пакувальні машини, контрольні ваги та обладнання для групового пакування. Комплектація визначається форматом готової продукції.
Чи можна інтегрувати морозильний тунель у наявну лінію?
Можливість інтеграції визначається після перевірки продуктивності суміжного обладнання, транспортних рівнів, габаритів, холодильного забезпечення, електроживлення та інтерфейсів автоматичного керування.
Які дані потрібні для розрахунку вартості тунелю?
Для попереднього підбору необхідно повідомити вид продукту, його початкову та кінцеву температуру, продуктивність у кг/год, розміри частинок, режим роботи та наявність холодильної системи. Остаточна вартість залежить від моделі, комплектації, автоматизації та обсягу інтеграційних робіт.
Підбір флюїдизаційного тунелю для вашого виробництва
ITP-GROUP допомагає підібрати флюїдизаційний тунель швидкого заморожування IQF для конкретного харчового виробництва. Під час підготовки технічної пропозиції враховуються характеристики продукції, її розміри, форма, початкова та необхідна кінцева температура, продуктивність у кг/год, параметри холодильної системи та можливості інтеграції обладнання в технологічну лінію. Залежно від виробничого завдання також розглядаються інші установки шокового заморожування.
Крім постачання обладнання, ITP-GROUP супроводжує монтаж, пусконалагодження та введення обладнання в експлуатацію. Склад робіт визначається для конкретного проєкту та може охоплювати встановлення морозильного тунелю, монтаж конвеєрної системи, підключення до холодильного обладнання та інженерних мереж, перевірку вентиляторів, приводів, систем автоматичного керування та захисту.
Під час пусконалагодження перевіряються робочі режими, налаштовуються швидкість конвеєра, інтенсивність повітряного потоку, рівномірність розподілення продукту, час перебування в тунелі та температурні параметри заморожування відповідно до технологічних вимог. Проводяться пробні запуски з продуктом, оцінюються рівномірність заморожування, ступінь злипання окремих частинок і температура продукції на виході. Також перевіряється взаємодія морозильного тунелю з іншими ділянками виробництва.
За потреби організовується навчання операторів і технічного персоналу правилам експлуатації флюїдизаційного тунелю, налаштування режимів для різних продуктів, санітарного очищення, контролю робочих параметрів та технічного обслуговування обладнання.
Флюїдизаційний тунель IQF може інтегруватися з іншими видами переробного та технологічного обладнання, зокрема системами миття, сортування, бланшування, видалення поверхневої вологи, подавання й транспортування продукції. Після заморожування можливе підключення вагових дозаторів, автоматичних пакувальних машин та обладнання для групового пакування готової продукції.
Надішліть інформацію про ваш продукт, його початкову та необхідну кінцеву температуру, планову продуктивність, асортимент сировини й особливості виробничого процесу. На основі цих даних можна підготувати рекомендації щодо конфігурації флюїдизаційного тунелю, технічних характеристик, необхідної холодопродуктивності, вартості обладнання, а також умов його монтажу, пусконалагодження та запуску у виробництво.
