Вертикальні пакувальні машини

Компанія DOLZAN IMPIANTI SRL працює у сфері пакувального обладнання з 1962 року. Виробник пропонує автоматичні пакувальні системи для гранульованих, порошкоподібних і рідких продуктів, а також різні варіанти дозаторів, форматів пакетів і додаткового оснащення.

Одна вертикальна пакувальна машина може бути налаштована під конкретне виробниче завдання або інтегрована у складнішу автоматичну лінію з обладнанням для подачі продукту, контролю ваги, маркування та подальшого транспортування готових пакетів.

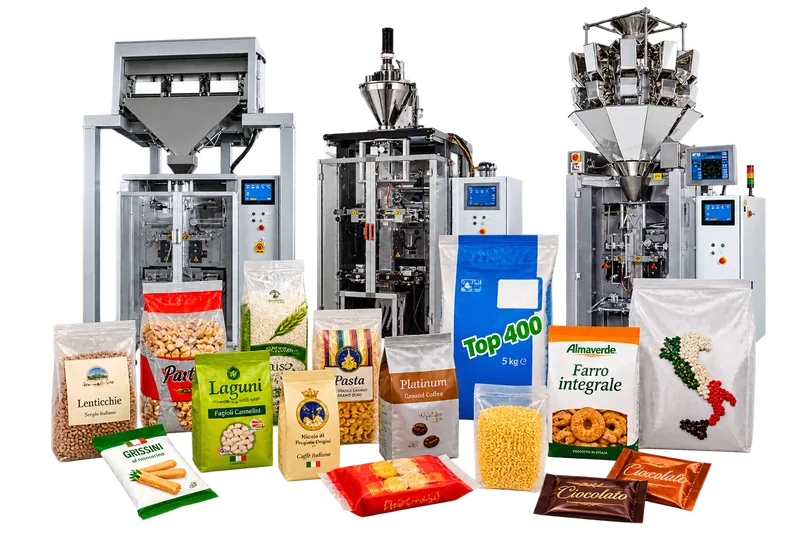

Вертикальна пакувальна машина, або VFFS (Vertical Form-Fill-Seal), виконує кілька операцій в одному технологічному циклі. Рулон плівки подається до формувального вузла, з нього створюється пакет, після чого в нього надходить відміряна доза продукту. Потім упаковка герметично закривається та відокремлюється від наступного пакета.

Основна перевага такої схеми полягає в об'єднанні формування пакета, дозування, наповнення та запаювання в одному автоматизованому процесі. При цьому конкретна конструкція машини залежить від продукту та необхідного формату упаковки.

Обладнання може застосовуватися для пакування продуктів із різними фізичними властивостями. Вибір дозувальної системи визначається насамперед сипучістю, розміром частинок, щільністю, вологістю, в'язкістю та іншими характеристиками продукту.

• круп, рису, бобових і зернових продуктів;

• макаронних виробів;

• цукру, солі та інших гранульованих продуктів;

• кави в зернах і меленої кави;

• печива, снеків, цукерок та інших штучних продуктів;

• горіхів, насіння та сухофруктів;

• борошна та інших порошкоподібних продуктів;

• сухих сумішей та харчових інгредієнтів;

• харчових добавок;

• мийних засобів та окремих хімічних продуктів;

• рідин, соусів, кремів та інших рідких продуктів.

Для крихких продуктів виробник також пропонує похилі виконання вертикальних машин. Така конструкція застосовується, наприклад, під час пакування печива, макаронних виробів та іншої продукції, для якої важливо зменшити вплив під час переміщення до пакета.

Основне завдання обладнання — автоматизувати послідовність операцій від подачі пакувального матеріалу до отримання готового герметично закритого пакета.

• формування пакета з рулонного матеріалу;

• дозування необхідної кількості продукту;

• наповнення сформованого пакета;

• поздовжнє та поперечне герметичне запаювання упаковки;

• відрізання готового пакета;

• виведення готової продукції з машини;

• інтеграція із системами подачі продукту та додаткового контролю.

Залежно від конфігурації лінія може доповнюватися принтером, етикетувальником, металодетектором, контрольними вагами, системою подачі продукту, транспортером та обладнанням для створення захисної атмосфери.

1. Подача рулонного пакувального матеріалу

Пакувальний матеріал встановлюється на розмотувальний вузол машини. Плівка спрямовується до формувального пристрою, де набуває заданої геометрії майбутнього пакета.

2. Формування пакета

Формувальний вузол складає плівку та створює трубчасту заготовку. Залежно від обраної конструкції обладнання можна отримувати різні варіанти упаковки, включно з пакетами типу Pillow, пакетами з плоским дном, Stabilo та Doypack.

3. Дозування та наповнення

Над формувальним вузлом встановлюється дозатор, що відповідає характеристикам продукту. Він відміряє задану порцію та передає її у сформований пакет.

Для гранульованих продуктів можуть застосовуватися багатоголовкові та лінійні вагові дозатори, для сипучих гранул — об'ємні системи, а для порошків — шнекові дозатори. Рідкі продукти потребують спеціальних об'ємних систем дозування.

4. Запаювання та виведення готового пакета

Після наповнення пакет закривається за допомогою системи термозварювання. Залежно від виконання машини можуть використовуватися імпульсна або термобрусова система запаювання. Після формування поперечного шва готовий пакет відокремлюється та передається на наступний етап лінії.

Однією з важливих переваг обладнання DOLZAN є можливість адаптації пакувальної системи під різні формати пакетів.

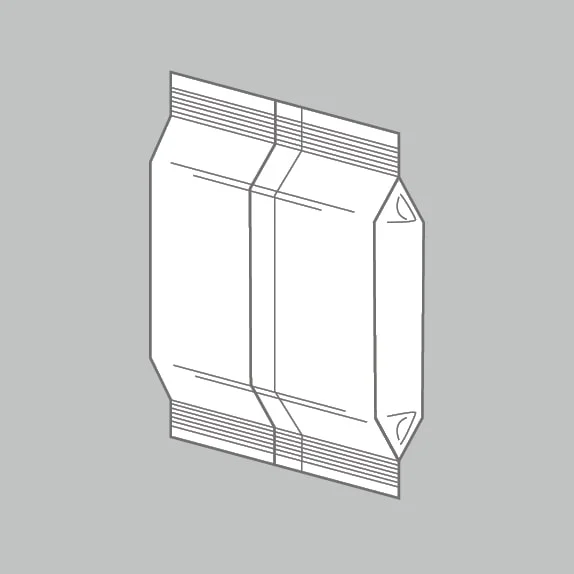

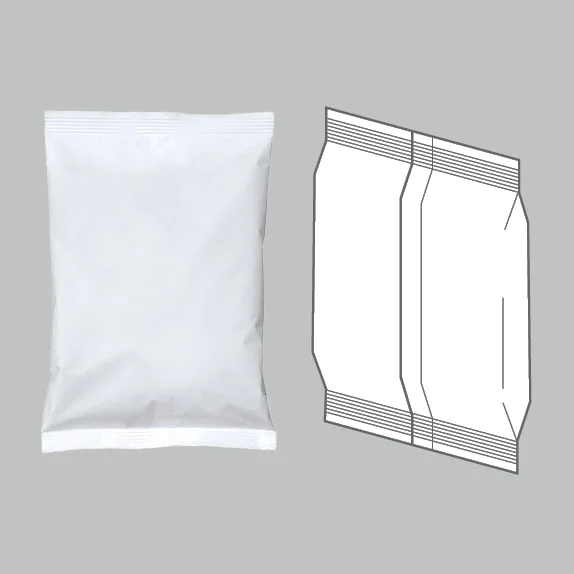

• Pillow Bag — класичний пакет типу «подушка»;

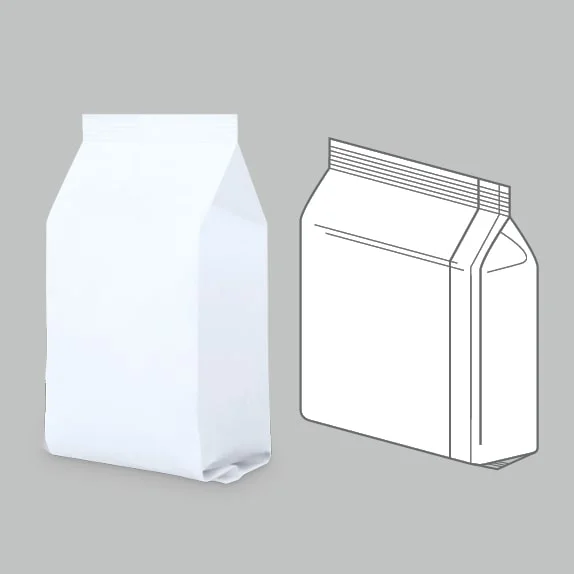

• Square Bottom Bag — пакет із плоским дном;

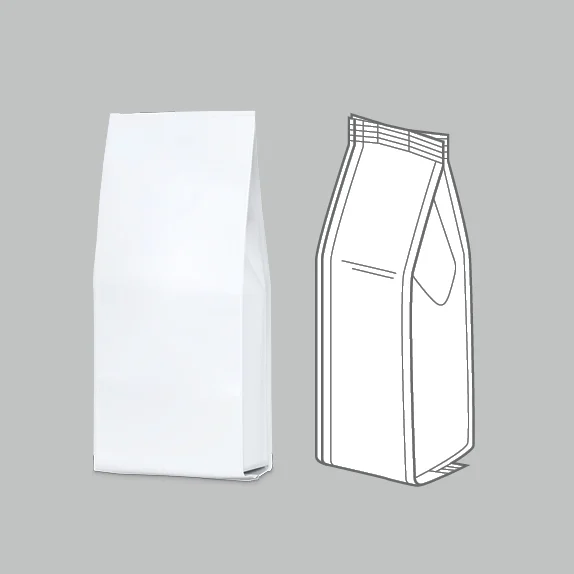

• Stabilo Bag — пакет із чотирма вертикальними кутовими швами;

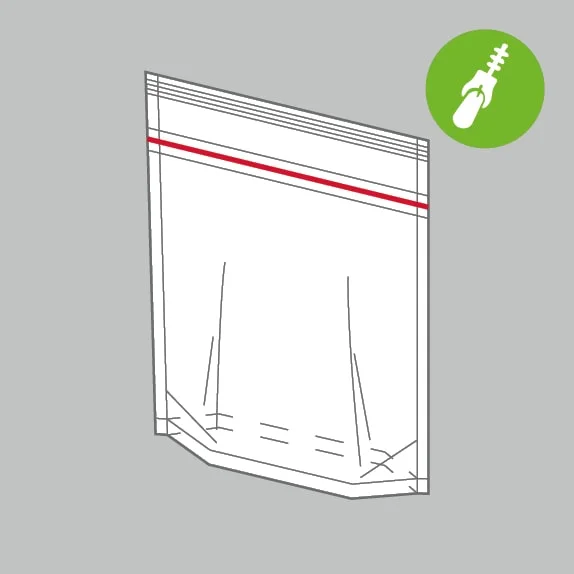

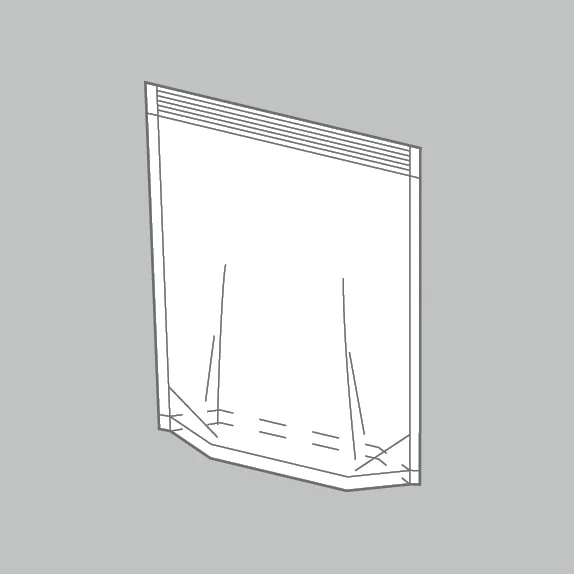

• Doypack / Doy-Style — пакет, що стоїть, зокрема із ZIP-застібкою;

• Vacuum Bag — упаковка для вакуумного пакування;

• Stick Pack та монодозові пакети — для окремих конфігурацій обладнання.

Не кожен формат доступний на кожній моделі. Можливість формування конкретного пакета визначається конструкцією машини, шириною плівки, формувальним комплектом та встановленими додатковими пристроями.
