Сучасні видувні машини можуть працювати як окремі виробничі установки або входити до складу комплексних ліній, що об'єднують виготовлення пляшок, розлив продукції, закупорювання, етикетування та групове пакування. Вибір конфігурації залежить від необхідної продуктивності, характеристик преформи, конструкції пляшки та особливостей виробничого процесу.
Що таке видувне обладнання для ПЕТ-тари
Промислова видувна машина перетворює ПЕТ-преформу на готову порожнисту тару шляхом контрольованого нагрівання, механічного розтягування та подавання стисненого повітря у видувну форму. На відміну від обладнання для лиття преформ, така установка працює з уже сформованими заготовками, які мають готову горловину та різьблення для кришки.
Основу автоматичної системи становлять модулі подавання преформ, інфрачервоного нагрівання, розтягувального видування, охолодження та виведення готових пляшок. Узгоджена робота цих вузлів забезпечує повторюваність виробничого циклу й дозволяє контролювати геометричні параметри тари.
Для промислових підприємств доступні ротаційні системи з різною кількістю видувних гнізд. Вони підходять як для підприємств із помірною потребою в пляшках, так і для високопродуктивних ліній безперервного розливу.

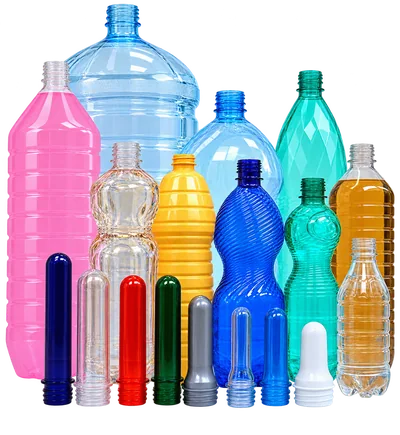

Для виробництва якої тари використовують видувні машини
Машини для видування ПЕТ-пляшок застосовують для виготовлення тари, конструкція якої визначається властивостями продукту, умовами наповнення, транспортування та зберігання.
- Пляшки для питної, мінеральної та газованої води.
- Тара для соків, безалкогольних напоїв і холодного чаю.
- Пляшки для молока та окремих видів молочних продуктів.
- Контейнери для харчових олій та інших рідких харчових продуктів.
- Пляшки для мийних засобів і побутової хімії за умови сумісності матеріалу з продуктом.
- Великооб'ємна ПЕТ-тара для води та інших рідин.
Пляшки можуть мати круглий, квадратний, прямокутний або складніший профіль. Можливість виготовлення конкретної форми визначається конструкцією пресформи, розмірами заготовки, параметрами розтягування та технологічними обмеженнями машини.
Для виробництва тари можуть застосовуватися первинний ПЕТ і вторинний ПЕТ (rPET), якщо характеристики преформ відповідають вимогам технологічного процесу. Використання переробленого матеріалу потребує врахування його властивостей і стабільності якості заготовок.
Принцип роботи автоматичної машини для видування ПЕТ-пляшок
Технологічний цикл складається з послідовних операцій, кожна з яких впливає на якість готової тари. Особливе значення мають рівномірність нагрівання преформи, точність переміщення розтягувального штока та керування тиском повітря.
1. Автоматичне подавання та орієнтація преформ
Преформи надходять із накопичувального бункера на підйомний транспортер, після чого орієнтуються та подаються до вхідного механізму машини. Система забезпечує правильне положення заготовок і синхронізує їхнє переміщення з роботою нагрівального модуля.
Контроль положення та геометричних параметрів заготовок допомагає запобігати потраплянню неправильно орієнтованих або невідповідних преформ у технологічну зону.
2. Інфрачервоне нагрівання ПЕТ-преформ
Преформи проходять через нагрівальний тунель з інфрачервоними випромінювачами. У процесі переміщення заготовки обертаються, що сприяє контрольованому розподілу тепла по їхній поверхні.
Температурний профіль налаштовують відповідно до маси преформи, товщини стінок, властивостей матеріалу та конструкції майбутньої пляшки. Правильно підібраний режим нагрівання необхідний для рівномірного розподілу матеріалу під час розтягування.
Недостатнє або нерівномірне нагрівання може спричинити відхилення товщини стінок, деформацію тари або нестабільність процесу видування.
3. Двовісне розтягування та видування
Нагріта преформа переміщується у видувну форму, яка визначає зовнішню геометрію пляшки. Розтягувальний шток подовжує заготовку вздовж її осі, а стиснене повітря забезпечує розширення матеріалу в поперечному напрямку.
Процес передбачає попереднє видування та основну фазу формування. Керування моментом подавання повітря, його тиском і рухом штока дозволяє впливати на розподіл матеріалу та відтворюваність форми пляшки.
У сучасних електронно-керованих ротаційних машинах переміщення розтягувальних штоків може здійснюватися сервоприводами. Таке рішення забезпечує програмне налаштування руху та зменшує залежність від механічних кулачкових передач.
4. Охолодження та виведення готової тари
Після формування пляшка охолоджується у формі, тиск скидається, а готовий виріб передається до вихідного транспортного механізму.
Подальше транспортування може здійснюватися до накопичувальної системи, установки контролю якості або безпосередньо до обладнання для наповнення та закупорювання.
Варіанти виконання обладнання
Компактні ротаційні видувні машини
Компактні установки призначені для виробництв, яким потрібна автоматизація виготовлення пляшок за обмеженої площі розміщення обладнання. У таких машинах нагрівальний модуль і ротаційний формувальний блок можуть бути інтегровані в єдину конструкцію.
Це рішення доцільно розглядати для підприємств із кількома форматами тари, невеликих і середніх ліній розливу та модернізації виробничих ділянок.
Високопродуктивні ротаційні системи
Для підприємств із великими обсягами випуску використовуються багатогніздові машини, здатні забезпечувати безперервне виготовлення пляшок і передавання їх до наступних технологічних операцій.
Під час проєктування таких систем особливо важливо узгодити продуктивність видування зі швидкістю наповнення, закупорювання та пакування. Надмірна різниця у швидкості окремих вузлів призводить до простоїв або необхідності встановлення додаткових накопичувачів.
Машини для великооб'ємної ПЕТ-тари
Для виготовлення контейнерів місткістю 5–10 літрів застосовуються спеціалізовані ротаційні системи, конструкція яких враховує збільшені габарити пляшки та особливості формування її стінок.
Під час вибору такого обладнання необхідно враховувати масу преформи, розміри тари, міцність ручки або місця її кріплення, якщо вона передбачена конструкцією, а також вимоги до транспортування наповненого контейнера.
Енергоефективність та використання стисненого повітря
Одним із важливих експлуатаційних параметрів видувного обладнання є споживання електроенергії та стисненого повітря. Ці ресурси безпосередньо впливають на собівартість виготовлення кожної пляшки.
Для зменшення енергоспоживання в сучасних машинах можуть застосовуватися:
- Інфрачервоні нагрівальні системи з оптимізованим розподілом тепла.
- Тепловідбивні елементи для ефективнішого нагрівання преформ.
- Електронне керування рухом розтягувальних штоків.
- Системи рекуперації стисненого повітря після видування.
- Оптимізовані пневматичні клапани та повітряні контури.
- Автоматичне керування технологічними параметрами залежно від формату тари.
Система рекуперації дозволяє повторно використовувати частину повітря, яке в іншому разі скидалося б після завершення циклу. Конкретний ефект залежить від конструкції пневмосистеми, робочого тиску, типу пляшки та режиму виробництва.
Під час порівняння різних установок доцільно оцінювати питомі витрати електроенергії та повітря на тисячу виготовлених пляшок за однакових умов роботи.
Інтеграція видувної машини в автоматичну лінію розливу
Видувне обладнання може працювати автономно або як частина технологічної лінії, у якій виготовлення пляшок синхронізоване з наповненням і закупорюванням.
В автономній конфігурації готові пляшки передаються на транспортери або до проміжного накопичувача. Така схема забезпечує гнучкість розміщення окремих машин, але потребує додаткової організації транспортування порожньої тари.
У комбінованій системі видування, наповнення та закупорювання об'єднуються в єдиний технологічний комплекс. Це дозволяє скоротити кількість проміжних операцій і зменшити потребу в транспортних механізмах між основними вузлами.
Конфігурацію комплексу визначають з урахуванням властивостей продукту, способу наповнення, типу кришки, вимог до гігієни та необхідної продуктивності.
Як вибрати видувне обладнання для ПЕТ-тари
Підбір видувної машини починається з визначення параметрів майбутньої пляшки та необхідного обсягу виробництва. Важливо оцінювати не лише номінальну швидкість обладнання, а й можливість стабільної роботи з конкретною преформою.
Визначення продуктивності
Необхідну кількість пляшок за годину розраховують відповідно до планового обсягу випуску, тривалості зміни та фактичного часу роботи лінії. Для інтегрованого виробництва потрібно також врахувати продуктивність наповнювальної та пакувальної машин.
Підбір преформи та конструкції пляшки
Маса й геометрія преформи впливають на можливість отримання пляшки з необхідною товщиною стінок. Під час проєктування враховують форму дна, висоту тари, розподіл матеріалу, тип горловини та умови використання готового виробу.
Для газованих напоїв додаткове значення має здатність пляшки витримувати внутрішній тиск. Для негазованих продуктів можуть бути важливими жорсткість тари, стійкість під час транспортування та сумісність із процесом наповнення.
Оцінка інженерної інфраструктури
Перед придбанням обладнання необхідно перевірити доступну електричну потужність, параметри системи стисненого повітря, можливість підключення охолодження, площу виробничої ділянки та умови технічного обслуговування.
Особливу увагу слід приділити компресорній системі. Вона повинна забезпечувати необхідний тиск, витрату та якість повітря для обраного технологічного режиму.
Можливість переналагодження
Якщо підприємство планує випускати кілька форматів пляшок, необхідно заздалегідь визначити перелік змінних деталей, кількість комплектів видувних форм, час переналагодження та спосіб збереження технологічних рецептів.
Не кожна машина може працювати з будь-якою геометрією тари. Тому сумісність кожного формату потрібно перевіряти до замовлення обладнання.
FAQ: поширені запитання
Яке обладнання потрібне для виробництва ПЕТ-пляшок?
Для виготовлення пляшок із готових преформ потрібна видувна машина з системами подавання, нагрівання та формування. Додатково необхідні джерело стисненого повітря, система охолодження й обладнання для відведення готової тари. Якщо планується повний цикл від гранул ПЕТ, окремо потрібне обладнання для виробництва преформ.
Яка продуктивність автоматичної видувної машини?
Продуктивність залежить від кількості видувних гнізд, місткості пляшки, маси преформи та тривалості технологічного циклу. Окремі ротаційні системи забезпечують до 2 750 пляшок за годину на одне гніздо. Фактичну продуктивність необхідно підтверджувати для конкретного формату тари.
Чи можна виробляти пляшки різної місткості на одній машині?
Так, якщо потрібні формати входять до робочого діапазону обладнання. Для переходу між пляшками можуть знадобитися заміна видувних форм, переналагодження транспортних механізмів і коригування параметрів нагрівання та видування. Перелік необхідних операцій залежить від конструкції машини.
Чи підходить обладнання для виробництва пляшок із вторинного ПЕТ?
Окремі видувні системи підтримують роботу з преформами з rPET. Необхідно перевірити властивості матеріалу, якість заготовок і сумісність із температурними режимами. Для тари, що контактує з харчовими продуктами, матеріал повинен відповідати чинним вимогам безпечності.
Чим відрізняється окрема видувна машина від комбінованої лінії?
Автономна видувна машина виготовляє пляшки, які потім передаються на окреме обладнання для розливу. Комбінована система об'єднує видування, наповнення та закупорювання в одному комплексі. Вибір залежить від продуктивності, планування виробничої ділянки, типу продукту та вимог до автоматизації.
Яке допоміжне обладнання необхідне для роботи видувної машини?
Зазвичай потрібні система подавання преформ, компресорне обладнання, підготовка стисненого повітря, охолодження та транспортування готових пляшок. Для організації повної лінії можуть додатково використовуватися обладнання для розливу, закупорювальні, етикетувальні та пакувальні машини.
Чи можна інтегрувати видувну машину в наявну виробничу лінію?
Так, за умови технічної сумісності обладнання. Перед інтеграцією перевіряють продуктивність, висоту передавання пляшок, транспортні інтерфейси, параметри електроживлення, систему керування та доступний простір. За необхідності передбачають накопичувальні й конвеєрні системи.
Які дані потрібні для розрахунку вартості видувного обладнання?
Для підготовки пропозиції необхідно зазначити місткість і форму пляшки, характеристики преформи, потрібну продуктивність, кількість форматів, тип продукту, спосіб передавання готової тари та вимоги до автоматизації. Бажано надати креслення пляшки або зразок тари. Остаточна вартість визначається після узгодження конфігурації та складу допоміжного обладнання.
Замовити видувне обладнання для ПЕТ-тари в Україні
ITP-GROUP пропонує рішення для автоматизації промислових процесів виробництва, розливу та пакування продукції. Підбір обладнання для видування ПЕТ-тари здійснюється з урахуванням технічного завдання, необхідної продуктивності, формату пляшок і можливостей інтеграції з іншими виробничими системами.
Для підготовки технічної та комерційної пропозиції рекомендуємо надати інформацію про заплановані обсяги виробництва, характеристики преформ, параметри готової тари та наявну інженерну інфраструктуру.
Зверніться до ITP-GROUP, щоб підібрати видувне обладнання для ПЕТ-пляшок, узгодити конфігурацію виробничої лінії та отримати розрахунок вартості відповідно до ваших вимог.
