Обладнання для закупорювання пляшок

Закупорювальна машина — це технологічне обладнання, яке приймає наповнену тару, позиціонує її відносно закупорювальної головки, подає кришку та встановлює її на горловину пляшки.

На автоматизованих лініях ці операції виконуються без ручного встановлення кожної кришки. Машина синхронізується з транспортуванням тари та суміжним обладнанням, підтримуючи безперервність виробничого процесу.

До складу закупорювальної системи залежно від конструкції входять:

• вхідний механізм подачі та позиціювання пляшок;
• накопичувач і система орієнтації кришок;
• механізм транспортування кришок до робочої зони;
• закупорювальні головки відповідного типу;
• вузли передачі тари між технологічними позиціями;
• система керування та контролю робочого циклу;
• вихідний конвеєр для передачі закритих пляшок.

Автоматичні системи закупорювання застосовують на підприємствах, де продукцію розливають у жорстку тару та необхідно забезпечити повторюване встановлення закупорювальних елементів.

Виробництво питної та мінеральної води

На лініях розливу негазованої та газованої води використовують системи встановлення пластикових гвинтових кришок. Закупорювальний вузол повинен працювати синхронно з наповнювачем, враховувати конструкцію горловини пляшки та забезпечувати належне закривання тари.

Безалкогольні напої та соки

Для соків, прохолоджувальних напоїв та іншої рідкої харчової продукції конфігурацію підбирають відповідно до технології розливу, характеристик упаковки та типу закупорювального елемента. Для напоїв із внутрішнім тиском особливо важливо узгодити кришку, горловину та параметри її встановлення.

Молочна продукція

Під час закупорювання молока та інших рідких молочних продуктів враховують санітарні вимоги виробництва, конструкцію тари та умови наповнення. Закупорювальний механізм може бути інтегрований у систему розливу з відповідним гігієнічним виконанням.

Харчові олії та рідкі продукти

Для рослинних олій, оцту та інших рідких харчових продуктів використовують обладнання, сумісне з геометрією пляшки й конструкцією кришки. Особливу увагу приділяють стабільному позиціюванню тари та правильному встановленню закупорювального елемента.

Побутова хімія та мийні засоби

На підприємствах побутової хімії автоматичне закупорювання застосовують для пляшок із рідкими мийними засобами та іншою продукцією. Конструкція обладнання, матеріали контактних елементів і спосіб закривання визначаються властивостями продукту та вимогами до упаковки.

Тип закупорювання визначається конструкцією кришки та горловини. Для промислових ліній розливу використовують різні способи встановлення закупорювальних елементів.

Гвинтове закупорювання пляшок

Гвинтове закупорювання передбачає встановлення кришки на різьбову горловину шляхом обертання закупорювальної головки. Така технологія широко використовується для пластикових пляшок із водою, напоями, олією та іншими рідкими продуктами.

Під час підбору системи враховують профіль різьби, матеріал кришки, конструкцію горловини та необхідні параметри затягування. Надмірне або недостатнє затягування може негативно впливати на герметичність та зручність відкривання упаковки.

Закупорювання натискними кришками

У системах натискного закупорювання кришка фіксується на горловині завдяки прикладенню осьового зусилля. На відміну від гвинтової технології, обертання закупорювальної головки не є основною операцією закривання.

Можливість використання цього способу залежить від конструкції кришки, посадкових елементів горловини та сумісності з конкретною закупорювальною системою.

Робочий цикл автоматичного закупорювання складається з послідовних операцій, синхронізованих із рухом пляшок виробничою лінією.

1. Подача та позиціювання пляшок

Після наповнення пляшки надходять до закупорювального вузла. Спеціальні передавальні механізми забезпечують їх правильне розташування відносно робочих головок. У ротаційних системах для цього використовуються профільовані зірочки.

2. Автоматична подача кришок

Кришки завантажуються в накопичувальну систему, звідки передаються до механізму орієнтації. Правильно зорієнтовані елементи надходять каналом подачі до зони закупорювання.

Залежно від виконання обладнання для орієнтації кришок можуть використовуватися механічні напрямні, транспортери та гравітаційні принципи відбору.

3. Встановлення та фіксація кришки

Закупорювальна головка приймає кришку й встановлює її на горловину пляшки. Для різьбових кришок застосовується обертальний рух, а для натискних — відповідне зусилля притискання.

Параметри операції визначаються типом кришки, характеристиками тари та конструкцією обладнання.

4. Передача закритої тари

Після встановлення кришки пляшка передається на вихідний конвеєр. Далі продукція може надходити до обладнання для контролю, етикетування, групового пакування або інших технологічних операцій.

Ротаційна система закупорювання

У ротаційних системах пляшки переміщуються між робочими позиціями за допомогою обертових механізмів. Закупорювальні головки працюють узгоджено з подачею тари, що дозволяє організувати безперервний процес закривання пляшок.

Кількість робочих головок, конструкція приводу та фактична продуктивність визначаються конкретною конфігурацією машини.

Система автоматичної орієнтації кришок

Правильна орієнтація кришки необхідна для її надійної передачі до закупорювальної головки. Автоматичні системи подачі зменшують потребу в ручному втручанні та допомагають підтримувати рівномірний робочий цикл.

Конструкція механізму підбирається з урахуванням форми, діаметра, висоти й матеріалу кришки.

Переналагодження на інші формати тари

За відповідної комплектації закупорювальне обладнання може працювати з кількома форматами пляшок. Перехід на інший формат може потребувати зміни налаштувань, напрямних, передавальних зірочок або форматних деталей.

Можливість переналагодження необхідно перевіряти для конкретного поєднання пляшки, горловини та кришки.

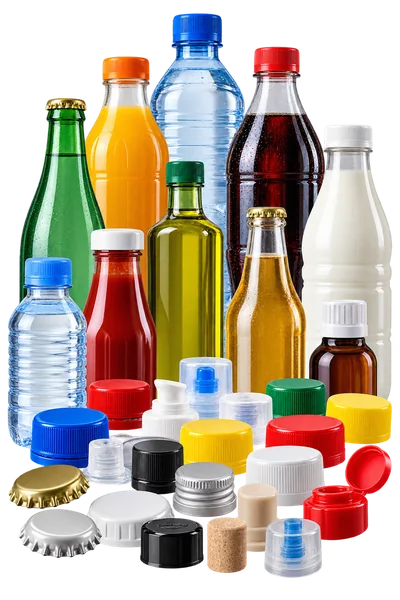

Промислові закупорювальні системи можуть застосовуватися для пластикових пляшок із PET, rPET і PP. У відповідних лініях розливу також використовують обладнання для скляних пляшок.

Матеріал тари впливає на спосіб транспортування, стабілізацію пляшки та допустимі механічні навантаження під час встановлення кришки.

Під час вибору обладнання необхідно враховувати:

• матеріал і конструкцію пляшки;
• місткість та геометричні розміри тари;
• тип і стандарт горловини;
• форму та матеріал закупорювального елемента;
• особливості продукту, зокрема наявність газу;
• умови розливу та необхідну продуктивність.

Підбір закупорювальної машини починається з аналізу продукту, упаковки та вимог до виробництва. Навіть пляшки однакової місткості можуть потребувати різних форматних деталей або способів закривання.

Для підготовки технічної пропозиції бажано визначити:

1. Тип продукту. Вода, газований напій, сік, олія, молочний продукт або інша рідина.
2. Матеріал тари. PET, rPET, PP або скло.
3. Місткість і розміри пляшки. Висота, діаметр, форма корпусу та конструкція горловини.
4. Тип кришки. Гвинтова, натискна або інший конструктивно сумісний варіант.
5. Необхідну продуктивність. Кількість пляшок за годину та режим роботи підприємства.
6. Кількість форматів. Необхідність роботи з різними пляшками та кришками.
7. Спосіб інтеграції. Окрема ділянка, моноблок розливу або комплексна автоматична лінія.
8. Додаткові операції. Контроль, етикетування, групове пакування та палетування.

Для точного підбору обладнання корисно надати креслення або зразки пляшки та кришки. Це дозволяє перевірити сумісність упаковки із закупорювальним механізмом і визначити необхідну комплектацію.
