Автоматична лінія пакування цементу об’єднує обладнання для подавання продукту, фасування, контролю та переміщення готових мішків в узгоджену технологічну систему. Її завдання полягає не лише в наповненні упаковки, а й у забезпеченні безперервного руху продукції між окремими операціями без накопичення мішків і необґрунтованих зупинок.

Італійська компанія PAGLIERANI розробляє машини та комплексні системи для зважування, фасування, транспортування і кінцевої автоматизації. Склад лінії для цементного підприємства визначається властивостями продукту, конструкцією клапанного мішка, необхідною продуктивністю та вже встановленим обладнанням.

Ця стаття присвячена саме архітектурі комплексної лінії: послідовності операцій, узгодженню продуктивності та вихідним даним для проєктування. Технічні особливості окремих машин і загальну технологію фасування у клапанну упаковку доцільно розглядати на відповідних профільних сторінках.

Завдання автоматичної лінії пакування цементу

На фасувальній ділянці необхідно узгодити потік цементу, подавання порожньої тари, вагове наповнення та відведення готових мішків. Якщо хоча б один вузол працює повільніше за інші, перед ним виникає накопичення продукції, а попередні машини доводиться зупиняти або переводити на меншу швидкість.

Правильно спроєктована лінія має виконувати декілька взаємопов’язаних завдань:

• приймати цемент із виробничої або складської системи;
• забезпечувати стабільне подавання продукту до фасувального вузла;
• подавати та позиціонувати порожні клапанні мішки;
• контролювати масу продукту під час фасування;
• відводити повітря і пил із робочої зони;
• передавати наповнені мішки на контроль та подальшу обробку;
• синхронізувати роботу конвеєрів і обладнання кінцевої ділянки;
• формувати дані про стан лінії та технологічні зупинки.

Не всі перелічені операції обов’язково включаються до кожного проєкту. Комплектація залежить від рівня автоматизації підприємства та наявності сумісного обладнання.

Вихідні дані для проєктування

Розроблення лінії починається не з вибору окремої фасувальної машини, а зі збирання інформації про продукт, упаковку та виробничий процес.

Характеристики цементу

Для підбору обладнання необхідно знати насипну густину, гранулометричний склад, вологість, температуру, схильність продукту до аерації, злежування та пилоутворення. Ці властивості впливають на спосіб подавання, тривалість наповнення і параметри аспірації.

Параметри клапанного мішка

Постачальнику передають розміри, матеріал і конструкцію тари, а також довжину й ширину клапана. Фасувальний патрубок і механізм автоматичного встановлення мають відповідати конкретному мішку.

Продуктивність підприємства

Необхідний випуск зазначають у мішках за годину або зміну з урахуванням маси упаковки та режиму роботи. Бажано окремо визначити номінальне і пікове навантаження, а також допустиму тривалість технологічних зупинок.

Наявне обладнання

Якщо проєкт реалізується на чинному виробництві, необхідно надати параметри силосів, бункерів, конвеєрів, аспіраційних систем, палетайзерів і систем керування. Це дає змогу визначити межі нового постачання та уникнути дублювання наявних машин.

Послідовність технологічних операцій

Подавання цементу

Продукт надходить із силосу або іншого накопичувального обладнання до фасувальної системи. Подавальна ділянка має забезпечувати стабільний потік і не обмежувати продуктивність машини.

Спосіб транспортування вибирають з урахуванням компонування виробництва та характеристик матеріалу. У місцях пересипання необхідно передбачити герметизацію і підключення до аспіраційної системи.

Накопичення перед фасуванням

Проміжний бункер відокремлює фасувальну машину від коливань продуктивності попередньої ділянки. Його об’єм і конструкція мають відповідати витраті продукту та забезпечувати стабільне подавання без утворення склепінь.

Подавання порожніх мішків

В автоматизованій конфігурації клапанні мішки розміщуються в магазині. Механізм по черзі захоплює упаковку, переміщує її в робочу зону та встановлює клапан на фасувальний патрубок.

Для стабільної роботи мішки повинні мати погоджені розміри і зберігати форму під час зберігання. До виготовлення обладнання виробнику передають креслення та зразки тари.

Вагове наповнення

Після встановлення мішка починається дозоване подавання цементу. Вагова система контролює кількість продукту та припиняє наповнення після досягнення заданого значення.

Режим дозування визначається конструкцією вибраної машини. Не можна переносити характеристики однієї моделі на всю лінію без підтвердження виробника.

Зняття наповненого мішка

Після завершення циклу упаковка від’єднується від фасувального патрубка та передається на відвідний конвеєр. Мішок має займати положення, придатне для контрольного зважування і подальшого транспортування.

Контроль і відбраковування

До складу лінії може входити обладнання для контролю готових мішків. Контрольні ваги перевіряють фактичну масу упаковки, а система відбраковування спрямовує мішок, що не відповідає встановленим параметрам, на окрему ділянку.

Передавання на кінцеву ділянку

Після контролю мішки транспортуються до місця тимчасового накопичення, ручної обробки або автоматичного палетування. Вибір наступної операції залежить від логістичної схеми підприємства.

Узгодження продуктивності обладнання

Продуктивність комплексної лінії визначається не максимальним показником однієї машини, а можливостями всього технологічного ланцюга. Під час розрахунку необхідно враховувати:

• швидкість подавання цементу із силосу;
• час формування вагової порції;
• швидкість подавання та встановлення порожнього мішка;
• тривалість наповнення;
• час зняття упаковки;
• швидкість контрольного зважування;
• можливості транспортних конвеєрів;
• продуктивність палетувального обладнання;
• час відведення готової палети.

Якщо палетайзер або транспортна система працює повільніше за фасувальну машину, проєкт має передбачати накопичувальну секцію, регулювання потоку або погоджене зниження продуктивності попереднього обладнання.

Фасування цементу в клапанні мішки

Для автоматизованої ділянки застосовується обладнання для клапанних мішків. Така упаковка має спеціальний клапан, через який цемент надходить усередину. Тип клапана і фасувальний патрубок розглядаються як єдина технологічна пара.

Детальна будова клапанної упаковки та моделі фасувальних машин на цій сторінці не дублюються. Під час проєктування комплексної лінії важливо визначити лише параметри, що впливають на інтеграцію:

• масу наповнення;
• розмір і положення клапана;
• матеріал і кількість шарів мішка;
• спосіб остаточного закривання;
• розміри наповненої упаковки;
• положення мішка на вихідному конвеєрі.

Мішки для цементу масою 25 і 50 кг

У матеріалах PAGLIERANI для цементної галузі представлені формати 25 і 50 кг. Можливість фасування іншої маси залежить від вибраного обладнання, характеристик продукту та конструкції упаковки.

Навіть за однакової номінальної маси мішки різних виробників можуть відрізнятися розмірами, матеріалом і геометрією клапана. Тому не можна вибирати фасувальний патрубок лише за позначенням «25 кг» або «50 кг».

Якщо підприємство планує використовувати декілька форматів, кожен мішок необхідно включити до технічного завдання. Виробник має підтвердити діапазон переналагодження та перелік потрібних форматних деталей.

Аспірація та контроль цементного пилу

Цемент належить до дрібнодисперсних порошкоподібних матеріалів. Під час його переміщення повітря витісняється з обладнання та мішка, захоплюючи частинки продукту. Тому фасувальну машину необхідно розглядати разом із системою аспірації.

Зона подавання продукту

Місця з’єднання транспортного обладнання з бункером і фасувальною машиною мають бути герметизовані та оснащені точками видалення повітря, якщо це передбачено проєктом.

З’єднання мішка з патрубком

Розмір клапана має відповідати фасувальному патрубку. Неправильно підібране з’єднання може сприяти виходу продукту і повітря в робочу зону.

Розрахунок аспірації

Наявність патрубка на фасувальній машині не замінює проєктування системи пиловидалення. Необхідно визначити витрату повітря, характеристики фільтрів, кількість точок підключення та опір повітропроводів.

Очищення обладнання

Компонування ділянки має забезпечувати доступ до вузлів для огляду й очищення. Накопичення цементного пилу може впливати на датчики, механічні компоненти та стабільність переміщення упаковки.

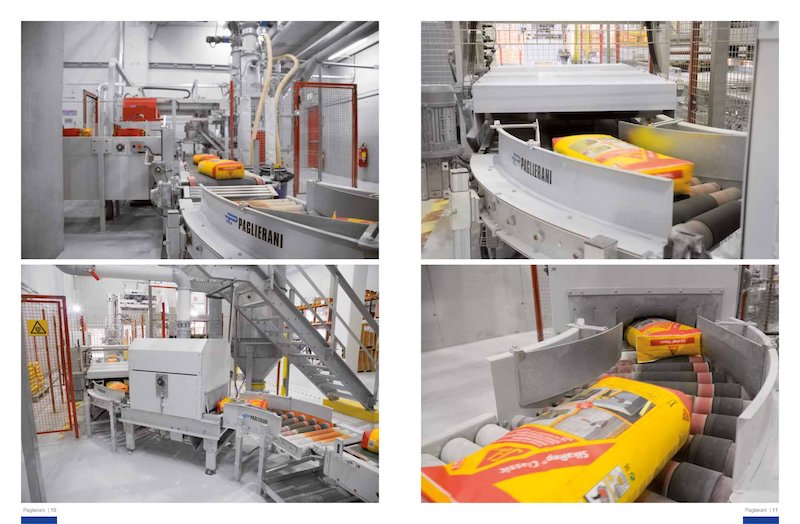

Конвеєрна система лінії

Конвеєрне обладнання з’єднує фасувальну машину з контрольною і палетувальною ділянками. Під час проєктування враховують масу мішка, положення клапана, стійкість упаковки та необхідний напрямок руху.

Окремі ділянки транспортної системи можуть виконувати різні завдання:

• приймати мішок після фасувальної машини;
• стабілізувати його положення;
• створювати необхідний інтервал між упаковками;
• передавати мішок через контрольні ваги;
• спрямовувати невідповідну упаковку до зони відбраковування;
• подавати готові мішки до палетайзера.

Висота, ширина і швидкість кожного конвеєра узгоджуються із сусідніми машинами. Для модернізації чинного виробництва також перевіряють напрямок руху та розташування приводів.

Палетування і захист транспортної одиниці

Готові мішки можуть передаватися на автоматичний палетайзер. На цій сторінці палетування розглядається лише як наступний етап цементної лінії. Типи палетайзерів, моделі та способи формування шарів докладно описуються в окремій категорії сайту.

Для інтеграції необхідно визначити розміри та масу наповненого мішка, тип піддона, схему укладання, кількість шарів і необхідну продуктивність. Ці параметри впливають на вибір палетайзера і транспортної системи.

Після укладання транспортна одиниця може надходити на палетообмотувач або іншу систему захисту. Детальний опис AV 500, OMNIVA і технології Stretch Hood не дублюється, оскільки цим рішенням відповідають окремі продуктові сторінки.

Керування автоматичною лінією

Система керування координує послідовність операцій та обмін сигналами між машинами. У разі зупинки одного вузла попереднє обладнання має отримати відповідний сигнал, щоб уникнути переповнення бункера або накопичення мішків.

Для чинного виробництва необхідно заздалегідь визначити:

• які машини входять до нового постачання;
• яке обладнання вже встановлене на підприємстві;
• які сигнали мають передаватися між системами;
• де розташовуються точки керування та аварійної зупинки;
• як працює лінія за відсутності мішків або піддонів;
• куди спрямовується упаковка в разі відхилення маси;
• які параметри доступні оператору.

Конкретна архітектура керування визначається складом лінії, вимогами підприємства і технічними можливостями обладнання, що підключається.

Межі автоматизації

Автоматична лінія скорочує кількість ручних операцій, але не означає повної відсутності персоналу. Оператор контролює стан обладнання, поповнює запас упаковки, реагує на повідомлення системи та виконує передбачені регламентом дії.

Обслуговувальному персоналу необхідно забезпечити безпечний доступ до вузлів для очищення, огляду і заміни компонентів. Розташування огороджень і дверей не повинно перешкоджати виконанню регламентних робіт.

До запуску також необхідно визначити порядок дій у разі зупинки подавання цементу, зминання мішка, відхилення маси або заповнення вихідного конвеєра.

Що надати для розрахунку лінії

1. Продукт. Тип цементу, насипну густину, вологість, температуру, гранулометричний склад і схильність до аерації.
2. Масу упаковки. Основний і додаткові формати, а також допустимі відхилення.
3. Клапанний мішок. Креслення, розміри, матеріал, кількість шарів і зразки тари.
4. Продуктивність. Необхідну кількість мішків за годину або зміну.
5. Подавання цементу. Опис силосу, бункера та транспортного обладнання перед фасувальною машиною.
6. Аспірацію. Параметри наявної системи або вихідні дані для нового проєкту.
7. Контроль. Вимоги до контрольного зважування та відбраковування.
8. Транспортування. Параметри наявних або запроєктованих конвеєрів.
9. Палетування. Тип піддона, схему укладання та розміри готової палети.
10. План приміщення. Доступну площу, висоту, розташування колон, проходів і комунікацій.
11. Систему керування. Вимоги до обміну сигналами з наявним обладнанням.

Після погодження технічного завдання визначаються межі постачання, склад обладнання та послідовність упровадження. Для введення системи в експлуатацію передбачаються монтаж і пусконалагодження, перевірка міжмашинних зв’язків та навчання персоналу.

Автоматична лінія пакування цементу PAGLIERANI

Комплексна лінія PAGLIERANI об’єднує необхідні операції від подавання цементу до передавання наповнених мішків на складську або палетувальну систему. Її склад визначається фактичною технологією підприємства, а не універсальним переліком машин.

Для стабільної роботи необхідно узгодити параметри цементу і клапанного мішка, продуктивність кожного вузла, аспірацію, конвеєрну систему та алгоритми керування. Лише після цього можна визначити відповідну конфігурацію фасувальної ділянки.

Зверніться до ITP-GROUP, щоб підготувати технічне завдання на автоматичну лінію PAGLIERANI для пакування цементу та погодити її інтеграцію з обладнанням вашого підприємства.
