Для підприємств, які фасують борошно та інші сипучі продукти у невеликі готові пакети, важливо автоматизувати не лише дозування, а весь цикл формування упаковки. PAGLIERANI DA 80 об'єднує подачу попередньо сформованих пакетів, їх відкривання, наповнення, вібраційне ущільнення та закриття в одному автоматизованому процесі.

Машина розрахована на високопродуктивну роботу з готовими пакетами. Для стандартної версії виробник заявляє механічну продуктивність до 80 пакетів за хвилину та діапазон фасування від 500 г до 2,5 кг. Для більших форматів передбачена модифікація DA 80/5, яка працює з пакетами від 500 г до 5 кг, але має інші розміри пакета та механічну продуктивність.

У складі автоматизованої лінії після фасування можуть встановлюватися системи контролю ваги, маркування, групового пакування, термоусадження та палетування. Це дозволяє розглядати DA 80 як автоматичну фасувальну машину, яку можна інтегрувати до комплексної пакувальної ділянки.

Що таке фасувальна машина PAGLIERANI DA 80

PAGLIERANI DA 80 — автоматична фасувальна машина для невеликих попередньо сформованих пакетів. Її конструкція орієнтована на високий темп роботи та мінімізацію ручних операцій на ділянці фасування.

Пакувальний цикл побудований лінійно та проходить через 14 послідовних технологічних станцій. Пакети переміщуються попарно, проходячи операції відбору з магазинів, відкривання, наповнення, вібраційного ущільнення та закриття. Основний привід машини виконаний на механічних кулачкових механізмах, при цьому виробник акцентує увагу на відсутності вакуумних насосів і мінімізації пневматичних компонентів.

У стандартному виконанні машина працює з попередньо сформованими пакетами масою від 500 г до 2,5 кг. Для продуктів із питомою масою 0,5–0,8 кг/дм³ саме цей діапазон використовується виробником як базовий; зміна насипної густини впливає на фактичну масу продукту, яка поміститься в пакет.

• автоматичний відбір порожніх пакетів;
• механічне відкривання та утримання пакета;
• дозування або зважування продукту;
• наповнення пакета;
• вібраційне ущільнення;
• формування верхньої частини упаковки;
• закриття пакета;
• передача готової упаковки на наступну операцію.

Для яких продуктів призначена фасувальна машина

Основна сфера застосування DA 80 — фасування сипучої продукції в готові пакети. Для борошномельних підприємств обладнання може використовуватися для різних видів борошна. У матеріалах PAGLIERANI зазначені, зокрема, пшеничне, кукурудзяне, рисове, гречане, вівсяне та бобове борошно.

Можливість роботи з іншими порошкоподібними або гранульованими продуктами залежить від їхніх фізичних властивостей і встановленої системи дозування. Тому сумісність конкретної продукції доцільно підтверджувати під час технічного підбору.

Для порошків виробник передбачає вертикальний шнековий дозатор, а для гранульованої продукції — дозатор із мірними чашками. Конкретна конфігурація визначається характеристиками продукту та необхідним способом контролю маси.

Які завдання вирішує автоматична фасувальна машина

DA 80 призначена для автоматизації операцій, які при ручному фасуванні потребують значної кількості персоналу та не забезпечують стабільного темпу роботи. Машина дозволяє організувати послідовний технологічний цикл без ручного встановлення кожного пакета під дозатор.

• Подача пакетів. Попередньо сформовані пакети зберігаються в магазинах і автоматично подаються в робочу зону.
• Наповнення. Продукт дозується або зважується відповідно до встановленої конфігурації.
• Ущільнення. Вібраційна система допомагає розподілити продукт усередині пакета та сформувати стабільну геометрію.
• Закриття. Залежно від конструкції пакета може застосовуватися клейове, зварне або прошивне закриття.
• Контроль. Додатково може встановлюватися електронна система перевірки ваги з відбракуванням упаковок за межами встановленого допуску.
• Подальше пакування. Готові пакети можуть направлятися на бандлер, термоусадження та палетування.

Як працює PAGLIERANI DA 80

1. Автоматичний відбір пакетів

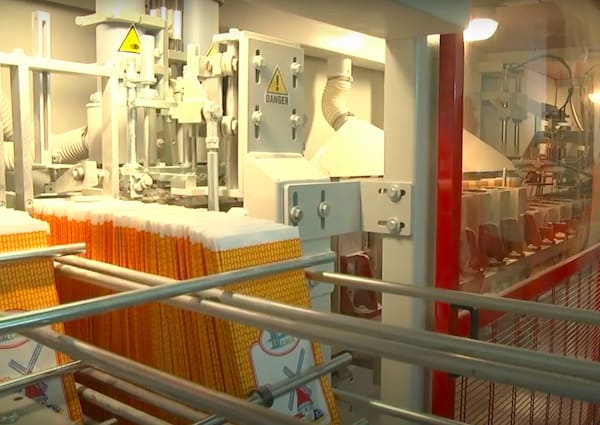

Порожні пакети встановлюються у два паралельні магазини. Система відбору автоматично захоплює пакет і передає його до наступної технологічної операції. Виробник використовує механічний принцип подачі без вакуумних насосів і присосок. Передбачений контроль наявності пакета, який запобігає його наповненню у разі некоректної подачі. У стандартній DA 80 кожен магазин має місткість до 450 пакетів; для DA 80/5 використовується один магазин місткістю до 400 пакетів.

2. Відкривання та наповнення

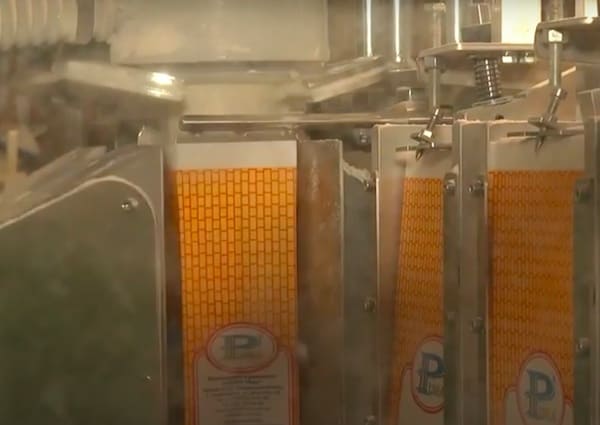

Відібраний пакет відкривається механічними захватами та утримується в зоні наповнення. Залежно від властивостей продукції встановлюється відповідна система дозування або зважування.

Для порошкоподібної продукції PAGLIERANI пропонує вертикальний шнековий дозатор з ємністю з нержавіючої сталі AISI 304, внутрішньою мішалкою, регулюванням швидкості та швидкою заміною шнека. Конфігурація також передбачає рішення для аспірації пилу в зоні виходу продукту.

3. Вібраційне ущільнення

Після наповнення пакет проходить ділянку вібраційного ущільнення. Для DA 80 виробник зазначає довжину вібраційного столу 2300 мм. Регулювання параметрів вібрації дає змогу адаптувати процес до характеристик продукту.

Для борошна та інших порошків ця операція має практичне значення: продукт ущільнюється перед закриттям, що допомагає отримати більш стабільну форму готової упаковки.

4. Формування та закриття пакета

Після ущільнення пакет переходить до вузла закриття. DA 80 може формувати плоске дно та самонесучий пакет із різними варіантами верхнього закриття.

Залежно від типу пакета PAGLIERANI передбачає клейове, зварне або прошивне закриття. Для конструкції flat-top / brick верхня частина пакета формується та підгортається перед нанесенням клею.

5. Передача готової упаковки

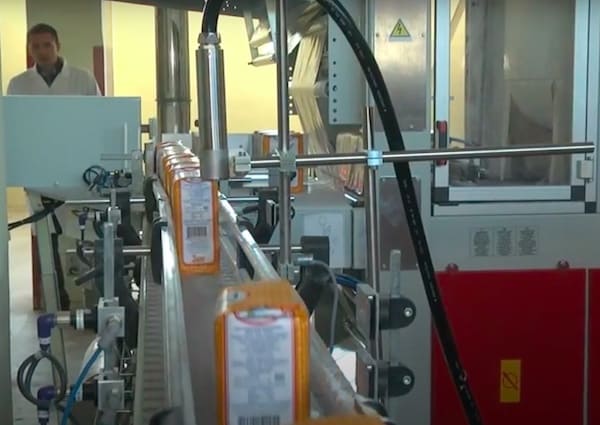

Закриті пакети можуть передаватися транспортною системою на наступну ділянку. Якщо продукція повинна відвантажуватися групами, після DA 80 може встановлюватися бандлер із термоусаджувальною піччю.

Основні технічні характеристики DA 80

Технічні параметри необхідно розглядати для конкретної версії та комплектації. За офіційними даними PAGLIERANI стандартна DA 80 має такі характеристики:

• Тип упаковки: попередньо сформовані пакети.
• Діапазон маси: 500 г–2,5 кг для стандартної DA 80.
• Механічна продуктивність: до 80 пакетів/хв.
• Мінімальний розмір пакета: 80 × 50 × 230 мм.
• Максимальний розмір пакета: 135 × 90 × 450 мм.
• Потужність: 20 кВт.
• Витрата стисненого повітря: 1000 Нл/хв при 6 barg.
• Довжина вібраційного столу: 2300 мм.

Показник 80 пакетів/хв є саме механічною продуктивністю машини. Його не слід ототожнювати з гарантованою фактичною продуктивністю готової виробничої лінії. Реальна швидкість залежить від продукту, маси фасування, формату пакета, дозатора, системи закриття та інших компонентів лінії.

DA 80 та DA 80/5: яку версію вибрати

Для правильного вибору необхідно розділяти стандартну DA 80 та модифікацію DA 80/5. Обидві машини належать до однієї серії, але не мають однакових технічних параметрів.

• DA 80: пакети від 500 г до 2,5 кг, максимальна механічна продуктивність — 80 пакетів/хв.
• DA 80/5: пакети від 500 г до 5 кг, максимальна механічна продуктивність — 40 пакетів/хв.
• DA 80: розміри пакета від 80 × 50 × 230 до 135 × 90 × 450 мм.
• DA 80/5: розміри пакета від 160 × 90 × 370 до 180 × 120 × 420 мм.

Таким чином, параметри стандартної DA 80 не можна автоматично переносити на версію DA 80/5. Вибір модифікації потрібно робити за необхідною масою фасування, розмірами пакета та продуктивністю.

Системи дозування та контролю ваги

Конфігурація дозування є одним із ключових параметрів при підборі фасувальної машини. Для порошкоподібної продукції використовується вертикальний шнековий дозатор, тоді як для гранульованих продуктів PAGLIERANI передбачає дозатор із мірними чашками.

Шнековий дозатор може оснащуватися ємністю AISI 304, приводною мішалкою, системою регулювання швидкості, пневматичними відсікальними заслінками та швидким з'єднанням для заміни шнека. Така конструкція дозволяє адаптувати подачу до властивостей порошкоподібного продукту.

Для продукції, де важливий контроль фактичної маси кожної упаковки, може використовуватися система електронного контролю ваги. Вона здатна передавати зворотний сигнал дозатору, відбраковувати пакети з неприпустимим відхиленням і вести облік результатів контролю.

Які пакети можна використовувати

DA 80 призначена для попередньо сформованих пакетів. Стандартна версія працює з пакетами від 80 × 50 × 230 до 135 × 90 × 450 мм, тоді як DA 80/5 має окремий діапазон форматів.

Машина може формувати пакети з плоским дном і самонесучою конструкцією. Серед доступних варіантів закриття PAGLIERANI вказує fin та flat-top (brick), а залежно від конструкції упаковки — зварювання, прошивання або склеювання.

Перед замовленням необхідно узгодити не тільки масу фасування, а й геометрію пакета, матеріал, спосіб закриття та необхідний комплект змінних деталей.

Групове пакування та термоусадження

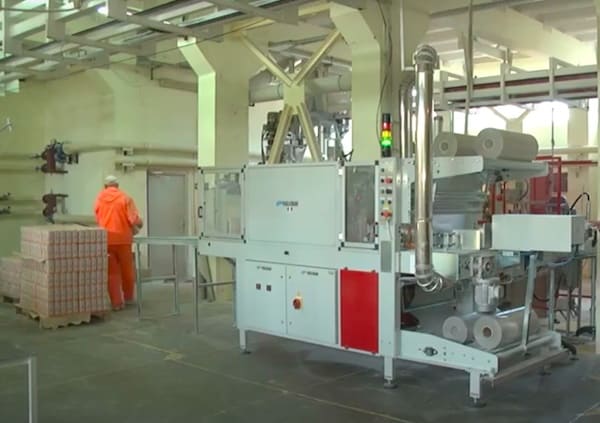

Якщо окремі пакети повинні формувати транспортні групи, до автоматизованої лінії може бути інтегрований бандлер F/70. Він групує готові пакети та обгортає сформовану групу термоусаджувальною плівкою.

Для F/70 виробник наводить діапазон розмірів групи від 160 × 160 × 90 до 450 × 350 × 300 мм та механічну продуктивність до 7 груп/хв. Після обгортання група проходить через термоусаджувальну піч, де плівка стискається під дією температури.

Таке рішення дає змогу об'єднати індивідуальне фасування та формування транспортної упаковки в єдиний автоматизований потік.

Палетування та кінцева автоматизація

Для великих виробничих ділянок фасування доцільно розглядати DA 80 у складі повної автоматизованої лінії. Після індивідуального або групового пакування продукція може передаватися на палетайзер, а сформований вантаж — на обладнання для стабілізації палети.

PAGLIERANI пропонує традиційні та антропоморфні палетайзери. Для окремих конфігурацій виробник також зазначає можливість палетування одиночних пакетів масою 1 кг на палети Düsseldorf розміром 600 × 800 мм.

Конкретна схема кінцевої ділянки залежить від продуктивності фасування, способу групування, вимог складу та способу транспортування готової продукції.

Переваги PAGLIERANI DA 80

• Висока механічна продуктивність. Стандартна версія розрахована на до 80 пакетів за хвилину.
• Повний автоматизований цикл. Подача, відкривання, наповнення, ущільнення та закриття виконуються послідовно без ручного встановлення кожного пакета.
• Механічний принцип роботи. Конструкція використовує кулачкові механізми та мінімізує кількість пневматичних компонентів.
• Гнучкість дозування. Для різних типів продукції доступні шнекові та чашкові системи дозування, а також рішення для зважування.
• Контроль маси. Додаткова система перевірки ваги може забезпечувати автоматичне відбракування упаковок за межами встановленого допуску.
• Різні способи закриття. Конфігурація може передбачати клейове, зварне або прошивне закриття залежно від типу пакета.
• Інтеграція в автоматизовану лінію. Машина може працювати разом із системами групового пакування, термоусадження, палетування та захисту готового вантажу.

Зміна формату пакета

Якщо підприємство працює з декількома форматами упаковки, машину необхідно комплектувати відповідними деталями для переналагодження. PAGLIERANI зазначає, що механічна процедура зміни формату для DA 80 займає приблизно 3,5 години. Фактичний час залежатиме від конкретної конфігурації та організації робіт на підприємстві.

Тому при виборі комплектації варто одразу визначити всі формати, які планується використовувати. Це дозволить передбачити необхідні комплекти зміни формату ще на етапі проєктування автоматизованої лінії.

Як вибрати обладнання для фасування борошна

Вибір фасувальної машини лише за показником пакетів за хвилину може призвести до невідповідної конфігурації. Для борошна важливими є насипна густина, гранулометричний склад, схильність до утворення пилу, необхідна маса фасування та характеристики пакета.

Перед підготовкою технічної пропозиції рекомендується визначити:

• вид і характеристики продукту;
• насипну густину;
• необхідну масу фасування;
• розміри готового пакета;
• конструкцію та матеріал пакета;
• планову продуктивність у пакетах за хвилину;
• необхідний спосіб закриття;
• необхідність контролю ваги;
• необхідність автоматичного відбракування;
• необхідність групового пакування;
• схему палетування;
• доступні електричні та пневматичні ресурси.

Для точного підбору бажано надати зразки продукту та пакета або їх технічні характеристики. Це дозволяє оцінити сумісність продукту з дозатором, визначити необхідний формат пакета та сформувати конфігурацію обладнання без зайвих вузлів.

Для яких підприємств підходить DA 80

Фасувальна машина PAGLIERANI DA 80 доцільна для борошномельних та інших підприємств, яким необхідно автоматизувати фасування сипучої продукції у невеликі попередньо сформовані пакети та забезпечити стабільний темп виробництва.

Рішення може застосовуватися як при модернізації існуючої фасувальної ділянки, так і під час створення нової автоматизованої пакувальної лінії. При цьому кінцева конфігурація визначається не тільки продуктивністю машини, а й усіма наступними операціями — контролем ваги, групуванням, термоусадженням, палетуванням та транспортуванням.

Підбір та постачання фасувальної машини для борошна

Правильний підбір фасувального обладнання починається з визначення характеристик продукту, пакета та необхідної продуктивності. Для проєктування автоматизованої лінії також важливо заздалегідь визначити спосіб закриття, необхідність контролю ваги, формат транспортної упаковки та схему палетування.

Якщо потрібна фасувальна машина для борошна, автоматичне пакування у попередньо сформовані пакети або комплексне рішення від дозування до палетування, конфігурацію PAGLIERANI DA 80 можна підібрати відповідно до конкретних виробничих параметрів.

Зв'яжіться з нами, щоб підібрати конфігурацію PAGLIERANI DA 80 під ваш продукт, формат пакета та необхідну продуктивність.
