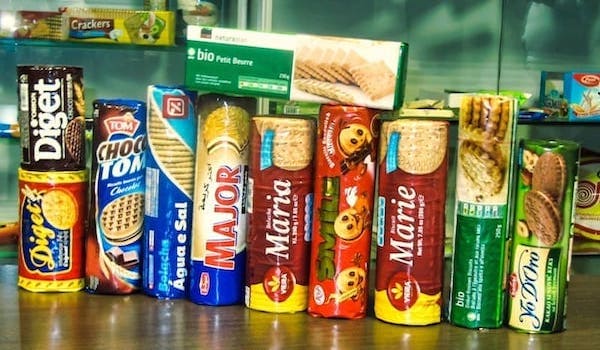

X-FOLD — це формат пакування з характерним складанням торців, завдяки якому готовий пакет нагадує конверт. Його застосовують для печива, вафель, крекерів, сухарів, зернових хлібців та інших виробів, які потрібно акуратно розмістити в упаковці й захистити від зміщення під час транспортування.

На відміну від класичного пакета-подушки, X-FOLD потребує спеціалізованого обладнання, яке формує поздовжнє з’єднання, складає торцеві частини матеріалу та закриває пакет відповідно до заданої геометрії. Для цього італійська компанія FourPack пропонує автоматичні машини PXW 60 E та PXW-100E.

Як формується пакет X-FOLD

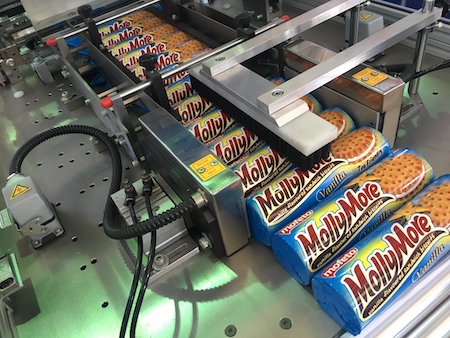

Під час пакування продукт подається до робочої зони машини в заданому положенні. Пакувальний матеріал охоплює виріб або сформовану групу виробів, після чого обладнання виконує поздовжнє закриття та складає торці пакета. У результаті утворюється упаковка з рівними гранями й характерними конвертними складками.

Стабільність цього процесу залежить не лише від пакувальної машини. Необхідно враховувати геометрію, крихкість і допустиме положення продукту, спосіб його подавання, характеристики пакувального матеріалу та вимоги до зовнішнього вигляду готового пакета.

Якщо підприємству потрібен звичайний пакет із поздовжнім і двома поперечними швами, доцільно окремо розглянути горизонтальні пакувальні машини Flow Pack. Сторінка X-FOLD зосереджена саме на пакеті-конверті та моделях FourPack, призначених для його формування.

Моделі FourPack для пакування у формат X-FOLD

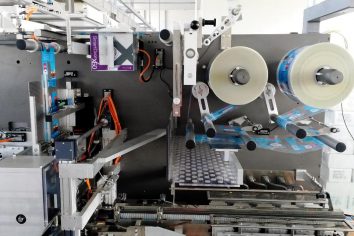

FourPack PXW 60 E

FourPack PXW 60 E — автоматична машина для пакування печива, вафель, крекерів та інших штучних харчових продуктів у пакет X-FOLD. Модель може використовуватися для виробів збільшеного або нестандартного формату, зокрема сухарів, зернових хлібців і рисових коржиків.

Машину можна поєднати з автоматичною системою подавання або використовувати в конфігурації з напівавтоматичним чи ручним завантаженням. Вибір способу подавання залежить від темпу попередньої технологічної операції, орієнтації виробів і необхідності сформувати групу перед пакуванням.

Для PXW 60 E заявлена максимальна продуктивність до 70 пакетів за хвилину. Реальний випуск визначається розмірами продукту та пакета, властивостями матеріалу, способом завантаження і погодженою конфігурацією машини.

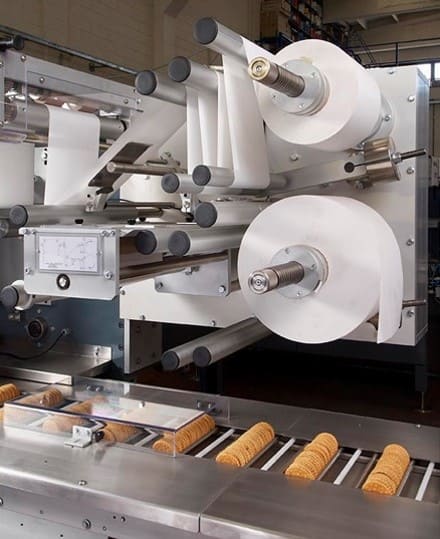

FourPack PXW-100E

FourPack PXW-100E призначена для автоматичного формування пакетів X-FOLD на виробництвах із підвищеними вимогами до темпу пакування. Сервоприводна система координує переміщення продукту, подавання матеріалу та роботу пакувальних вузлів.

Залежно від погодженого виконання машина може працювати з одношаровою упаковкою з плівки або формувати двошарову упаковку з паперу та плівки. Для окремих проєктів можуть бути передбачені відривна стрічка й кінцева етикетка, але необхідність цих пристроїв потрібно зазначати під час формування технічного завдання.

Заявлена максимальна продуктивність PXW-100E становить до 90 пакетів за хвилину. Досягнення такого показника залежить від формату, стабільності вхідного потоку продукції, пакувального матеріалу та можливостей суміжних ділянок лінії.

Продукти для пакування в пакет-конверт

Обладнання FourPack для X-FOLD орієнтоване передусім на штучні вироби правильної або відносно стабільної форми. До переліку можливих продуктів належать:

• печиво різних форматів;
• вафлі та вафельні блоки;
• крекери;
• сухарі;
• зернові хлібці;
• рисові коржики;
• інші штучні продукти, які відповідають робочому діапазону вибраної машини.

Можливість пакування конкретного виробу потрібно перевіряти за зразками. Однакові зовнішні розміри не гарантують однакової поведінки на лінії: значення мають крихкість, стан поверхні, кількість крихт, стабільність форми та допустиме механічне навантаження.

Якщо проєкт охоплює не лише пакувальну машину, а й приймання продукції після печі, орієнтацію, групування та автоматичне подавання, корисно також врахувати вимоги до повної лінії пакування печива.

Пакувальні матеріали та варіанти оформлення

Матеріал для X-FOLD підбирають з урахуванням системи закриття, швидкості машини, геометрії складок і вимог до захисту продукту. Перед замовленням обладнання необхідно погодити структуру та товщину матеріалу, його зварюваність, ковзання, жорсткість і поведінку на згинах.

Одношарова упаковка

Для одношарового виконання застосовується один пакувальний матеріал. Таке рішення потребує перевірки якості поздовжнього та торцевого закриття, стабільності формування складок і відповідності бар’єрних властивостей умовам зберігання продукту.

Двошарова упаковка

У відповідній конфігурації PXW-100E може поєднувати папір і плівку. Такий формат розширює можливості оформлення пакета, але потребує узгодження двох матеріалів, їх взаємного положення та роботи пакувальних вузлів.

Додаткові елементи пакета

Для полегшення відкривання може застосовуватися відривна стрічка. Кінцева етикетка може виконувати декоративну або конструктивну функцію залежно від дизайну упаковки. Наявність цих елементів, їх розміри та положення потрібно визначити до затвердження комплектації.

Подавання продукту та автоматизація

Машини FourPack можуть працювати як окремий пакувальний модуль або як частина автоматизованої лінії. У другому випадку систему подавання необхідно узгодити з обладнанням, розташованим перед пакувальною машиною.

Ручне та напівавтоматичне завантаження

Ручне або напівавтоматичне подавання може використовуватися за невеликого асортименту, помірного темпу виробництва чи необхідності контролювати положення нестабільних виробів. Під час проєктування потрібно визначити кількість операторів, робочу висоту, доступ до транспортера та безпечну відстань до рухомих вузлів.

Автоматичне подавання

Автоматична система може приймати продукт із попередньої виробничої ділянки, розподіляти потік, орієнтувати вироби та передавати їх до пакувальної машини з необхідним інтервалом. Для групового пакування додатково визначають кількість виробів, схему їх розташування та спосіб формування групи.

Синхронізація обладнання

Під час інтеграції перевіряють транспортні висоти, напрямок руху, швидкість суміжних конвеєрів і сигнали обміну між машинами. Також потрібно передбачити поведінку лінії при зупинці пакувальника, нестачі продукту або заповненні наступної ділянки.

Переналагодження на інший формат

Сервоприводне керування та інтерфейс HMI дають змогу задавати й контролювати основні робочі параметри. Це спрощує повернення до раніше налаштованого формату, однак електронна зміна рецепта не завжди замінює механічне переналагодження.

При переході на продукт іншої ширини, висоти або довжини може знадобитися регулювання напрямних, транспортної системи та формувальних елементів. Якщо формати суттєво відрізняються, необхідність змінних комплектів визначають під час проєктування.

Для підприємств із широким асортиментом доцільно передати виробнику перелік усіх запланованих продуктів. Це допоможе оцінити спільний робочий діапазон і уникнути ситуації, коли машина підібрана лише за одним основним форматом.

Порівняння FourPack PXW 60 E та PXW-100E

Наведені максимальні швидкості не слід використовувати як гарантований показник для будь-якого продукту. Для коректного порівняння потрібно визначити випуск якісно сформованих пакетів на реальних виробах і погодженому пакувальному матеріалі.

Як підготувати технічне завдання

Для вибору моделі й конфігурації FourPack бажано надати:

• назву та опис продукту;
• розміри й масу одного виробу;
• кількість виробів в одному пакеті;
• схему їх розташування;
• бажані розміри готової упаковки;
• зразки продукції та пакувального матеріалу;
• потрібну продуктивність у якісних пакетах за хвилину;
• опис попереднього та наступного обладнання;
• вимоги до ручного, напівавтоматичного або автоматичного подавання;
• необхідність відривної стрічки, етикетки чи інших додаткових елементів;
• план приміщення з доступною площею та напрямком руху продукції.

До введення обладнання в експлуатацію також потрібно визначити обсяг монтажу, пусконалагодження та навчання персоналу. Після запуску періодичність перевірок і регламентних робіт узгоджується в межах сервісного обслуговування пакувального обладнання.

Підбір пакувальної машини FourPack

PXW 60 E та PXW-100E відрізняються продуктивністю, можливими конфігураціями й підходом до інтеграції. Вибирати модель лише за максимальною швидкістю некоректно: потрібно одночасно оцінити продукт, формат X-FOLD, матеріал, спосіб подавання, частоту переналагоджень і можливості всієї лінії.

Для підготовки технічної пропозиції надішліть фахівцям ITP-GROUP параметри виробів, зразки матеріалів, бажаний вигляд пакета та дані про наявне обладнання. Після аналізу завдання можна визначити відповідну модель FourPack, склад додаткових пристроїв і вимоги до інтеграції.
