Автоматичне комплектування та пакування солодкого перцю трьох кольорів потребує не лише зважування продукту, а й роздільного керування потоками червоних, жовтих і зелених плодів. Лінія має сформувати упаковку заданого складу, забезпечити мінімальну масу та дбайливо передати овочі на подальше пакування.

У розглянутому проєкті паприка надходить на лінію вже розділеною за кольорами. Три незалежні ділянки подавання спрямовують продукт до багатоголовкової вагової системи з пам’яттю. Обладнання підбирає комбінацію плодів, яка відповідає рецепту за кольорами та встановленій мінімальній масі упаковки.

Ця стаття присвячена саме формуванню змішаної порції паприки за принципом «світлофор». Загальні питання роботи багатоголовкових ваг, пакування овочів і конструкції машин флоупак розглядаються лише в обсязі, необхідному для розуміння цієї технологічної схеми.

Виробниче завдання: пакування паприки трьох кольорів

До автоматизації червоні, жовті та зелені плоди вручну об’єднувалися в товарні групи й перевірялися за масою. Завдання проєкту полягало в механізації подавання, розрахунку вагової комбінації та передавання сформованої порції до пакувальної машини.

Показник до 250 тонн на тиждень належить до вихідного виробничого завдання, а не до універсальної характеристики ваг або пакувальної машини. Для визначення фактичної продуктивності необхідно враховувати масу та розміри плодів, режим роботи підприємства, кількість змін, стабільність подавання і тривалість пакувального циклу.

Горизонтальні подавальні конвеєри	Пусконалагодження лінії	Похилі конвеєри

Чому паприку необхідно подавати окремими потоками

Багатоголовкові ваги розраховують комбінації за масою, але самі по собі не обов’язково розпізнають колір кожного плода. Тому червона, жовта та зелена паприка надходить з окремих бункерів і переміщується незалежними транспортними потоками.

Така побудова лінії дає змогу системі керування визначати, до якої колірної групи належить продукт у конкретному каналі. Колірний склад упаковки забезпечується роздільним подаванням і алгоритмом формування порції, а не сортуванням випадково змішаного потоку після зважування.

До завантаження бункерів підприємство має організувати:

• приймання та попередню перевірку овочів;
• розділення паприки за кольорами;
• видалення плодів, що не відповідають вимогам;
• стабільне поповнення трьох незалежних бункерів;
• контроль кількості продукту кожного кольору;
• узгодження подавання з поточним рецептом упаковки.

Якщо один із колірних потоків відсутній або надходить із недостатньою швидкістю, лінія не зможе стабільно формувати задану комбінацію. Система керування має контролювати наявність продукту та коректно обробляти такі ситуації.

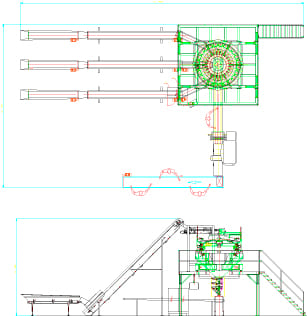

Як працює лінія комплектування паприки

Окремі завантажувальні бункери

Червоні, жовті та зелені плоди завантажуються до трьох незалежних бункерів. Кожен бункер з’єднаний зі своїм транспортним маршрутом, завдяки чому продукти різних кольорів не змішуються до етапу формування товарної порції.

Місткість бункерів і спосіб їх поповнення визначаються необхідною продуктивністю, доступною площею та організацією роботи персоналу. Необхідно виключити надмірний тиск верхніх шарів продукту на нижні плоди.

Горизонтальні відвідні конвеєри

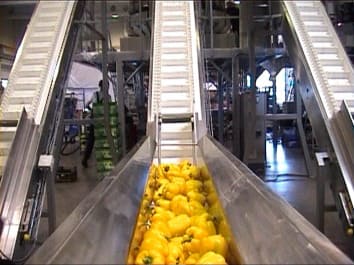

Із бункерів паприка надходить на горизонтальні конвеєри. Вони регулюють вивантаження та формують окремі потоки перед підніманням до вагового обладнання.

Швидкість кожного конвеєра може регулюватися незалежно, оскільки витрата червоної, жовтої та зеленої паприки залежить від рецепта й фактичної кількості доступних плодів. Стрічки та напрямні підбираються з урахуванням розмірів овочів і вимог до очищення.

Похилі конвеєри

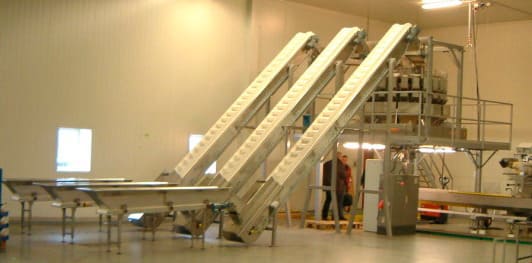

Похилі конвеєри підіймають продукт на робочу висоту багатоголовкової системи. Конструкція стрічки має забезпечувати утримання овочів без надмірного тиску та падіння зі значної висоти.

Висота вивантаження, швидкість руху та геометрія переходу до ваг узгоджуються під час компонування лінії. Для свіжих овочів особливо важливо зменшити кількість точок удару й не допускати тривалого накопичення продукту.

Розподілення за секціями вагової системи

Кожен колір надходить до призначеної для нього секції 24-головкових комбінаційних ваг із пам’яттю. Усередині секцій плоди розподіляються між дозувальними та ваговими ємностями.

Спеціальні утримувальні елементи керують надходженням продукту до окремих комірок. Конкретна послідовність роботи залежить від розмірів плодів і конструкції ваг. Можливість розміщення лише одного плода в кожній комірці має бути підтверджена випробуваннями з фактичним діапазоном розмірів паприки.

Зважування окремих плодів

Після надходження паприки до вагових ємностей система отримує дані про масу доступних часткових порцій. Ці значення зберігаються для подальшого розрахунку можливих комбінацій.

Оскільки маса окремих плодів відрізняється, просте видавання по одному перцю кожного кольору не завжди забезпечує мінімальні 500 г. Алгоритм має одночасно враховувати колірний склад, доступні значення маси та правила формування товарної упаковки.

Розрахунок комбінації з пам’яттю

Система керування аналізує доступні часткові порції та вибирає комбінацію, яка відповідає заданому рецепту й забезпечує необхідну масу. Ємності пам’яті збільшують кількість доступних варіантів для розрахунку.

Точний алгоритм залежить від вимог проєкту. Необхідно заздалегідь визначити, чи є обов’язковим один плід кожного кольору, чи допускається додавання четвертого перцю та які відхилення у співвідношенні кольорів дозволені.

Передавання готової порції

Після вибору комбінації плоди послідовно вивантажуються через спускні жолоби. Система має зберегти заданий склад порції та передати продукт на пакувальний транспортер у правильній послідовності.

Геометрія жолобів і висота падіння підбираються з урахуванням розмірів та чутливості свіжих овочів до ударів. Надто вузький канал може створювати затори, а значна висота падіння — пошкоджувати продукт.

Пакування на машині флоупак

Сформована група надходить на подавальний конвеєр горизонтальної пакувальної машини флоупак. Продукт переміщується горизонтально, обгортається рулонною плівкою, після чого машина формує поздовжній і поперечні зварні шви.

Формат упаковки, довжина пакета, розташування зварних швів і характеристики плівки узгоджуються з розмірами овочів. Машина має отримувати порції з установленим інтервалом, тому її цикл синхронізується з роботою вагової системи.

Подавання та розподілення паприки	24-головкові ваги з пам’яттю

Як одночасно контролюються колірний склад і маса

Під час формування упаковки «світлофор» система має враховувати дві різні вимоги. Перша стосується асортиментного складу: у товарній групі мають бути представлені задані кольори. Друга стосується маси: готова порція має важити не менше 500 г.

Ці завдання не можна зводити лише до звичайного зважування. Якщо три вибрані плоди не досягають мінімальної маси, алгоритм має виконати передбачену технічним завданням дію. Можливі варіанти залежать від затвердженої специфікації продукції.

До програмування рецепта необхідно визначити:

• обов’язкову кількість кольорів в упаковці;
• мінімальну або точну кількість плодів;
• мінімальну та цільову масу порції;
• допустиме перевищення маси;
• можливість додавання додаткового плода;
• допустиме співвідношення кольорів;
• пріоритет між кількістю, колірним складом і масою;
• дії системи за відсутності одного з кольорів.

Якщо специфікація вимагає рівно три плоди — по одному кожного кольору, — вихідні овочі необхідно попередньо калібрувати за масою та розміром. Без такого обмеження три довільно вибрані перці не завжди забезпечать мінімальні 500 г.

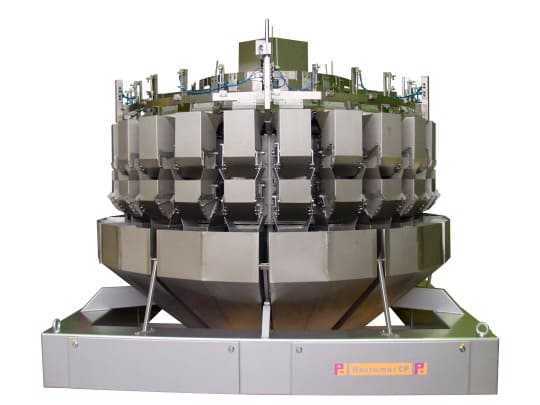

24-головкові ваги з пам’яттю

Багатоголовкова система розділена на функціональні ділянки, пов’язані з незалежними потоками паприки. Кожна вагова ємність отримує продукт, вимірює його масу та передає дані системі керування.

Призначення ємностей пам’яті

Після зважування часткова порція може бути тимчасово передана до ємності пам’яті. Завдяки цьому система має більшу кількість доступних значень для розрахунку комбінації, ніж у разі використання лише основних вагових бункерів.

Робота з трьома компонентами

Червоний, жовтий і зелений перець обробляються як окремі компоненти рецепта. Система керування розраховує порцію з урахуванням походження кожного значення маси й не повинна довільно замінювати один колір іншим.

Обмеження вагового алгоритму

Ваги не оцінюють свіжість, однорідність кольору або наявність поверхневих дефектів, якщо для цього не передбачене окреме інспекційне обладнання. Їхнє основне завдання — вимірювання маси та вибір доступної комбінації за заданою програмою.

Вимоги до якості вихідного продукту

Автоматична лінія не замінює всі операції підготовки свіжих овочів. Перед завантаженням паприка має відповідати встановленим вимогам щодо стиглості, зовнішнього вигляду та допустимих пошкоджень.

Для стабільної роботи бажано визначити:

• діапазон довжини та діаметра плодів;
• мінімальну й максимальну масу одного перцю;
• допустиму кривизну та форму;
• вимоги до наявності плодоніжки;
• допустимі поверхневі дефекти;
• вологість поверхні після миття;
• температуру продукту під час пакування;
• порядок видалення пошкоджених овочів;
• правила попереднього розділення за кольорами.

Значна різниця в розмірах ускладнює розрахунок комбінацій і передавання продукту через жолоби. Якщо специфікація готової упаковки передбачає однакові за розміром плоди, перед ваговим обладнанням може знадобитися окреме калібрування.

Дбайливе транспортування свіжої паприки

Свіжий солодкий перець чутливий до ударів і локального тиску. Пошкодження поверхні погіршує товарний вигляд і може впливати на збереження продукції. Тому транспортна система має забезпечувати контрольоване переміщення між бункерами, конвеєрами, ваговими ємностями та пакувальною машиною.

Обмеження висоти падіння

Різницю у висоті між сусідніми вузлами слід зменшувати в межах допустимого компонування. У місцях переходу можуть використовуватися напрямні поверхні та жолоби, які обмежують вільне падіння.

Регулювання швидкості конвеєрів

Надто висока швидкість здатна спричиняти зіткнення та нерівномірно завантажувати вагову систему. Недостатня швидкість, навпаки, обмежує продуктивність. Режими окремих транспортних ліній налаштовуються з урахуванням витрати кожного кольору.

Запобігання надмірному накопиченню

Велика кількість плодів у бункері або на перехідній ділянці збільшує тиск на нижні шари. Датчики рівня та керування подаванням мають запобігати переповненню обладнання.

Пакувальний матеріал і зварювання

Плівка для свіжих овочів обирається з урахуванням властивостей продукту, необхідного газообміну, конструкції пакета, умов зберігання та прийнятої технології. Ці параметри визначаються виробником продукції спільно з постачальником пакувального матеріалу.

До замовлення обладнання необхідно надати зразки або технічний опис плівки. Під час випробувань перевіряються:

• розмотування рулону;
• рух матеріалу через формувальний вузол;
• робота фотомітки за наявності друку;
• якість поздовжнього та поперечних швів;
• відповідність довжини пакета розмірам порції;
• розташування овочів відносно зварювальних губок;
• стійкість упаковки під час подальшого оброблення.

Пакувальна машина формує та закриває упаковку, але не визначає строк зберігання продукту. Для підтвердження строку придатності необхідно враховувати характеристики сировини, підготовку овочів, пакувальний матеріал, умови зберігання та результати випробувань готової продукції.

Контроль готової упаковки

Після машини флоупак можуть установлюватися пристрої для перевірки маси, якості швів, маркування та інших параметрів. Конкретний набір визначається технічним завданням.

• Контрольні ваги перевіряють підсумкову масу закритої упаковки.
• Система відбраковування видаляє пакети, які не відповідають заданому ваговому діапазону.
• Маркувальник наносить дату, номер партії та іншу змінну інформацію.
• Система технічного зору може перевіряти визначені візуальні параметри за відповідної комплектації.
• Датчики проходження контролюють переміщення упаковки між операціями.

Обладнання для таких операцій представлене в розділі систем контролю якості. Перевірка маси готового пакета підтверджує загальну вагу, але не замінює керування колірним складом на етапі формування порції.

Санітарне оброблення обладнання

Свіжі овочі безпосередньо контактують із бункерами, стрічками, жолобами та ваговими ємностями. Під час вибору лінії необхідно оцінити конструкцію контактних деталей, доступ до них і сумісність матеріалів із прийнятою процедурою очищення.

Слід заздалегідь погодити:

• матеріали контактних поверхонь;
• спосіб очищення транспортних стрічок;
• доступ до бункерів і вагових ємностей;
• можливість демонтажу окремих деталей;
• видалення води після санітарного оброблення;
• сумісність із мийними засобами підприємства;
• тривалість очищення між змінами;
• порядок перевірки обладнання перед запуском.

Санітарний регламент затверджується підприємством відповідно до його системи управління безпечністю харчової продукції та інструкцій виробників обладнання.

Синхронізація лінії за великого виробничого навантаження

Для оброблення значного тижневого обсягу недостатньо високої швидкості одного модуля. Продуктивність має бути узгоджена на всіх ділянках — від завантаження трьох колірних груп до відведення готової упаковки.

Система керування координує:

1. рівень продукту в трьох завантажувальних бункерах;
2. швидкість горизонтальних конвеєрів;
3. роботу похилих транспортерів;
4. завантаження окремих секцій багатоголовкових ваг;
5. наявність кожного кольору для поточного рецепта;
6. розрахунок вагової комбінації;
7. послідовність вивантаження плодів;
8. готовність машини флоупак прийняти порцію;
9. відведення та контроль готового пакета.

Якщо одна ділянка зупиняється або не отримує продукт, пов’язане обладнання має перейти в передбачений програмою режим. Алгоритми зупинення, накопичення та повторного запуску визначаються під час проєктування.

Які дані потрібні для підготовки проєкту

До вибору обладнання необхідно зібрати інформацію не лише про загальний обсяг виробництва, а й про фактичний діапазон параметрів паприки кожного кольору.

1. Надайте зразки червоного, жовтого та зеленого перцю.
2. Зазначте діапазон маси плодів кожного кольору.
3. Визначте мінімальні й максимальні розміри продукту.
4. Опишіть допустимі відхилення за формою та зовнішнім виглядом.
5. Зазначте обов’язковий склад однієї упаковки.
6. Визначте мінімальну та цільову масу порції.
7. Підтвердьте, чи допускається додавання додаткового плода.
8. Зазначте необхідний обсяг виробництва за зміну, добу або тиждень.
9. Надайте зразки або опис пакувальної плівки.
10. Зазначте розміри готового пакета.
11. Опишіть спосіб завантаження трьох колірних груп.
12. Визначте вимоги до маркування та контролю.
13. Надайте план приміщення й точки підключення комунікацій.

Чому перед виготовленням лінії проводять випробування

Навіть за однакової маси плоди можуть відрізнятися формою та розмірами. Випробування з реальною паприкою дають змогу перевірити рух конвеєрами, заповнення вагових ємностей, розрахунок комбінації та передавання порції до пакувальної машини.

Під час тестування оцінюються:

• дбайливість вивантаження з бункерів;
• стабільність трьох незалежних потоків;
• робота утримувальних елементів ваг;
• розподілення плодів між ваговими комірками;
• можливість досягнення мінімальної маси;
• дотримання заданого колірного складу;
• кількість плодів у товарній групі;
• послідовність вивантаження через жолоби;
• передавання порції на машину флоупак;
• якість готової упаковки;
• фактично досяжна продуктивність.

Постачання та введення обладнання в експлуатацію

ITP-GROUP допомагає зібрати вихідні дані, організувати передавання зразків овочів і плівки виробникові, погодити технологічну схему та підготувати план розміщення обладнання. Після постачання можуть бути виконані монтаж і пусконалагодження пакувальної лінії, перевірка взаємодії модулів та навчання операторів.

Для підтримання обладнання в робочому стані доступне сервісне обслуговування пакувальних ліній. Склад регламентних робіт визначається документацією виробників та умовами експлуатації.

Для підготовки пропозиції надішліть зразки паприки трьох кольорів, діапазони маси й розмірів плодів, вимоги до складу упаковки, мінімальну масу, виробничий графік, дані про плівку та план приміщення.
