Автоматична лінія пакування цукерок і печива в пакет Stabilo поєднує подавання продукту, вагове дозування, формування пакета з рулонного матеріалу, наповнення та герметизацію. Таке рішення застосовують для порційного фасування загорнутих цукерок, драже, снеків, невеликого печива та інших штучних продуктів, характеристики яких дозволяють використовувати вертикальну пакувальну машину.

Комплектацію лінії необхідно підбирати під конкретний продукт. Розміри, форма, крихкість, липкість і стан поверхні виробів впливають на конструкцію системи подавання, тип вагового дозатора, виконання контактних частин і допустиму висоту падіння. Формат пакета, своєю чергою, визначає конфігурацію формувального вузла та вимоги до пакувального матеріалу.

Цей матеріал присвячений саме побудові комплектної лінії для вагового фасування штучних кондитерських виробів у Stabilo. Загальна інформація про машини, здатні виготовляти цей формат, представлена на сторінці пакувальні машини в пакет Stabilo.

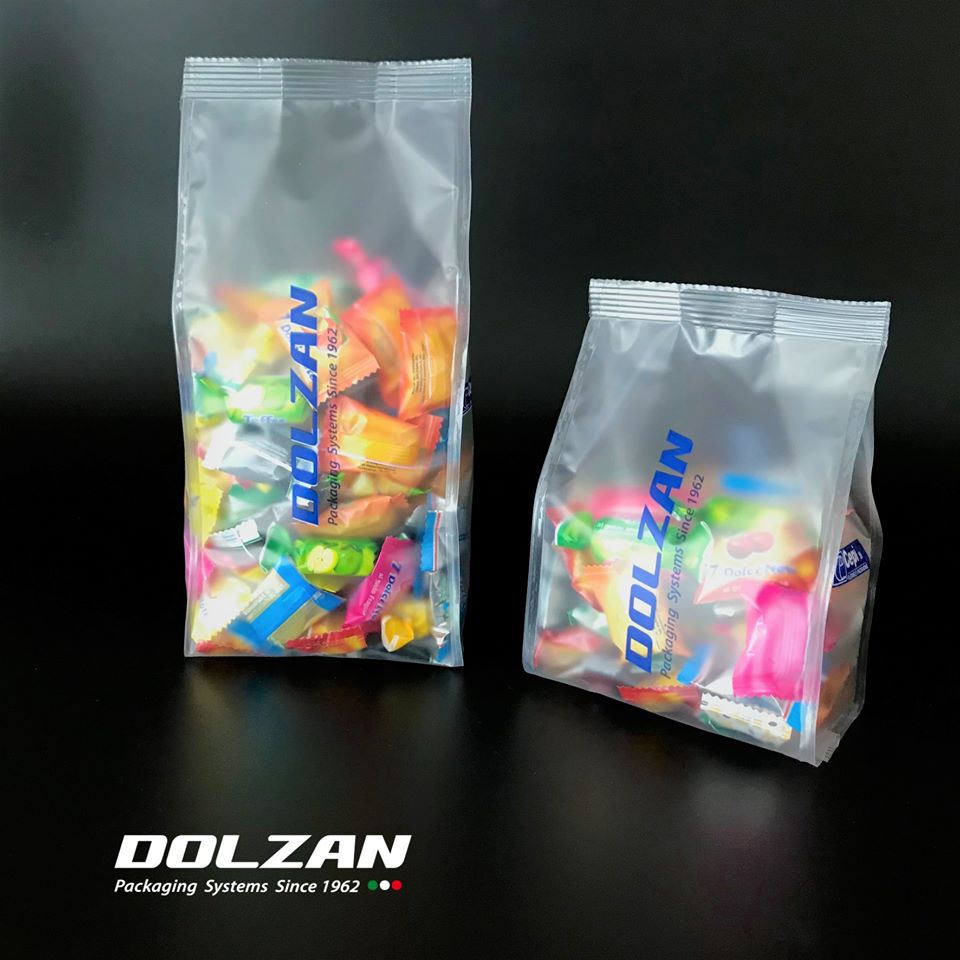

Особливості пакета Stabilo

Stabilo — це об’ємний пакет із бічними складками та чотирма провареними вертикальними гранями. Після наповнення його нижня частина набуває виразної прямокутної форми, завдяки чому упаковка може стійкіше розміщуватися на горизонтальній поверхні порівняно зі звичайним пакетом Pillow.

Формат має кілька площин, які можна використовувати для друку інформації про продукт і оформлення упаковки. Однак зовнішній вигляд готового пакета залежить не лише від конструкції машини. Важливими є властивості плівки, точність виготовлення рулону, розміщення друкованого зображення, маса продукту та співвідношення розмірів упаковки.

Stabilo не слід ототожнювати з будь-яким пакетом із прямокутним дном. Його характерною конструктивною ознакою є наявність чотирьох проварених поздовжніх граней. Можливість виготовлення конкретного розміру необхідно перевіряти за допустимою шириною плівки та параметрами формувального комплекту обраної машини.

Які кондитерські вироби можна фасувати

Вертикальна лінія може використовуватися для продуктів, які допускають транспортування, вагове дозування та вертикальне завантаження в пакет. Придатність обладнання визначається після аналізу або випробування реального продукту.

• загорнуті шоколадні та желейні цукерки;
• карамель і льодяники в індивідуальній обгортці;
• драже та глазуровані вироби;
• жувальні цукерки, якщо їхня поверхня не перешкоджає стабільному дозуванню;
• невелике печиво достатньої механічної міцності;
• крекери, снеки та інші штучні продукти зі схожими властивостями.

Для крихкого печива необхідно окремо оцінити кількість перепадів висоти, швидкість переміщення і конструкцію накопичувальних ковшів. Якщо вироби не витримують подавання через ваговий дозатор і вертикальне скидання, може бути доцільною інша технологія. Наприклад, для орієнтованих або особливо крихких виробів застосовують лінії Flow Pack для пакування крихкого печива.

Склад автоматичної пакувальної лінії

Комплектна система формується з окремих взаємопов’язаних модулів. Їхній склад залежить від способу надходження продукту, необхідної маси порції, формату пакета та організації виробничої ділянки.

Система подавання продукту

Цукерки або печиво передаються до дозатора за допомогою конвеєра, вібраційного живильника, похилого транспортера чи іншої системи, погодженої з характеристиками виробів. Обладнання має забезпечувати рівномірне завантаження дозатора без надмірного накопичення або пошкодження продукту.

Для крихких виробів важливо скоротити висоту падіння та кількість переходів між транспортерами. Для липких або глазурованих продуктів додатково оцінюють матеріал і геометрію поверхонь, з якими вони контактують.

Мультиголовковий ваговий дозатор

Для порційного фасування штучних кондитерських виробів може застосовуватися мультиголовковий ваговий дозатор. Продукт розподіляється між ваговими бункерами, після чого система добирає комбінацію порцій, яка відповідає заданій масі.

Кількість вагових головок не слід визначати без урахування продукту та необхідної продуктивності. Конфігурація з 14 головками є одним із можливих варіантів, але для конкретного проєкту виробник може запропонувати інше виконання.

Вертикальна пакувальна машина

Вертикальна машина розмотує плівку, проводить її через формувальний вузол, створює поздовжні та поперечні шви, приймає дозу продукту й відокремлює готовий пакет. Для Stabilo обладнання додатково формує чотири проварені вертикальні грані.

Загальний порядок роботи такого обладнання описаний у матеріалі як працює вертикальна пакувальна машина. У межах конкретного проєкту конструкцію машини узгоджують із шириною рулону, довжиною пакета, типом зварювання та властивостями продукту.

Формувальний комплект

Формувальний комплект задає поперечний розмір пакета та спрямовує плівку під час утворення пакувального рукава. Якщо підприємство планує випускати кілька типорозмірів, необхідно заздалегідь перевірити, які форматні частини потрібно замінювати та чи сумісні заплановані пакети з однією моделлю машини.

Маркувальне та контрольне обладнання

У лінію можуть бути інтегровані термотрансферний принтер, датер або етикетувальне обладнання. Після пакувальної машини за потреби встановлюють контрольні ваги, металодетектор, вихідний конвеєр та обладнання для групового пакування.

Як відбувається пакування

Робота автоматичної лінії складається з кількох синхронізованих операцій. Стабільність кожного етапу впливає на точність порції, цілісність продукту та зовнішній вигляд готової упаковки.

1. Продукт надходить із виробничої або накопичувальної зони до системи подавання.
2. Живильник рівномірно розподіляє вироби між каналами вагового дозатора.
3. Дозатор визначає комбінацію порцій для отримання заданої маси.
4. Плівка розмотується та проходить через формувальний комплект.
5. Машина створює пакувальний рукав і формує вертикальні грані Stabilo.
6. Відміряна порція продукту надходить у пакет.
7. Виконується поперечна герметизація та відокремлення готової упаковки.
8. Пакет передається на контроль, маркування або вторинне пакування.

Послідовність окремих операцій може відрізнятися залежно від конструкції машини та встановлених опцій. Наприклад, нанесення змінної інформації на плівку зазвичай виконується до формування пакета, а контроль маси — після його герметизації.

Як зменшити ризик пошкодження печива

Крихкість продукту є одним із головних факторів під час проєктування лінії. Навіть правильно підібраний дозатор не гарантує дбайливого поводження, якщо між окремими вузлами залишаються значні перепади висоти або вироби рухаються з невідповідною швидкістю.

• мінімізують висоту падіння на переходах між обладнанням;
• узгоджують швидкість конвеєрів і живильників;
• підбирають виконання вагових та накопичувальних ковшів;
• зменшують кількість зайвих перевантажень продукту;
• перевіряють поведінку виробів під час реальних випробувань;
• оцінюють не лише ціле печиво, а й допустиму частку крихт у готовому пакеті.

Загальні функції упаковки та фактори, важливі для різних видів печива, розглянуто окремо у статті пакування печива: функції, матеріали та обладнання. Поточна сторінка зосереджена на автоматичній лінії з ваговим дозуванням і формуванням Stabilo.

Вимоги до пакувального матеріалу

Плівка повинна відповідати технології формування та способу зварювання пакета. Під час підбору враховують її структуру, товщину, коефіцієнт тертя, температурний діапазон зварювання, ширину рулону та розташування фотомітки.

Бар’єрні властивості матеріалу визначають відповідно до характеристик продукту та умов його зберігання. Сам по собі формат Stabilo не встановлює строк придатності й не гарантує захист від усіх зовнішніх чинників. Необхідні показники залежать від рецептури, вологості виробу, структури плівки, якості швів та умов обігу готової продукції.

До замовлення обладнання бажано передати виробнику зразок плівки або її технічну специфікацію. Якщо планується новий дизайн, потрібно також погодити розташування друку щодо швів, граней та зони відрізання пакета.

Від чого залежить продуктивність

Швидкість лінії не можна визначати лише за максимальною циклічністю пакувальної машини. Фактичний результат залежить від спільної роботи системи подавання, дозатора, формувального вузла та допоміжного обладнання.

• розмірів, форми та сипучості продукту;
• заданої маси порції;
• кількості й конфігурації вагових головок;
• розмірів пакета Stabilo;
• властивостей пакувального матеріалу;
• тривалості формування та зварювання швів;
• допустимої висоти падіння крихкого продукту;
• роботи принтера, контрольних ваг і металодетектора;
• пропускної здатності обладнання після пакувальної машини.

Зазначений у вихідному матеріалі показник до 40 пакетів за хвилину не слід використовувати як універсальну характеристику. Він може стосуватися лише конкретної конфігурації, продукту, маси дози та розміру пакета. Розрахункову продуктивність потрібно підтверджувати для погодженого проєкту.

Очищення та переналагодження

Конструкція лінії повинна забезпечувати доступ до поверхонь, які контактують із продуктом. Знімні вагові та накопичувальні ковші можуть полегшувати очищення дозатора, але конкретний порядок санітарного обслуговування залежить від виконання обладнання.

Під час переходу на інший продукт необхідно враховувати залишки крихт, цукрової пудри, глазурі або інших компонентів. Якщо на одній лінії фасують вироби з різними алергенами, вимоги до очищення потрібно окремо включити до технічного завдання.

Зміна розміру пакета може потребувати заміни формувального комплекту, коригування положення датчиків і параметрів протягування плівки, температури зварювання та налаштувань дозатора. Тривалість переналагодження визначається складом форматних частин і конструкцією обраного обладнання.

Додаткове оснащення лінії

До складу проєкту можуть входити додаткові пристрої, необхідні для маркування, контролю та подальшої автоматизації:

• термотрансферний принтер або датер;
• система автоматичного центрування плівки;
• пристрій для нанесення етикетки;
• контрольні ваги;
• металодетектор;
• вихідний або поворотний конвеєр;
• накопичувальний стіл;
• обладнання для групового пакування;
• система укладання упаковок у короби;
• обладнання для палетування.

Не всі опції потрібні кожному підприємству. Їх вибирають відповідно до схеми виробництва, вимог до контролю, способу реалізації продукції та операцій, які виконуються після фасування.

Дані для підготовки технічної пропозиції

Щоб правильно підібрати обладнання, постачальнику потрібно надати вихідні дані про продукт, упаковку та умови експлуатації.

1. Вид продукту: цукерки, драже, печиво, крекери або інші вироби.
2. Розміри та маса одного виробу: мінімальні й максимальні значення.
3. Властивості продукту: крихкість, липкість, наявність глазурі або цукрової пудри.
4. Маса порції: номінальна вага готової упаковки.
5. Формат пакета: ширина, довжина та глибина Stabilo.
6. Пакувальний матеріал: структура, товщина, ширина рулону та параметри зварювання.
7. Необхідна продуктивність: кількість пакетів за хвилину та обсяг за зміну.
8. Допустимий рівень пошкодження: вимоги до цілісності продукту після пакування.
9. Маркування і контроль: принтер, етикетка, контрольні ваги або металодетектор.
10. План приміщення: доступна площа, висота та напрямок руху продукції.

Для перевірки дозування та дбайливого поводження бажано надати репрезентативну кількість продукту й зразки пакувального матеріалу. Випробування допомагає оцінити поведінку виробів у живильнику, вагових ковшах, випускній лійці та під час падіння в пакет.

Впровадження лінії на підприємстві

До постачання необхідно погодити розташування обладнання, напрямок руху продукту, висоту завантаження, місця обслуговування та точки підключення. Якщо пакувальна машина інтегрується з наявною виробничою ділянкою, її продуктивність і система керування мають бути узгоджені із суміжним обладнанням.

Після встановлення проводять перевірку механічних та електричних з’єднань, налаштування дозатора, формування пакета, підбір режимів зварювання і тестування лінії з продуктом. Детальніше ці роботи описані на сторінці монтажу, пусконалагодження та навчання персоналу.

Для підтримання працездатності обладнання необхідно виконувати регламентні операції, контролювати стан зварювальних елементів, механізмів протягування плівки, вагових ковшів і датчиків. ITP-GROUP також надає сервісне обслуговування пакувального обладнання.

Лінія пакування цукерок і печива для вашого виробництва

Результат роботи лінії залежить від правильного узгодження всіх її модулів: системи подавання, мультиголовкового дозатора, вертикальної пакувальної машини, формувального комплекту та вихідного обладнання. Для цукерок важлива стабільність вагового дозування, а для печива — додатковий контроль механічного впливу на кожному переході.

Щоб підготувати технічну пропозицію, надайте опис і зразки продукту, масу порції, розміри пакета Stabilo, характеристики плівки, необхідну продуктивність та план виробничої ділянки.
