Під час фасування цукру в поліетиленові мішки масою 10–25 кг обладнання підбирають не лише за необхідною продуктивністю. Потрібно враховувати характеристики продукту, конструкцію мішка, властивості плівки, допустиму похибку дозування, спосіб відведення наповненої упаковки та рівень автоматизації наступних операцій.

У цій статті розглянуто інженерні критерії вибору обладнання саме для великоформатного пакування з поліетиленової плівки. Загальна конфігурація промислової лінії пакування цукру визначається після випробування продукту та пакувального матеріалу, оскільки стабільність роботи окремих вузлів залежить від їхніх фактичних властивостей.

Що потрібно визначити до вибору обладнання

Підбір лінії слід починати з технічного завдання. Однакова номінальна маса мішка ще не означає, що для різних виробництв підійде одна й та сама конфігурація. На роботу дозатора та пакувальної машини впливають розмір і однорідність кристалів, насипна щільність цукру, вологість, схильність продукту до злежування та утворення пилу.

У технічному завданні бажано зазначити:

• вид і характеристики цукру, який фасуватиметься;
• номінальну масу упаковки та перелік необхідних форматів;
• розміри готового мішка;
• тип, товщину, ширину та структуру поліетиленової плівки;
• вимоги до точності дозування;
• необхідну продуктивність лінії;
• спосіб нанесення дати, номера партії та іншого маркування;
• вимоги до металодетекції та контролю маси;
• спосіб транспортування, укладання та фіксації мішків на палеті;
• доступну площу, висоту приміщення та розташування точок підключення.

До остаточного погодження проєкту рекомендується надати виробнику зразки цукру та плівки. Випробування допомагають перевірити дозування, формування мішка, якість зварних швів і поведінку наповненої упаковки під час транспортування.

Основні вузли лінії пакування цукру

Система подавання продукту

Цукор має надходити з виробничого або накопичувального бункера до дозатора рівномірно та без неконтрольованих перепадів потоку. До складу ділянки подавання можуть входити проміжні місткості, датчики рівня, затвори та транспортне обладнання. Конструкцію підбирають з урахуванням компонування цеху й розташування пакувальної машини.

Якщо між ділянками лінії необхідно переміщувати продукт або готові мішки, застосовують відповідне конвеєрне обладнання. Тип транспортера визначається призначенням ділянки, масою упаковки та напрямком руху.

Ваговий дозатор

Для фасування цукру по 10–25 кг зазвичай потрібна вагова система, здатна формувати задану дозу та передавати її до пакувальної машини. Її конфігурація залежить від необхідної точності, швидкості циклу та властивостей конкретного продукту.

На стабільність дозування впливають спосіб подавання цукру, об’єм вагового бункера, алгоритм грубого й точного подавання, параметри вивантаження та узгодження роботи дозатора з пакувальною машиною. Тому оцінювати дозувальний вузол окремо від інших компонентів лінії некоректно.

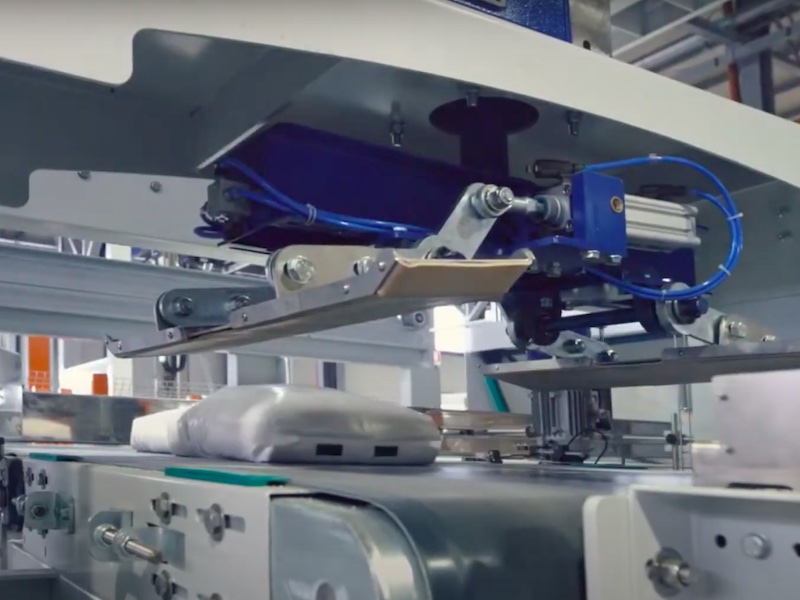

Формування мішка з поліетиленової плівки

Для цього завдання може застосовуватися обладнання, яке формує мішок із рулонного матеріалу, наповнює його відміряною порцією цукру та закриває зварним швом. Для великих доз використовують спеціалізовані машини для формування мішків із рукавної плівки.

Залежно від конструкції машини та пакувального матеріалу технологічний цикл може включати розмотування плівки, відмірювання необхідної довжини, формування дна, відокремлення заготовки, розкриття мішка, наповнення та запаювання верхньої частини.

Плівку не можна вибирати лише за ціною або номінальною товщиною. Для стабільної роботи необхідно погодити її структуру, коефіцієнт тертя, зварюваність, жорсткість, допустимі відхилення розмірів і міцність готового шва. Неузгоджений матеріал може спричиняти зміщення полотна, нестабільне формування мішка або дефекти запаювання.

Відведення наповненого мішка

Мішок масою до 25 кг повинен передаватися від пакувальної машини без різкого падіння та надмірного навантаження на ще гарячий зварний шов. Під час проєктування відвідного транспортера враховують висоту виходу мішка, його положення, стійкість і подальший маршрут.

За потреби лінію доповнюють пристроями для зміни орієнтації, вирівнювання або ущільнення наповненого мішка. Такі операції дають змогу підготувати упаковку до контролю та палетування.

Контроль якості та маркування

Перевірка маси

Контрольні ваги встановлюють після пакувальної машини, якщо необхідно перевіряти масу кожного готового мішка. Вони не замінюють основний дозатор, а контролюють результат фасування та дають змогу виявляти упаковки, які виходять за встановлені межі.

Виявлення металевих включень

Необхідність металодетектора, місце його встановлення та чутливість визначаються вимогами підприємства, характеристиками продукту й упаковки. Обладнання потрібно підбирати з урахуванням фактичного розміру мішка та умов виробничого середовища. Для комплексної перевірки готової упаковки можна передбачити обладнання для контролю мішків.

Нанесення виробничої інформації

Дата виготовлення, номер партії та інші змінні дані можуть наноситися безпосередньо на плівку або етикетку. Спосіб маркування необхідно погодити заздалегідь, оскільки від нього залежать місце встановлення друкувального пристрою, зона друку та вимоги до поверхні матеріалу.

Палетування та підготовка до транспортування

Укладання мішків на палету

За значного обсягу виробництва ручне укладання мішків стає окремою обмежувальною ділянкою. Для автоматизації застосовують палетайзери традиційного типу або роботизовані палетайзери.

Конкретне рішення вибирають за продуктивністю лінії, кількістю форматів, доступною площею та необхідною схемою укладання. Для мішків із цукром особливо важливі стабільність шару, положення упаковки та збереження геометрії сформованої палети.

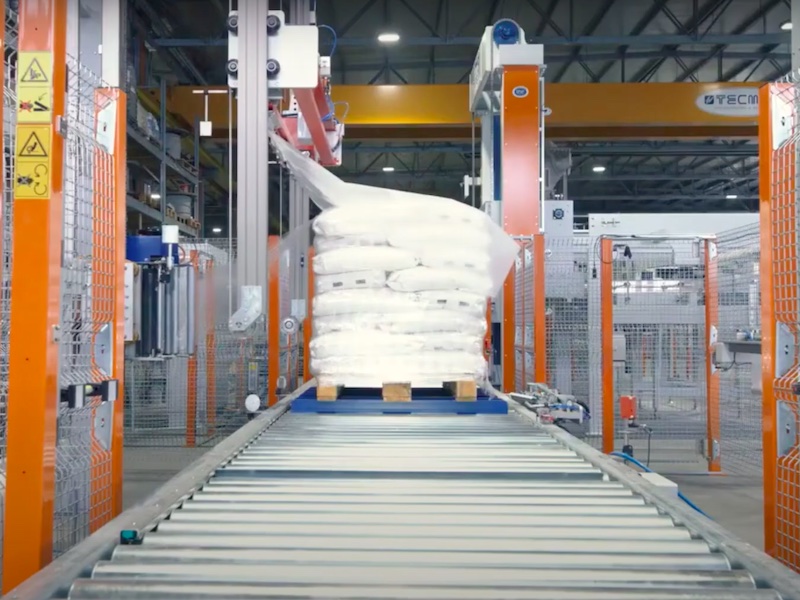

Обмотування палети стретч-плівкою

Після укладання транспортну одиницю можна закріпити за допомогою обладнання для обмотування палет стретч-плівкою. Палетообмотувач підбирають за масою та розмірами вантажу, необхідною продуктивністю, стійкістю палети й способом її подавання.

Залежно від проєкту застосовують машини з поворотним столом, обертовою рукою або кільцем. Натяг і кількість шарів плівки налаштовують так, щоб забезпечити стійкість вантажу без пошкодження мішків.

Як визначити необхідний рівень автоматизації

Склад лінії повинен відповідати реальному виробничому завданню. Для одного підприємства достатньо автоматичного формування, наповнення та запаювання мішків із ручним палетуванням. На іншому виробництві потрібна безперервна лінія з контрольними вагами, металодетектором, маркуванням, автоматичним укладанням та обмотуванням палет.

Під час порівняння варіантів важливо оцінювати не лише паспортну швидкість пакувальної машини, а й узгодженість усіх операцій. Якщо транспортер, контрольний пристрій або палетайзер працює повільніше за основне обладнання, саме ця ділянка обмежуватиме продуктивність усієї лінії.

Критерії вибору лінії для мішків 10–25 кг

Під час технічного порівняння пропозицій слід перевірити:

• відповідність продукту: можливість стабільної роботи з цукром конкретної фракції та вологості;
• діапазон дозування: роботу з усіма передбаченими масами упаковки;
• сумісність із плівкою: вимоги до структури, ширини, товщини та зварюваності матеріалу;
• якість швів: стабільність запаювання за вибраної продуктивності;
• продуктивність: розрахунок для конкретної дози та пакувального матеріалу, а не лише теоретичний максимум машини;
• пилозахист: конструкцію робочих вузлів і доступність зон для очищення;
• переналагодження: порядок переходу між форматами 10, 15, 20 і 25 кг, якщо вони передбачені проєктом;
• інтеграцію: обмін сигналами між дозатором, пакувальною машиною, контрольними пристроями та кінцевою автоматизацією;
• обслуговування: доступ до вузлів, наявність документації та можливість постачання запасних частин.

Продуктивність слід підтверджувати на вибраному продукті та пакувальному матеріалі. Маса дози, властивості цукру, розміри мішка й тривалість зварювання впливають на час циклу, тому універсальне значення швидкості для всіх проєктів визначити неможливо.

Підготовка технічного завдання для ITP-GROUP

Для підготовки пропозиції ITP-GROUP необхідно надати опис продукту, потрібні маси упаковки, зразки мішків або плівки, бажану продуктивність, вимоги до контролю якості та план приміщення. Також слід зазначити, які операції вже виконуються наявним обладнанням, а які мають увійти до нової лінії.

Фахівці компанії допоможуть погодити склад лінії, розташування обладнання та інтерфейси між окремими вузлами. Після постачання можуть бути передбачені монтаж, пусконалагодження та навчання персоналу.

Щоб отримати технічну пропозицію, надішліть вихідні дані та план виробничого приміщення через розділ «Контакти».
