Автоматизація кінцевої ділянки виробничої лінії дозволяє синхронізувати пакування, укладання та підготовку готової продукції до транспортування. Якщо фасування і пакування вже автоматизовані, наступним логічним етапом стає автоматичне палетування — формування стабільних вантажних одиниць без постійної ручної роботи.

Промисловий палетайзер приймає готову продукцію з пакувальної лінії, переміщує її до палети та укладає за заданою схемою. Залежно від конструкції та конфігурації обладнання система може працювати з мішками, коробками, ящиками, пачками та іншими видами транспортної упаковки.

Що таке палетайзер і для чого він потрібен

Палетайзер — це автоматична машина для укладання упакованої продукції на палети. Основне завдання обладнання — перетворити потік окремих мішків, коробок або пачок на сформований вантаж, який можна переміщувати навантажувачем, зберігати на складі або передавати на подальше обмотування.

Автоматичне укладання особливо актуальне для підприємств, де пакувальна машина працює з високою продуктивністю. Якщо готові упаковки після фасування доводиться переносити вручну, саме ця операція може стати обмеженням для всієї лінії.

Палетайзер усуває значну частину повторюваних ручних операцій та забезпечує однакову схему формування кожного вантажу.

Яку продукцію можна укладати на палети

Конфігурація палетайзера залежить від характеристик конкретної упаковки. Автоматичні системи можуть застосовуватися для різних видів фасованої продукції, зокрема:

• мішків із сипучими харчовими продуктами;
• мішків із кормами та сільськогосподарською продукцією;
• мішків із добривами та іншими промисловими матеріалами;
• коробок та ящиків;
• пачок і групової упаковки;
• інших виробів, які допускають механізоване переміщення та укладання.

Перед проектуванням необхідно визначити розміри та масу одиниці продукції, тип пакувального матеріалу, форму упаковки та необхідну схему укладання. Саме ці параметри визначають конструкцію захоплювальної головки та робочі режими обладнання.

Які виробничі завдання вирішує автоматичне палетування

Автоматизація палетування потрібна не тільки для скорочення ручної праці. Вона дозволяє побудувати послідовний технологічний процес від виходу упаковки з фасувальної машини до готового вантажу.

• зменшення кількості ручних операцій;
• стабільне формування шарів продукції;
• синхронізація палетування зі швидкістю пакувальної лінії;
• зниження фізичного навантаження на персонал;
• підвищення повторюваності схеми укладання;
• підготовка продукції до обмотування та транспортування;
• організація автоматизованої кінцевої ділянки виробництва.

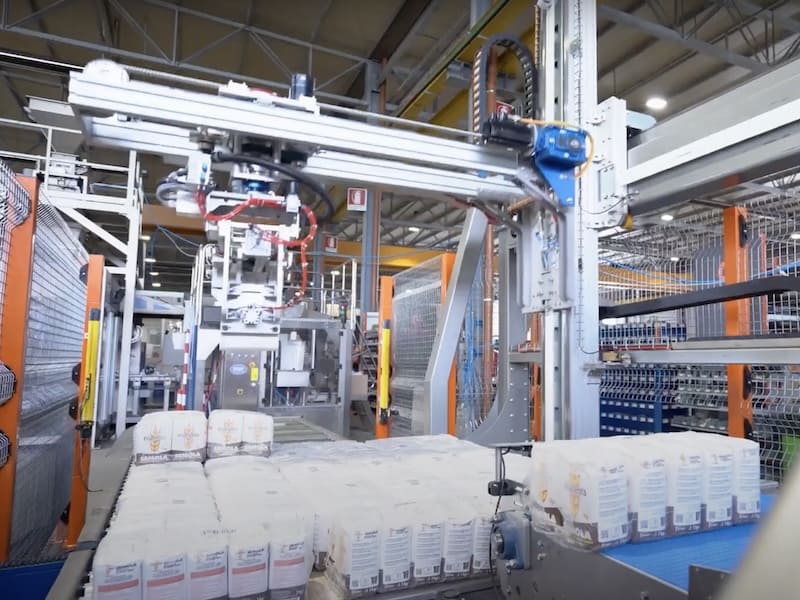

Як працює автоматичний палетайзер

1. Подача готової упаковки

Після фасування та закриття упаковки продукція надходить на транспортер. Транспортна система подає мішки, коробки або пачки до робочої зони палетайзера з необхідним інтервалом.

Параметри подачі повинні відповідати продуктивності попереднього обладнання. Якщо швидкість транспортування та палетування не узгоджені, кінцева ділянка може стати вузьким місцем всієї виробничої лінії.

2. Захоплення продукції

Робоча головка захоплює одну або декілька одиниць продукції залежно від конструкції системи. Для різних типів упаковки можуть використовуватися механічні, притискні, вилкові або вакуумні рішення.

Вибір захвату має враховувати масу, габарити, жорсткість і форму упаковки. Для мішків важливо забезпечити стабільне переміщення без надмірного деформування, а для коробок — точне позиціонування без пошкодження поверхні.

3. Переміщення до палети

Після захоплення продукція переміщується до заданої координати. Система керування визначає положення виробу відповідно до запрограмованої схеми.

Для складних схем укладання передбачена можливість змінювати орієнтацію упаковки. Це дозволяє формувати шари з необхідною геометрією та забезпечувати стійкість готового вантажу.

4. Формування шарів

Кожна наступна одиниця продукції встановлюється у визначене положення. Після завершення шару система переходить до наступного рівня.

Схема палетування підбирається з урахуванням розміру упаковки та палети. Правильне розташування мішків або коробок допомагає отримати стабільний вантаж, придатний для подальшого транспортування та зберігання.

Основні параметри палетайзера

Не існує універсальної конфігурації, яка однаково підходить для всіх виробництв. Підбір обладнання виконується на основі технічних характеристик продукції та вимог до продуктивності.

До основних параметрів належать:

• продуктивність — кількість упаковок або циклів, які система повинна обробляти за одиницю часу;
• маса продукції — визначає вимоги до захоплення та приводів;
• розміри упаковки — впливають на схему укладання та робочу зону;
• тип упаковки — мішок, коробка, пачка або інший формат;
• розмір палети — визначає доступну площу для формування шару;
• висота готового вантажу — важлива для вибору конструкції та подальшої логістики;
• необхідна схема укладання — визначає спосіб орієнтації упаковки;
• рівень автоматизації — від окремого палетайзера до повністю автоматизованої ділянки.

Види захоплювальних систем

Захоплювальна головка є одним із ключових елементів палетайзера. Від її конструкції залежить, наскільки стабільно машина працюватиме з конкретною упаковкою.

Залежно від продукції можуть використовуватися:

• вилкові захвати;
• притискні пристрої;
• вакуумні захоплення;
• комбіновані системи;
• спеціальні захвати для коробок та інших видів упаковки.

Для правильного підбору бажано надати постачальнику зразки упаковки або детальні характеристики продукції. Це дозволяє визначити оптимальний спосіб захоплення ще на етапі проектування.

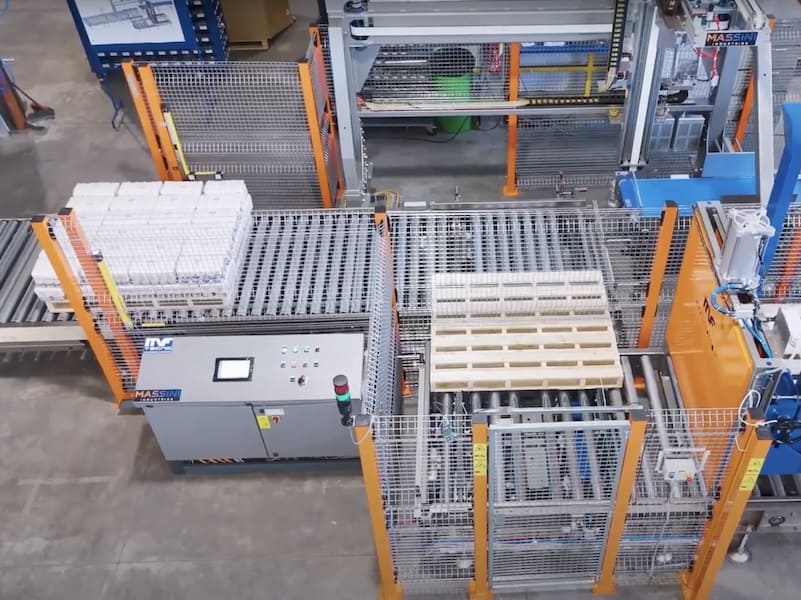

Автоматична подача палет

Якщо мета підприємства — мінімізувати ручну участь оператора, палетайзер може бути доповнений системою автоматичної подачі порожніх палет.

У такій конфігурації магазин палет накопичує запас порожніх піддонів. Транспортери подають їх до робочої зони, після чого сформований вантаж переміщується далі по технологічному маршруту.

Автоматична подача особливо корисна на високопродуктивних лініях, де постійна ручна заміна палет створювала б додаткову операцію для персоналу.

Міжшарові прокладки та стабілізація вантажу

Для деяких видів продукції між шарами встановлюють картонні або інші прокладки. Вони можуть використовуватися для підвищення стабільності сформованої палети та розділення окремих шарів.

Необхідність використання прокладок визначається властивостями продукції, типом упаковки, схемою укладання та вимогами до транспортування.

Обмотування готових палет

Після завершення палетування готовий вантаж може передаватися на автоматичний обмотувач. Стрейч-плівка фіксує упаковки та допомагає зберегти сформовану конструкцію під час внутрішнього переміщення і транспортування.

Палетайзер, транспортери та обмотувач можуть проектуватися як єдина автоматизована ділянка. У такому випадку продукція проходить послідовно всі операції без необхідності ручного перенесення між машинами.

Керування та інтеграція у виробничу лінію

Палетайзер повинен працювати не ізольовано, а як частина загальної технологічної системи. Тому під час проектування узгоджуються сигнали між пакувальною машиною, транспортерами, палетайзером та обладнанням після палетування.

Система керування контролює послідовність операцій, положення механізмів та задану схему укладання. Сенсорна панель оператора використовується для налаштування параметрів і контролю роботи обладнання.

Для підприємств із декількома форматами упаковки важливо передбачити можливість зміни програм палетування. Це дозволяє адаптувати одну автоматизовану ділянку до різних видів продукції без повної перебудови лінії.

Переваги автоматичного палетування

• Зменшення ручної праці. Оператор не виконує постійне перенесення важких упаковок та формування шарів вручну.
• Стабільність укладання. Кожна палета формується відповідно до заданої схеми.
• Синхронізація обладнання. Палетування може бути пов'язане з продуктивністю пакувальної лінії.
• Можливість масштабування. До системи можна додавати подачу палет, міжшарові прокладки, транспортери та обмотування.
• Зменшення фізичного навантаження. Повторювані операції переміщення продукції передаються автоматизованій системі.
• Підвищення організованості складської логістики. Однакові палети простіше переміщувати та розміщувати в зоні зберігання.

Як вибрати обладнання для палетування

Вибір палетайзера необхідно починати не з назви конкретної машини, а з технічного завдання. Основна помилка при проектуванні — орієнтуватися лише на максимальну продуктивність обладнання, не враховуючи характеристики самої упаковки.

Для підбору рішення рекомендується підготувати такі дані:

• назва та характеристики продукції;
• тип упаковки;
• довжина, ширина та висота упаковки;
• маса однієї упаковки;
• кількість упаковок за хвилину або годину;
• розмір палети;
• кількість упаковок у одному шарі;
• бажана кількість шарів;
• максимальна висота готової палети;
• необхідність міжшарових прокладок;
• необхідність автоматичної подачі палет;
• необхідність обмотування стрейч-плівкою;
• доступна площа та висота виробничого приміщення.

Якщо обладнання потрібно встановити на існуючу лінію, додатково необхідні креслення або план ділянки, фотографії обладнання та дані про точки передачі продукції.

Чи можна інтегрувати палетайзер у вже існуючу лінію

Так, автоматичне палетування може бути інтегроване в існуючу пакувальну систему. При цьому необхідно узгодити продуктивність машин, висоту транспортерів, напрямок руху продукції, логіку керування та розташування палет.

Особливо важливо перевірити, чи достатньо місця для переміщення захоплювальної системи та чи дозволяє висота приміщення встановити обладнання з необхідною робочою зоною.

Під час комплексного проектування палетайзер може працювати разом із фасувальним обладнанням, пакувальною машиною, транспортерами, системою подачі палет, пристроями для міжшарових прокладок та обмотувачем.

Кому потрібна автоматизація палетування

Таке обладнання доцільне для підприємств, де продукція після фасування надходить на палети у значній кількості та де ручне укладання обмежує продуктивність або створює надмірне навантаження на персонал.

Автоматичне палетування особливо актуальне для виробників харчових продуктів, борошна, круп, насіння, кормів, добрив та іншої продукції, яка постачається у мішках, коробках або груповій упаковці.

FAQ: поширені питання про палетайзери

Що таке палетайзер?

Палетайзер — це автоматичне обладнання, яке укладає готову продукцію на палету відповідно до заданої схеми. Машина може працювати з різними форматами упаковки залежно від конфігурації.

Для яких продуктів використовують палетайзери?

Палетайзери застосовують для мішків, коробок, ящиків, пачок та інших видів упаковки. Конкретний тип продукції визначає необхідну конструкцію захвату та схему укладання.

Чи можна палетувати мішки?

Так. Автоматичні системи можуть бути обладнані захватами, спеціально адаптованими для мішків. При виборі необхідно врахувати їхню масу, розміри, матеріал та форму після наповнення.

Чи можна використовувати палетайзер для коробок?

Так. Для коробок застосовуються відповідні механічні або вакуумні системи захоплення. Конкретне рішення залежить від габаритів, маси та властивостей коробки.

Чи можна автоматично подавати порожні палети?

Так. Для комплексної автоматизації використовуються магазини порожніх палет і транспортери, які подають піддони до робочої зони та відводять сформований вантаж.

Чи потрібні міжшарові прокладки?

Це залежить від продукту та схеми укладання. Прокладки можуть застосовуватися для розділення шарів і підвищення стабільності сформованої палети.

Чи можна встановити обмотувач палет?

Так. Обмотувач може бути встановлений після палетайзера та інтегрований із транспортною системою. Це дозволяє автоматизувати стабілізацію готового вантажу перед відвантаженням.

Як підібрати палетайзер для свого виробництва?

Для підбору необхідні дані про продукт, упаковку, масу, габарити, продуктивність пакувальної лінії, розмір палети, бажану схему укладання та доступний простір. На основі цих параметрів визначається конфігурація обладнання.

Підбір автоматичного обладнання для палетування

Автоматичний палетайзер варто підбирати як частину всієї кінцевої ділянки виробництва. Правильна конфігурація дозволяє пов'язати вихід продукції з пакувальної машини, її транспортування, укладання на палету та подальшу стабілізацію вантажу.

Компанія АЙТІПІ-ГРУП допомагає визначити оптимальну конфігурацію палетування відповідно до характеристик продукції та вимог виробничої лінії.

Зв'яжіться з нами, щоб підібрати обладнання для автоматичного палетування під вашу продукцію, продуктивність і формат палети. Для попереднього розрахунку достатньо надати характеристики упаковки, продуктивність лінії, розмір палети та планування виробничої ділянки.
