У виробництві заморожених напівфабрикатів етап заморожування безпосередньо пов’язаний із якістю готового продукту. Для пельменів, вареників, хінкалі та інших виробів із тіста особливо важливо контролювати швидкість відведення тепла, рівномірність охолодження та тривалість перебування продукту в морозильній зоні. Тому під час промислового виробництва використовують не побутові морозильні камери, а спеціалізовані системи безперервного заморожування.

Багатоярусний промисловий фризер дає змогу організувати тривалий шлях продукту всередині компактного за площею морозильного обладнання. Залежно від конструкції це може бути багаторівнева конвеєрна система або вертикальна спіральна конфігурація. Конкретна схема, кількість рівнів, довжина транспортного полотна, температура повітря та час обробки розраховуються відповідно до продукту й необхідної продуктивності.

Такий підхід особливо актуальний для підприємств, де необхідно синхронізувати формування, заморожування, фасування та подальше пакування продукції в єдину автоматизовану лінію.

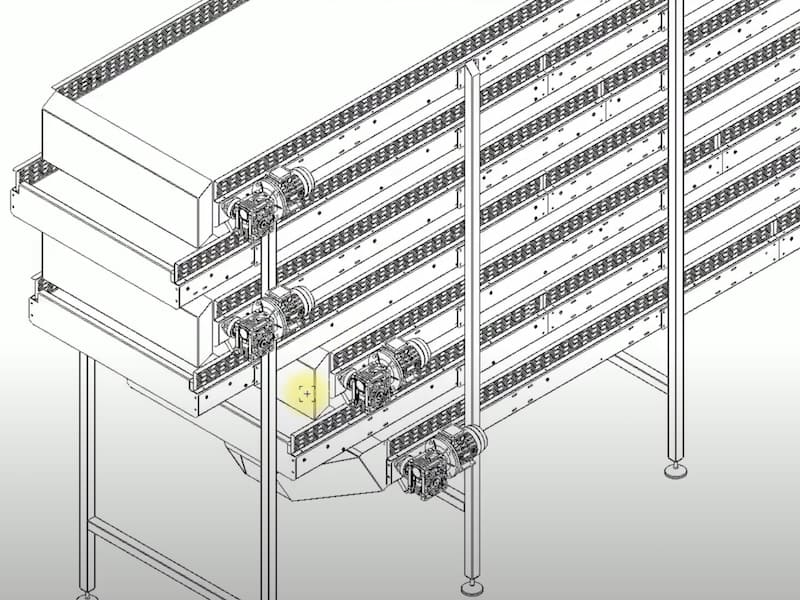

Що являє собою багатоярусний фризер

Багатоярусний фризер — це промислова морозильна установка безперервної дії, всередині якої продукт переміщується транспортною системою через зону інтенсивного охолодження. Основна перевага багаторівневої компоновки полягає в тому, що необхідна довжина шляху продукту розміщується вертикально, а не лише в горизонтальній площині.

Усередині морозильної камери підтримується контрольована низька температура, а циркуляція холодного повітря забезпечує відведення тепла від поверхні продукції. Залежно від технології конкретної машини застосовуються різні схеми руху повітря, конструкції стрічки та способи транспортування виробів.

Для окремих типів продукції використовуються технології IQF (Individual Quick Freezing), за яких вироби заморожуються окремо з мінімізацією їх злипання. Обладнання імпінджмент-типу, наприклад, використовує інтенсивні потоки холодного повітря з обох боків продукту. Виробники такого обладнання зазначають серед сфер застосування пельмені та інші тонкі харчові продукти.

Важливо не ототожнювати всі багатоярусні фризери з однією конкретною технологією. Конструкція обладнання визначається продуктом, його товщиною, температурою подачі, необхідною кінцевою температурою, часом заморожування та продуктивністю лінії.

Чому якість заморожування важлива для пельменів

Пельмень є комбінованим продуктом: оболонка з тіста оточує начинку, яка може містити м’ясо, овочі, рибу або інші інгредієнти. Тому тепло відводиться не лише від зовнішньої поверхні, а й із центральної частини виробу.

Під час заморожування вода в продукті перетворюється на лід. Швидкість цього процесу впливає на розмір і характер утворення кристалів льоду. FAO зазначає, що швидкість заморожування є одним із ключових параметрів, які визначають якість замороженої продукції: за повільнішого процесу утворюються більші кристали, які можуть сильніше пошкоджувати структуру продукту.

Для виробів із тіста це має практичне значення. Порушення режиму може проявлятися у вигляді деформації, пошкодження оболонки, злипання виробів, зміни структури начинки або підвищеної втрати вологи під час подальшого зберігання.

Водночас не можна стверджувати, що одна температура або одна тривалість заморожування підходить для всіх видів пельменів. Режим має визначатися експериментально та розраховуватися з урахуванням рецептури, маси одного виробу, геометрії, температури продукту перед фризером і необхідної температури на виході.

Для яких продуктів підходить обладнання

Багатоярусні та спіральні системи заморожування застосовуються для безперервної обробки широкого спектра харчової продукції. Конкретна можливість використання визначається конструкцією транспортної системи та параметрами морозильної зони.

• пельмені;
• вареники та інші вироби з тіста з начинкою;
• хінкалі;
• равіолі та аналогічні вироби з тіста;
• окремі види напівфабрикатів;
• паста та інші вироби з тіста;
• м’ясні та рибні вироби;
• овочі та інші продукти, для яких передбачена відповідна технологія заморожування.

Виробники промислових систем заморожування окремо зазначають пельмені та пасту серед продуктів, для яких застосовуються спіральні та IQF-технології. Однак перед вибором конкретної моделі необхідно провести перевірку продукту на реальному обладнанні або надати виробнику зразки та технологічні параметри.

Які виробничі завдання вирішує багатоярусний фризер

Основне завдання обладнання — забезпечити контрольоване безперервне заморожування із заданою продуктивністю. Але для підприємства важливими є й інші характеристики.

• Стабільність технологічного процесу. Автоматизоване переміщення продукції забезпечує повторюваність часу перебування виробів у морозильній зоні.
• Раціональне використання площі. Вертикальна компоновка дає змогу розмістити значну довжину транспортного шляху на обмеженій площі підлоги.
• Зменшення ручних операцій. Фризер може працювати як частина безперервної лінії між формувальним обладнанням і пакувальною ділянкою.
• Контроль якості заморожування. Налаштування швидкості транспортування та параметрів охолодження дає змогу адаптувати процес до характеристик конкретного продукту.
• Подача продукції на наступні операції. Після виходу з морозильної зони вироби можуть направлятися на зважування, сортування, фасування та пакування.

Як працює багатоярусна система заморожування

Технологічна схема залежить від конкретної конструкції, однак загальний принцип можна представити як послідовне переміщення продукту через кілька зон морозильної камери.

1. Подача продукту

Сформовані вироби надходять на вхідний транспортер фризера. Перед початком заморожування важливо забезпечити стабільну подачу та рівномірний розподіл продукту. Перевантаження транспортної поверхні може погіршити теплообмін і збільшити тривалість процесу.

2. Переміщення всередині морозильної камери

Транспортна система переміщує продукт через охолоджувану зону. У багатоярусній конструкції виріб послідовно проходить кілька рівнів, збільшуючи загальну довжину шляху без пропорційного збільшення площі обладнання.

У спіральних системах аналогічний принцип реалізується завдяки руху стрічки вертикальною траєкторією. Кількість ярусів і довжина шляху визначаються проєктом конкретної установки.

3. Інтенсивний теплообмін

Холодне повітря циркулює всередині морозильної камери та відводить тепло від продукції. В імпінджмент-системах використовуються високошвидкісні повітряні потоки, спрямовані на продукт зверху та знизу, що підвищує інтенсивність теплообміну.

Саме організація повітряного потоку є одним із найважливіших конструктивних факторів. Недостатньо просто забезпечити низьку температуру повітря: необхідно досягти ефективного контакту охолоджувального середовища з поверхнею продукту.

4. Вихід замороженої продукції

Після проходження розрахункової ділянки вироби залишають морозильну камеру та передаються на наступний етап виробництва. Кінцева температура продукту визначається технологічними вимогами, а не лише температурою повітря всередині обладнання.

У промисловій практиці температура на виході, час перебування та продуктивність розраховуються комплексно. Codex Alimentarius зазначає, що режим швидкого заморожування має враховувати характеристики продукту, його товщину, форму, початкову температуру та продуктивність обладнання.

Основні технічні параметри фризера

Під час підбору обладнання не можна орієнтуватися лише на заявлену продуктивність. Для правильного розрахунку необхідно визначити весь комплекс технологічних параметрів.

• Продуктивність — необхідна маса продукту за годину.
• Тип продукту — пельмені, вареники, хінкалі, паста, м’ясні або інші вироби.
• Маса одного виробу — впливає на необхідний час обробки.
• Розмір і геометрія продукції — визначають особливості теплообміну та транспортування.
• Температура продукту на вході — один із вихідних параметрів для теплотехнічного розрахунку.
• Необхідна температура продукту на виході — має відповідати технологічному завданню.
• Час заморожування — розраховується з урахуванням характеристик продукту та обладнання.
• Ширина та тип транспортної поверхні — впливають на завантаження та схему руху продукту.
• Габарити приміщення — особливо важливі для багатоярусних і спіральних установок.
• Розташування входу та виходу — необхідно узгодити із сусіднім обладнанням лінії.

Універсального показника продуктивності для категорії «багатоярусний фризер» не існує. На ринку представлені установки з істотно різними характеристиками. Наприклад, виробники спіральних систем пропонують конфігурації від сотень кілограмів до кількох тонн на годину, однак ці значення належать до конкретних моделей і продуктів та не можуть автоматично переноситися на інше обладнання.

Варіанти компоновки та транспортування продукту

Конструкція фризера підбирається не лише за продуктивністю. Важливу роль відіграє спосіб переміщення продукції всередині камери.

Для вертикальних спіральних систем характерне розміщення довгої транспортної стрічки на декількох рівнях. Таке рішення дає змогу забезпечити значний час перебування продукту за відносно невеликої площі установки. Деякі промислові конструкції передбачають різну кількість ярусів і варіанти розташування входу та виходу залежно від планування підприємства.

Багаторівневі імпінджмент-системи використовують іншу організацію процесу: продукт переміщується через кілька рівнів, а інтенсивні потоки холодного повітря впливають безпосередньо на його поверхню. OctoFrost зазначає, що розроблена компанією Multi-Level Impingement Freezer призначена для компактного розміщення технології швидкого заморожування та застосовується, зокрема, для пельменів.

Переваги багатоярусного промислового фризера

Компактне розміщення

Головна перевага багаторівневої компоновки — використання висоти приміщення. Замість збільшення довжини горизонтального конвеєра необхідний шлях продукту розміщується на декількох рівнях.

Безперервна обробка

Фризер може бути безпосередньо включений у виробничий потік. Це особливо важливо для підприємств, де формування, заморожування та пакування працюють як єдина лінія.

Керований режим заморожування

Швидкість транспортування та параметри охолодження можуть підбиратися під конкретний продукт. Завдяки цьому обладнання можна адаптувати не лише під один тип виробів, а й під декілька продуктів за наявності відповідних технологічних режимів.

Зменшення ризику злипання

Для штучної продукції важливо зберегти розділення виробів. У IQF-системах застосовуються спеціальні способи транспортування та повітряного впливу, спрямовані на запобігання утворенню грудок. Виробники обладнання розглядають розділення продукту як одне з ключових завдань промислового швидкого заморожування.

Гігієнічна експлуатація

Для харчового виробництва конструкція обладнання має забезпечувати можливість регулярної санітарної обробки. Під час вибору необхідно оцінювати доступність робочих зон, можливість демонтажу елементів транспортування, очищення внутрішніх поверхонь і видалення залишків продукту.

Сам факт наявності гігієнічної конструкції не замінює санітарних процедур: виробник має дотримуватися затвердженого регламенту миття, дезінфекції та обслуговування обладнання.

Додаткове обладнання та автоматизація

Морозильна машина рідко є ізольованим елементом сучасного виробництва. Для отримання стабільного потоку продукції її з’єднують із попередніми та наступними технологічними операціями.

Залежно від проєкту лінія може включати:

• формувальне обладнання для пельменів та інших напівфабрикатів;
• подавальні та розподільні конвеєри;
• вагове обладнання;
• системи сортування та контролю продукції;
• фасувальні машини;
• пакувальні машини;
• металодетектори та інше інспекційне обладнання;
• конвеєри для подачі готових упаковок;
• обладнання для укладання продукції на палети;
• системи палетування та обмотування палет.

Рівень автоматизації залежить від необхідної продуктивності та бюджету проєкту. Для невеликого виробництва може бути доцільно використовувати окремий фризер із ручною подачею та пакуванням, тоді як велике підприємство може об’єднати формування, заморожування, контроль, фасування та палетування в автоматичну лінію.

Палетування та подальша обробка продукції

Після заморожування продукція зазвичай направляється на пакувальну ділянку. Залежно від схеми підприємства вироби можуть спочатку проходити контроль і зважування, потім фасуватися у споживчу упаковку, укладатися в транспортну тару та направлятися на палетування.

Автоматизація кінцевої частини лінії дає змогу синхронізувати роботу фризера з пакувальним обладнанням. Це особливо важливо за великих обсягів виробництва, коли продуктивність однієї ділянки не повинна суттєво обмежувати інші операції.

Як вибрати фризер для виробництва пельменів

Правильний підбір починається не з вибору конкретної моделі, а зі збору вихідних даних. Постачальнику необхідно надати максимально точний опис технологічного завдання.

1. Визначте продуктивність. Зазначте необхідну кількість продукції в кг/год або т/год.
2. Опишіть продукт. Бажано надати зразки, фотографії, масу одного виробу та його розміри.
3. Вкажіть температуру подачі. Важливо знати фактичну температуру продукту безпосередньо перед заморожуванням.
4. Визначте необхідний результат. Зазначте необхідну температуру продукту після фризера.
5. Надайте план приміщення. Потрібні довжина, ширина, висота цеху, розташування колон, стін та комунікацій.
6. Визначте схему лінії. Необхідно знати, яке обладнання буде встановлене перед фризером і після нього.
7. Розгляньте перспективу розширення. Якщо продуктивність планується збільшити, це слід врахувати ще на етапі проєктування.

Особливо важливо не вибирати обладнання виключно за каталожною продуктивністю. Фактична пропускна здатність залежить від конкретного продукту та режиму роботи. Тому для відповідального проєкту бажано проводити технологічні випробування.

Які дані потрібні для розрахунку обладнання

Для попереднього підбору промислового фризера зазвичай достатньо такої інформації:

• назва продукту;
• маса одного виробу;
• розміри та форма;
• продуктивність у кг/год;
• температура продукту перед заморожуванням;
• необхідна температура продукту після заморожування;
• бажана тривалість технологічного процесу, якщо вона відома;
• розміри доступної виробничої площі;
• бажане розташування входу та виходу;
• опис наявної виробничої лінії;
• необхідний рівень автоматизації.

На підставі цих даних можна визначити відповідну технологічну схему, орієнтовні габарити та необхідну продуктивність обладнання.

FAQ: поширені запитання

Яке обладнання використовується для заморожування пельменів?

Для промислового виробництва застосовуються тунельні, спіральні, багатоярусні та інші типи морозильних систем. Вибір залежить від продуктивності, розмірів продукції, необхідного часу заморожування та доступної площі підприємства.

Чи можна заморожувати пельмені в багатоярусному фризері?

Так, багатоярусні та спіральні системи можуть застосовуватися для заморожування пельменів. При цьому конкретна конфігурація має підбиратися з урахуванням маси, розмірів, рецептури та необхідної продуктивності продукції. Пельмені безпосередньо зазначаються серед сфер застосування деяких промислових систем швидкого заморожування.

Яка температура повинна бути всередині фризера?

Універсальної температури для всіх продуктів не існує. Температура повітря, швидкість повітряного потоку та час обробки розраховуються комплексно. Температура повітря всередині камери та температура в центрі продукту — різні параметри, тому орієнтуватися лише на показання камери неправильно.

До якої температури необхідно заморозити пельмені?

Для зберігання заморожених харчових продуктів часто використовується режим близько −18 °C і нижче, однак конкретна температура виходу з фризера має визначатися технологією продукту та вимогами підприємства. FAO розглядає −18 °C і нижче як типовий орієнтир для зберігання замороженої продукції, але це не є універсальним налаштуванням конкретного фризера.

Чи можна вбудувати фризер у наявну виробничу лінію?

Так. Під час проєктування враховуються швидкість подачі продукції, висота та напрямок конвеєрів, положення входу та виходу фризера, а також продуктивність обладнання до і після морозильної установки.

Чим багатоярусний фризер відрізняється від звичайного тунельного?

Основна відмінність полягає в компонуванні транспортного шляху. У багатоярусній конструкції шлях продукту розподіляється на кілька рівнів, що дає змогу ефективніше використовувати висоту приміщення. При цьому конкретні характеристики та принцип теплообміну залежать від типу обладнання.

Чи можна використовувати один фризер для різних видів продукції?

У деяких випадках так, якщо конструкція обладнання та діапазон технологічних режимів дають змогу працювати з кількома продуктами. Перед замовленням необхідно перевірити сумісність кожної позиції з транспортною системою, режимом охолодження та вимогами до санітарної обробки.

Що потрібно надати для підбору промислового фризера?

Мінімальний набір даних включає тип продукції, масу та розміри виробу, необхідну продуктивність, температуру продукту на вході та виході, план приміщення та опис сусіднього обладнання. Для точного проєкту також бажано надати зразки продукції.

Підбір промислового фризера під конкретне виробництво

Багатоярусний промисловий фризер слід вибирати як частину технологічної системи, а не як окрему морозильну камеру. Від характеристик продукту та режиму заморожування залежать конструкція обладнання, довжина транспортного шляху, продуктивність, організація повітряного потоку та вимоги до холодильної системи.

Для виробництва пельменів, вареників, хінкалі та інших заморожених напівфабрикатів особливо важливо заздалегідь визначити необхідну продуктивність і забезпечити стабільну передачу продукту між формуванням, заморожуванням та пакуванням.

Якщо ви плануєте запуск нового виробництва або модернізацію наявної лінії, зв’яжіться з АЙТІПІ-ГРУП, щоб підібрати конфігурацію промислового фризера відповідно до характеристик продукту, продуктивності та планування вашого підприємства. Фахівці допоможуть визначити необхідні параметри обладнання та сформувати технологічне рішення з урахуванням подальших операцій — пакування, транспортування та палетування.
